Oferecemos um portfólio abrangente que inclui resistores, unidades de frenagem, reatores, filtros de potência e transformadores, com opções completas de personalização para atender a diversos requisitos de aplicação.

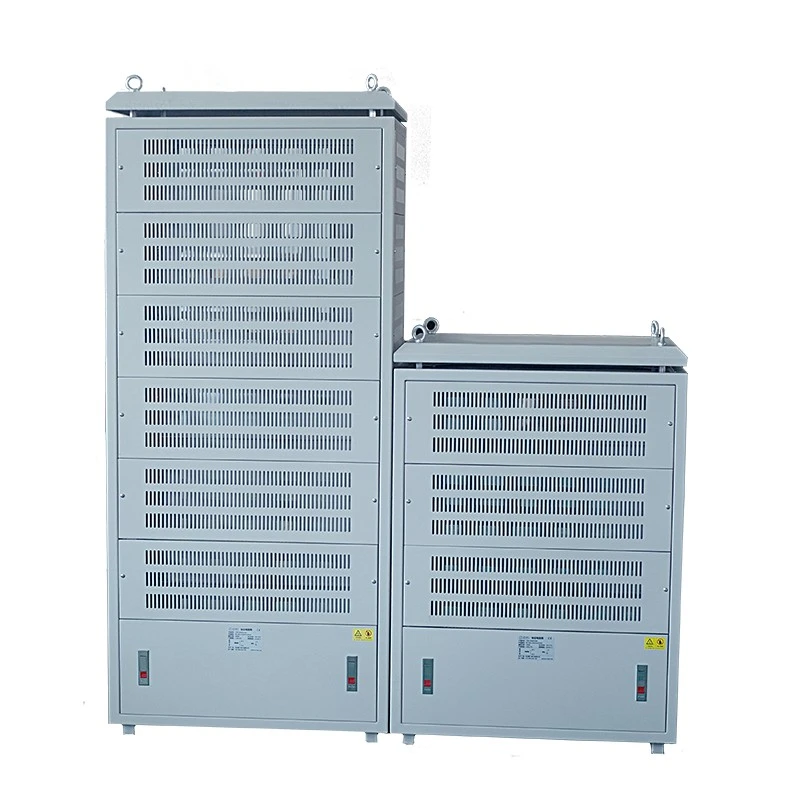

O gabinete de resistor tubular elétrico Dufew foi projetado para resolver esses desafios usando elementos de resistor tubular de aço inoxidável selados como componentes de aquecimento central.
O fio de resistência é enrolado com precisão dentro do tubo de aço inoxidável e preenchido com material isolante de óxido de magnésio de alta densidade, formando uma estrutura de aquecimento selada com:
- Melhor proteção ambiental
- Melhor resistência mecânica
- Desempenho de resistência estável
- Distribuição uniforme de calor
Vários elementos de resistores tubulares são montados em camadas de resistores através de estruturas condutoras de aço inoxidável, enquanto barramentos de cobre conectam cada camada para formar um sistema completo de resistores de alta potência.
O gabinete suporta:
| Parâmetro | Especificação |
|---|---|
| Faixa de potência | 20KW-500KW |
| Tensão de trabalho | ≤3000V |
| Faixa de resistência | 0,01Ω-1KΩ |
| Precisão da Resistência | ±3% / ±5% / ±10% |
A Dufew Electric fornece configurações personalizadas de acordo com:
- Requisitos de energia
- Valor de resistência
- Nível de tensão
- Ambiente de instalação
- Requisitos de resfriamento
- Dimensões do gabinete
Os elementos tradicionais do resistor aberto podem ser afetados por umidade, poeira e ambientes corrosivos durante a operação de longo prazo.
Os elementos do resistor tubular Dufew usam uma estrutura de tubo de aço inoxidável selada para proteger os fios de resistência internos da exposição ambiental.
O enchimento isolante de óxido de magnésio fornece:
- Isolamento elétrico
- Condução térmica eficiente
- Transferência de calor estável
- Influência reduzida da umidade
Comparados com estruturas de resistores expostos, os resistores tubulares proporcionam maior confiabilidade para:
- Equipamento ao ar livre
- Aplicações costeiras
- Sistemas industriais pesados
- Ambientes com muita poeira
| Item de comparação | Gabinete de resistor tubular | Estrutura de resistor convencional |
|---|---|---|
| Proteção Ambiental | Tubo de aço inoxidável selado protege os componentes internos | Mais sensível à umidade, poeira e contaminação |
| Resistência Mecânica | Estrutura em tubo metálico de alta resistência com resistência à vibração | Menor proteção contra impacto mecânico |
| Transferência de calor | Condução térmica uniforme através da estrutura tubular | Maior risco de aquecimento irregular |
| Estabilidade de serviço | Adequado para operação industrial contínua | Desempenho mais afetado pelo ambiente |
| Aplicações Típicas | Portos, mineração, fábricas de produtos químicos, equipamentos pesados | Aplicações internas gerais |
Para aplicações que exigem operação estável sob condições adversas, a tecnologia de resistor tubular oferece uma solução mais confiável.
| Exigência | Configuração recomendada |
|---|---|
| Instalação externa | Resistor tubular selado com design de proteção aprimorado |
| Ambiente de alta umidade | Elemento tubular de aço inoxidável com estrutura resistente à umidade |
| Equipamento de vibração pesada | Estrutura de gabinete reforçada e proteção mecânica |
| Operação contínua | Fluxo de ar otimizado e design de gerenciamento térmico |
| Requisito de resistência personalizado | Múltiplas combinações de resistores tubulares |
Equipamentos industriais pesados, incluindo guindastes, sistemas de mineração e grandes sistemas de acionamento, geralmente operam sob vibração contínua e estresse mecânico. Os elementos do resistor tubular Dufew são projetados com construção em tubo de aço inoxidável, estruturas seladas integradas e forte proteção mecânica para melhorar a durabilidade em ambientes exigentes.
Essa estrutura robusta ajuda a reduzir falhas causadas por vibração do equipamento, impacto mecânico e estresse de transporte, tornando-a adequada para aplicações onde são necessárias longa vida útil e confiabilidade operacional.
A distribuição desigual de temperatura pode acelerar o envelhecimento do resistor e afetar a estabilidade da resistência durante a operação a longo prazo. O design do resistor tubular melhora o desempenho térmico através de tubos metálicos de alta condutividade térmica, materiais de transferência de calor de óxido de magnésio e arranjos otimizados de fluxo de ar.
Dentro do gabinete, cada camada de resistor é projetada com espaço de fluxo de ar independente para reduzir o acúmulo de calor e obter uma distribuição de temperatura mais uniforme, ajudando a manter valores de resistência estáveis durante a operação contínua.
O gabinete de resistor tubular Dufew adota um design de conjunto de resistor em camadas para melhorar a eficiência da manutenção e a confiabilidade do sistema.
Cada camada de resistor inclui conexões condutoras independentes, caminhos de fluxo de ar dedicados e monitoramento de temperatura para facilitar o isolamento de falhas e simplificar a manutenção.
Quando uma seção do resistor requer inspeção, a manutenção pode ser realizada no módulo afetado sem remover todo o gabinete, ajudando a reduzir o tempo de inatividade do equipamento.
A estrutura tubular metálica totalmente vedada oferece proteção contra umidade, poeira e contaminação por óleo, tornando-o adequado para ambientes industriais exigentes.
O uso de enchimento de isolamento de óxido de magnésio de alta densidade melhora a condução térmica, reduz os riscos de superaquecimento e suporta o desempenho estável do resistor durante a operação contínua.
Com construção em tubo de aço inoxidável e resistência aprimorada à vibração, a estrutura do resistor é adequada para equipamentos industriais pesados e condições operacionais adversas.
Múltiplas combinações de resistores tubulares podem ser configuradas de acordo com os requisitos da aplicação, suportando capacidade de potência de até 500KW e valores de resistência personalizados.
O gabinete está disponível com graus de proteção padrão IP20/IP23, enquanto níveis de proteção mais elevados podem ser fornecidos de acordo com requisitos específicos do projeto.
O gabinete de resistor tubular elétrico Dufew foi projetado para sistemas industriais que exigem desempenho confiável de resistor sob condições operacionais exigentes.
| Aplicativo | Equipamento Típico | Desafios Ambientais | Benefícios do resistor tubular |
|---|---|---|---|
| Equipamentos Portuários e Marítimos | Guindastes portuários, sistemas de elevação, equipamentos costeiros | Névoa salina, umidade, vibração | Resistência à corrosão e durabilidade mecânica |
| Equipamento de mineração | Sistemas de elevação, acionamentos para serviços pesados | Poeira, vibração, operação contínua | Estrutura selada e desempenho estável |
| Indústria química | Linhas de produção, sistemas de acionamento industriais | Umidade e contaminação | Melhor proteção ambiental |
| Teste de armazenamento de energia | Estações de testes ao ar livre, sistemas de energia | Mudanças de temperatura e operação de longa duração | Desempenho térmico estável |
| Parâmetro | Especificação |
|---|---|
| Tipo de produto | Gabinete de resistor tubular |
| Elemento de aquecimento | Resistor Tubular de Aço Inoxidável |
| Faixa de potência | 20KW-500KW |
| Tensão de trabalho | ≤3000V |
| Faixa de resistência | 0,01Ω-1KΩ |
| Precisão da Resistência | ±3% / ±5% / ±10% |
| Grau de proteção | IP20/IP23 |
| Coeficiente de temperatura | ≤300 ppm/℃ |
| Grau retardador de chama | UL94V-2 |
| Padrão de Referência | GB-5792 |
Exemplo: CRC 100KW 2.7R J
| Código | Descrição |
|---|---|
| CDC | Gabinete de resistor tubular |
| 100 kW | Potência nominal |
| 2,7R | Resistência nominal |
| J | Precisão da resistência (K=±10%, J=±5%, H=±3%) |
A Dufew Electric realiza verificações elétricas e mecânicas para garantir o desempenho confiável do produto antes da entrega.
| Item de teste | Condição de teste | Desempenho |
|---|---|---|
| Resistência Dielétrica | 2500 VCA/50 Hz/60 S | Corrente de fuga ≤10mA |
| Resistência de Isolamento | 1000V CC | ≥100MΩ |
| Sobrecarga de curto prazo | 10 vezes a potência nominal 5S | Nenhum dano visível |
| Vida útil de carga de longo prazo | Operação de ciclo | >9000h |
| Teste de calor úmido | 40℃±2 / 90%-95%UR /100h | △R≤±(1%R+0,05Ω) |
| Ciclo de temperatura | Ciclos de -55°C,55°C,155°C | △R≤±(2%R+0,05Ω) |
| Resistência ao Calor | 350℃/2h | Nenhum dano óbvio |
| Item de teste | Doença | Desempenho |
|---|---|---|
| Força terminal | 45N/30S | Sem frouxidão |
| Resistência à vibração | 5-200Hz,1g,98m/S² | Sem danos estruturais |
Antes de selecionar um gabinete de resistor tubular, os clientes devem considerar o ambiente operacional, os requisitos elétricos e as condições de instalação para garantir que a configuração do resistor corresponda à aplicação real.
A seleção deve considerar o local de instalação, as condições de umidade, a exposição à poeira ou corrosiva e os requisitos de vibração para garantir uma operação confiável sob diferentes condições industriais.
Os principais parâmetros elétricos, incluindo potência nominal, tensão de trabalho, valor de resistência e ciclo de trabalho, são necessários para determinar uma configuração de resistor adequada.
As dimensões do gabinete, o método de resfriamento, a direção da conexão do cabo e o espaço de manutenção devem ser considerados para obter uma instalação adequada e uma operação conveniente.
A Dufew Electric avalia esses parâmetros e recomenda configurações adequadas de resistores tubulares com base nas condições reais de aplicação.
Dufew Electric é um fabricante profissional de componentes eletrônicos de potência na China, integrando fabricação de resistores, montagem de gabinetes, testes elétricos e suporte de engenharia personalizado para fornecer soluções confiáveis de resistores industriais.
O processo de fabricação inclui enrolamento de fio de resistência de precisão, enchimento de óxido de magnésio, vedação de tubo de aço inoxidável, testes de desempenho elétrico e integração de gabinete para garantir desempenho estável do produto.
A tecnologia de enrolamento de precisão garante valores de resistência precisos e desempenho elétrico consistente.
O enchimento de óxido de magnésio de alta qualidade fornece isolamento elétrico e condução térmica eficiente para operação estável.
A estrutura do tubo de aço inoxidável selado melhora a resistência mecânica e a proteção contra ambientes industriais agressivos.
Os procedimentos de teste verificam a precisão da resistência, o desempenho do isolamento e a confiabilidade operacional antes da montagem final.
A integração do gabinete inclui instalação de camada de resistor, montagem de conexão condutora, instalação de proteção de temperatura e montagem estrutural completa.
Antes do envio, cada gabinete é inspecionado quanto à precisão do valor da resistência, confiabilidade da conexão elétrica, qualidade da montagem mecânica e conformidade com as especificações do produto.
A Dufew Electric segue procedimentos estruturados de controle de qualidade para garantir desempenho confiável do produto e padrões de fabricação consistentes.
Os documentos de qualidade incluem certificação do sistema de gerenciamento de qualidade ISO9001, certificação CE, relatórios de testes de produtos e registros de inspeção de fábrica.
Documentos técnicos e relatórios de qualidade podem ser fornecidos de acordo com requisitos específicos do projeto.
A Dufew Electric prepara gabinetes de resistores tubulares de acordo com os requisitos de transporte industrial para garantir entrega segura e instalação tranquila.
A embalagem inclui embalagem padrão de exportação, proteção contra umidade, reforço interno e etiquetas de identificação do produto.
Antes do envio, os engenheiros confirmam detalhes importantes, como dimensões do gabinete, peso, pontos de elevação e requisitos de instalação para oferecer suporte a uma instalação eficiente após a entrega.
Os resistores tubulares utilizam uma estrutura selada de aço inoxidável com melhor proteção contra umidade, poeira, corrosão e vibração, tornando-os adequados para ambientes industriais exigentes.
Sim. A configuração de proteção, a estrutura do gabinete e o projeto de resfriamento podem ser personalizados de acordo com diferentes condições de instalação e requisitos ambientais.
Sim. A Dufew Electric oferece suporte à personalização de potência, resistência, tensão, dimensões do gabinete e estruturas de instalação de acordo com requisitos específicos da aplicação.
É comumente usado em portos, equipamentos de mineração, sistemas de produção química, máquinas pesadas, instalações de teste de armazenamento de energia e outras aplicações industriais.
O tubo selado de aço inoxidável protege os componentes internos enquanto fornece transferência térmica estável, forte proteção mecânica e desempenho confiável sob condições operacionais adversas.
Sim. O design suporta operação industrial contínua por meio de gerenciamento térmico otimizado, design de fluxo de ar e proteção confiável de componentes.
Os clientes devem fornecer detalhes importantes da aplicação, incluindo classificação de potência, tensão, valor de resistência, ambiente operacional, ciclo de trabalho e requisitos de instalação.
Sim. Especificações, registros de testes e documentos de qualidade podem ser fornecidos de acordo com requisitos específicos do projeto.
O Gabinete de Resistor Tubular é uma solução de resistor personalizada projetada para aplicações com diferentes requisitos elétricos e ambientais.
A Dufew Electric fornece soluções baseadas na classificação de potência, requisitos de tensão, configuração de resistência, ambiente operacional e condições de instalação.
Envie os requisitos do seu projeto e os engenheiros da Dufew Electric recomendarão uma configuração de resistor e design de gabinete adequados.
