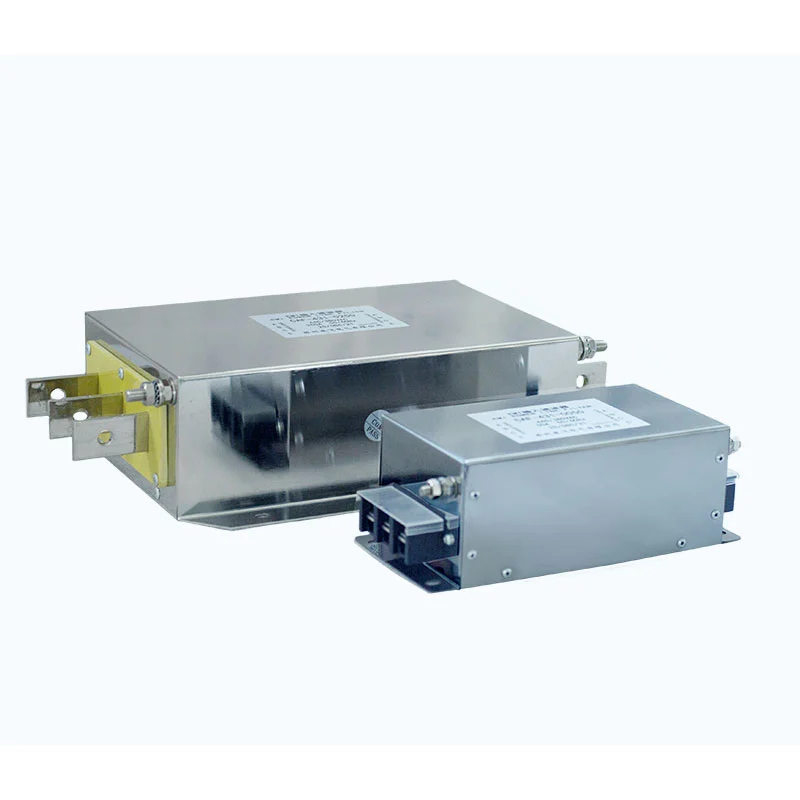

Um filtro de fonte de alimentação é instalado entre a fonte de alimentação de entrada e a entrada de alimentação do equipamento. Seu principal objetivo é controlar a interferência eletromagnética (EMI) conduzida através da linha de energia.
Equipamentos eletrônicos de potência, como inversores, servoacionamentos e fontes de alimentação comutadas, podem gerar ruído de alta frequência durante a operação de comutação. Equipamentos elétricos externos e a rede de energia também podem introduzir perturbações indesejadas de alta frequência na mesma linha de alimentação.
O filtro fornece impedância a esses componentes indesejados de alta frequência, ao mesmo tempo que permite a passagem da fonte de alimentação normal.
Ele foi projetado para funcionar em ambas as direções:
- Reduz a interferência de alta frequência gerada pelo equipamento e conduzida em direção à rede de energia
- Reduza a RF externa e os distúrbios elétricos que entram no equipamento através da linha de alimentação
- Suprimir interferência de modo comum e modo diferencial
- Reduza a possibilidade de interferência entre equipamentos eletrônicos adjacentes
O filtro é, portanto, usado como parte do controle EMI/EMC do equipamento e do sistema de supressão de interferência na linha de energia.
O filtro usa uma combinação de bobinas de modo comum, capacitores X, capacitores Y e componentes resistivos para formar uma rede de filtragem passa-baixa.
O indutor de modo comum apresenta alta impedância ao ruído de alta frequência de modo comum, permitindo a passagem da corrente de alimentação normal.
O capacitor X é conectado aos condutores de potência e fornece um caminho para ruído de alta frequência no modo diferencial.
Os capacitores Y fornecem um caminho controlado entre os condutores de alimentação e o terra ou referência do chassi para interferência de modo comum apropriada.
Dependendo da configuração do circuito, componentes resistivos podem ser usados para descarga do capacitor e amortecimento do circuito.
O circuito combinado fornece supressão de interferência de modo comum e modo diferencial na faixa de frequência especificada.
O filtro pode usar uma estrutura de estágio único ou de dois estágios.
A filtragem de estágio único é adequada para aplicações onde o nível de interferência pode ser controlado com uma seção de filtragem e o espaço de instalação é limitado.
A filtragem de dois estágios fornece atenuação adicional onde o equipamento opera em um ambiente eletromagnético mais exigente.
A configuração apropriada deve ser determinada de acordo com o equipamento, características de interferência, atenuação necessária e condições de instalação.
As especificações a seguir se aplicam à configuração do produto relevante. Diferentes séries de filtros Dufew Electric podem ter diferentes faixas de tensão e corrente.
| Parâmetro | Especificação |
|---|---|
| Tensão nominal | 250 VCA para a configuração monofásica especificada |
| Corrente nominal | 1A--60A para a configuração monofásica especificada |
| Frequência operacional | 50 Hz / 60 Hz / até 500 Hz, dependendo da configuração |
| Faixa de filtragem | 5 kHz - 30 MHz |
| Resistência Dielétrica, Linha a Linha | 1500VCC / 60s |
| Força Dielétrica, Linha para Terra | 2250VCC / 60s* |
| Resistência de Isolamento | >100MΩ a 1000VCC |
| Capacidade de sobrecarga | 1,4 × corrente nominal por 1 minuto, com pelo menos 15 minutos entre eventos de sobrecarga |
| Grau de proteção | IP00/IP20 |
| Classe de isolamento | T40/F (155°C) |
| Grau retardador de chama | UL94V-2 |
| Padrão do produto | GB/T 15287/8 |
* As informações técnicas fornecidas também listam 2500VDC / 60s para rigidez dielétrica linha-terra. O valor aplicável deverá ser confirmado a partir da especificação final do modelo selecionado.
Uma designação de modelo típica é: CAF-4 3 1-0010
| Código | Descrição |
|---|---|
| CAF | Série de filtros elétricos Dufew |
| 4 | Classe de tensão; 2 = 220 V, 4 = 380 V, 6 = 690 V |
| 3 | Configuração de fase; 3 = trifásico, 1 = monofásico |
| 1 | Categoria de filtro; 1 = filtro de entrada, 2 = filtro de saída |
| 0010 | Corrente nominal; 0010 = 10A |
A designação do modelo deve ser verificada em relação à especificação e placa de identificação do produto aplicável antes do pedido.
O circuito de filtro aborda interferências de alta frequência de modo comum e modo diferencial, permitindo que ele seja usado onde diferentes tipos de EMI conduzida possam estar presentes.
O filtro pode reduzir a interferência gerada pelo equipamento conectado e conduzida em direção à rede de alimentação, ao mesmo tempo que limita a entrada de perturbações externas de alta frequência através da conexão de energia.
A faixa de filtragem especificada cobre interferência de alta frequência associada à comutação de componentes eletrônicos de potência e outros equipamentos eletrônicos.
A estrutura de filtragem pode ser selecionada de acordo com o nível de interferência e requisitos de instalação.
A construção integrada é adequada para instalação dentro de gabinetes de controle e gabinetes elétricos onde o espaço de montagem é limitado.
O filtro foi projetado para equipamentos eletrônicos de potência monofásicos onde a EMI conduzida precisa ser controlada. Ele pode ser usado em inversores monofásicos, servoacionamentos, fontes de alimentação chaveadas, controladores, máquinas de bordar, máquinas de gravação, equipamentos de controle industrial e outros equipamentos eletrônicos instalados em ambientes sensíveis a EMI.
O filtro também pode ser usado em instalações elétricas onde vários dispositivos eletrônicos operam na mesma rede de energia e interferências conduzidas podem afetar a operação do equipamento ou o desempenho do sistema.
Um filtro pode ser apropriado quando o equipamento apresenta sintomas relacionados a interferências, como:
- Desligamentos inesperados
- Falso disparo ou operação anormal
- Interferência de comunicação ou controle
- Ruído elétrico excessivo
- Interferência na linha de energia entre equipamentos adjacentes
Esses sintomas podem ter múltiplas causas. Antes de selecionar um filtro, a origem real do problema deve ser identificada. Um filtro não substitui medidas corretivas para sobrecarga, aterramento incorreto, falha de isolamento, falhas de equipamento ou outros problemas elétricos subjacentes.
A seleção do filtro deve considerar a tensão de alimentação do equipamento, corrente nominal, frequência de operação, configuração monofásica, desempenho de filtragem necessário, dimensões de instalação, método de aterramento, temperatura ambiente e nível de proteção.
Para a configuração monofásica especificada, a classificação do filtro recomendada é de aproximadamente 1,2–1,5 vezes a corrente nominal do equipamento. A seleção final também deve considerar a corrente de carga real, as condições de sobrecarga, a temperatura operacional e as especificações do fabricante.
Para a seleção do modelo, os clientes podem fornecer o modelo do equipamento, tensão de alimentação, corrente nominal, frequência operacional, diagrama de fiação, dimensões de instalação, sintomas de interferência e ambiente operacional.
A instalação correta é particularmente importante para a supressão de EMI de alta frequência.
Verifique a tensão e a corrente do equipamento antes da instalação. O filtro selecionado deve ser compatível com a alimentação e corrente de operação do equipamento.
Verifique a caixa, os terminais, os pontos de montagem, a etiqueta de identificação e as marcações da fiação. Não instale uma unidade danificada.
Instale o filtro o mais próximo possível da entrada de energia do equipamento protegido. Para instalações em gabinete, o filtro pode ser montado em uma superfície de montagem metálica adequada de acordo com os requisitos de instalação.
Conecte o filtro entre a fonte de alimentação de entrada e a entrada do equipamento de acordo com o diagrama de fiação aplicável. Siga os terminais de entrada e saída marcados onde uma direção de conexão definida é especificada.
O terminal de aterramento deve estar conectado de forma confiável.
Não junte os fios de entrada e de saída do filtro.
A interferência de alta frequência pode acoplar-se entre condutores de entrada e saída roteados de perto e desviar do circuito de filtragem. A fiação do lado de entrada e do lado da carga deve, portanto, ser roteada separadamente e mantida separada tanto quanto possível.
O condutor de aterramento deve ser curto e ter impedância suficientemente baixa para a instalação.
Depois de verificar a fiação e o aterramento:
1. Confirme todas as conexões dos terminais.
2. Verifique a separação dos cabos de entrada/saída.
3. Energize o equipamento.
4. Observe o status operacional e as condições de alarme.
5. Verifique se a interferência original foi reduzida.
Para equipamentos monofásicos compactos, um conjunto de filtro integrado pode reduzir o número de componentes necessários para a instalação.
| Comparação | Filtro Monofásico Integrado | Unidades de filtro separadas |
|---|---|---|
| Estrutura | Uma montagem integrada | Múltiplas montagens independentes |
| Instalação | Um ponto de instalação de filtro | Unidades separadas e pontos de montagem |
| Fiação | Terminais de entrada e saída de filtro dedicados | Interconexão e roteamento adicionais |
| Espaço do gabinete | Adequado para gabinetes de controle compactos | Requer espaço para cada unidade |
| Gerenciamento de componentes | Uma montagem de produto | Componentes e acessórios separados |
O desempenho real da EMI depende do circuito do filtro, das condições elétricas, do aterramento, do roteamento dos cabos e da qualidade da instalação. A própria estrutura integrada não deve ser tratada como uma garantia de atenuação EMI superior sem dados de teste específicos da aplicação.
A Dufew Electric fabrica componentes eletrônicos de potência, incluindo resistores, sistemas de frenagem, reatores, filtros, transformadores e componentes elétricos personalizados.
Para filtros de fonte de alimentação, a produção e a inspeção podem incluir:
Inspeção de Componentes → Conjunto de Filtro → Teste Elétrico → Inspeção Final → Embalagem
Dependendo da configuração do produto, a inspeção pode incluir:
- Verificação de especificações de componentes
- Inspeção de terminais e conexões
- Teste de resistência de isolamento
- Teste de rigidez dielétrica
- Testes de desempenho elétrico
- Inspeção dimensional
- Inspeção final do produto
Registros técnicos aplicáveis e documentação de teste podem ser fornecidos de acordo com os requisitos do produto e do projeto.
A Dufew Electric possui certificações ISO e CE que apoiam suas atividades de gestão de qualidade e conformidade de produtos.
Os certificados e documentos técnicos aplicáveis devem ser confirmados de acordo com o modelo selecionado, configuração do produto e mercado pretendido.
Os pedidos internacionais podem ser organizados de acordo com a quantidade do produto, dimensões, destino e requisitos de entrega.
Frete marítimo, frete aéreo, entrega expressa ou um despachante indicado pelo cliente podem ser usados conforme apropriado. A embalagem é selecionada de acordo com a estrutura do produto e condições de transporte.
Ele é instalado na entrada de energia de equipamentos eletrônicos para suprimir interferências eletromagnéticas conduzidas que viajam pela linha de energia. As aplicações típicas incluem inversores monofásicos, servoacionamentos, fontes de alimentação chaveadas e controladores.
O filtro é projetado para lidar com interferências de alta frequência em modo comum e modo diferencial. A faixa de filtragem especificada é de 5 kHz a 30 MHz para a configuração aplicável.
Deve ser instalado o mais próximo possível da entrada de energia do equipamento protegido. Os cabos do lado de entrada e do lado de saída devem ser separados para reduzir o acoplamento eletromagnético que poderia contornar o filtro.
Sim. Destina-se a aplicações que incluem inversores monofásicos, servoacionamentos, fontes de alimentação chaveadas, controladores e equipamentos eletrônicos similares, desde que as classificações elétricas sejam compatíveis.
A seleção deve considerar a corrente operacional nominal e real do equipamento, a tensão de alimentação, as condições operacionais e as especificações do filtro. As orientações de seleção fornecidas recomendam aproximadamente 1,2 a 1,5 vezes a corrente nominal do equipamento.
Pode ajudar quando esses sintomas são causados ou agravados por interferência eletromagnética conduzida ou distúrbios na linha de energia. Se a falha resultar de sobrecarga, aterramento incorreto, problemas de isolamento ou falha interna do equipamento, a causa subjacente deverá ser tratada separadamente.
Avaliações elétricas, estrutura de filtragem, dimensões de instalação e outras especificações podem ser avaliadas de acordo com os requisitos do equipamento e da aplicação.
Sim. Acima de 1.000 m, a dissipação de calor reduzida pode exigir redução de corrente. A informação técnica fornecida especifica uma altitude máxima de 2.000 m e recomenda uma redução de corrente de 15% acima de 1.000 m. O requisito final deverá ser confirmado para o modelo selecionado.
A Dufew Electric fornece filtros de fonte de alimentação para inversores monofásicos, servo-drives, fontes de alimentação chaveadas, controladores e outros equipamentos eletrônicos de potência. Os filtros usam componentes de filtragem de modo comum e modo diferencial para reduzir EMI conduzida através da conexão de energia.
Para seleção do produto, forneça a tensão do equipamento, corrente nominal, frequência operacional, condições de instalação e informações de interferência disponíveis para revisão da configuração.
