Oferecemos um portfólio abrangente que inclui resistores, unidades de frenagem, reatores, filtros de potência e transformadores, com opções completas de personalização para atender a diversos requisitos de aplicação.
Quando o equipamento de energia requer verificação de desempenho antes da instalação ou produção em massa, uma fonte de carga estável e controlável é essencial.

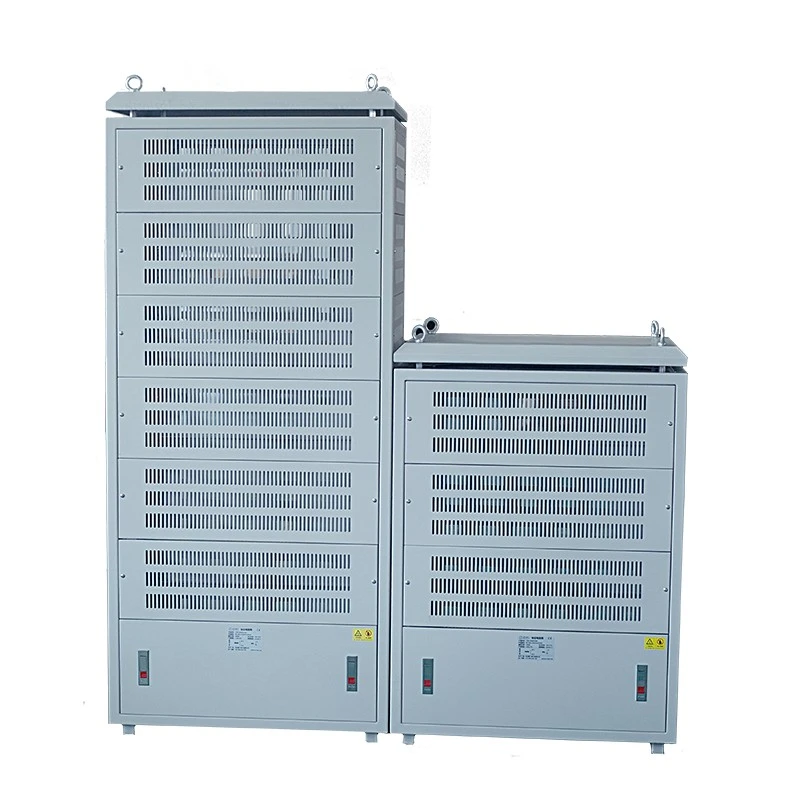

O gabinete de resistor de carga elétrica Dufew fornece uma solução prática, simulando cargas operacionais reais por meio de elementos de resistores secos. Ele converte energia elétrica em calor por meio de módulos de resistores, permitindo que os engenheiros avaliem a capacidade de saída do equipamento, o desempenho de sobrecarga, o aumento de temperatura e a estabilidade operacional a longo prazo.
Ao contrário dos sistemas de resistores de frenagem que lidam principalmente com energia regenerada durante a desaceleração do motor, este produto foi desenvolvido para simulação de carga contínua e testes de confiabilidade.
O gabinete adota vários grupos de resistores independentes com design de comutação modular. Os usuários podem ajustar diferentes combinações de carga de acordo com os requisitos de teste, incluindo carga leve, carga nominal e condições de sobrecarga.
O sistema suporta:
Faixa de potência: 20KW 500KW
- Tensão de trabalho: ≤3000V
Faixa de resistência: 0,01Ω 1KΩ
Precisão da resistência: ±3% / ±5% / ±10%
A Dufew Electric fornece configurações personalizadas de acordo com os parâmetros do equipamento testado, duração do teste, ambiente de instalação e requisitos de carga.
Antes de geradores, sistemas UPS, sistemas de armazenamento de energia ou conversores de energia serem instalados ou entregues para produção em massa, os fabricantes precisam verificar se o equipamento pode operar de forma segura e confiável sob diferentes condições de carga.
Os testes sem carga por si só não podem revelar problemas como capacidade de saída insuficiente, aumento excessivo de temperatura, conversão de energia instável, falhas no sistema de proteção ou riscos de confiabilidade a longo prazo.
Uma carga resistiva controlada permite que os engenheiros simulem condições operacionais reais em um ambiente de teste seguro. O gabinete de resistor de carga elétrica Dufew ajuda os usuários a avaliar o desempenho do equipamento por meio de testes de carga baixa, testes de carga nominal, testes contínuos de carga total e testes de sobrecarga de curta duração, ajudando a identificar possíveis problemas antes da implantação.
Ele usa elementos resistores de alta potência para converter energia elétrica em energia térmica controlada durante testes de equipamentos.
Durante o processo de teste, o equipamento testado fornece energia elétrica ao gabinete e os módulos resistores consomem energia de acordo com os valores de resistência configurados. O calor gerado é então removido através do sistema de refrigeração, permitindo aos engenheiros analisar o desempenho do equipamento sob diferentes condições de carga.
A estrutura modular do resistor permite combinações de carga flexíveis sem substituir equipamentos de teste de potência fixa, suportando várias condições de teste, como operação de baixa carga, operação de carga nominal, operação contínua de carga total e simulação de sobrecarga de curto prazo.
Selecionar um gabinete de carga adequado exige mais do que escolher uma classificação de potência. A configuração correta depende do equipamento testado, das condições operacionais e dos objetivos específicos do teste.
A capacidade de carga deve corresponder aos requisitos de potência do equipamento testado, incluindo potência nominal do gerador, capacidade do UPS, potência nominal do PCS e potência de saída do inversor.
Por exemplo, um projeto de teste de gerador de 500KW pode exigir um gabinete de carga configurado de acordo com a porcentagem real de teste, duração e condições operacionais.
Equipamentos diferentes requerem configurações elétricas diferentes. Os clientes devem fornecer requisitos de teste CA ou CC, tensão de trabalho e requisitos de frequência, quando aplicável.
A Dufew Electric pode personalizar o gabinete de acordo com diferentes condições de tensão e requisitos de teste.
Diferentes finalidades de teste exigem diferentes perfis de carga. Os principais fatores incluem etapas de carga necessárias, tempo de operação contínua, requisitos de sobrecarga e duração do teste de envelhecimento.
Um gabinete projetado para verificação de curta duração pode exigir uma configuração diferente daquela usada para testes de confiabilidade de longa duração.
O ambiente de instalação afeta diretamente a estrutura do gabinete e o projeto de refrigeração. Fatores importantes incluem instalação interna ou externa, espaço disponível, condições de ventilação e requisitos de transporte.
A Dufew Electric avalia esses fatores antes de recomendar uma estrutura e configuração adequadas.
Diferentes projetos de teste exigem diferentes níveis de carga. A Dufew Electric projeta o gabinete com múltiplas ramificações de resistores independentes, permitindo combinações flexíveis de carga de acordo com os requisitos de teste.
Este design permite que múltiplas seções de potência sejam comutadas de forma independente, cria diferentes níveis de carga sem substituir o equipamento e melhora a eficiência e a repetibilidade dos testes.
Por exemplo, um gabinete pode simular vários estágios de teste em vez de exigir vários dispositivos de carga de energia fixa.
Os equipamentos de energia modernos incluem vários tipos de saída, como geradores CA, sistemas CC, PCS de armazenamento de bateria e conversores de energia. O gabinete pode ser configurado de acordo com diferentes requisitos de testes elétricos.
Ele suporta diferentes níveis de tensão e aplicações de teste de carga CA/CC, reduzindo a necessidade de equipamentos de teste separados.
As aplicações típicas incluem testes de sistemas de armazenamento de energia, verificação de desempenho de UPS, testes de conversores de energia e testes de carga de geradores.
Um sistema de teste de carga confiável requer mais do que valores de resistência precisos. A estrutura do gabinete também deve fornecer desempenho elétrico estável, dissipação de calor eficaz, operação segura e manutenção conveniente.
O gabinete de resistor de carga elétrica Dufew integra módulos de resistor, sistemas de resfriamento, componentes de proteção e montagem de gabinete para fornecer uma solução completa de teste de carga resistiva.
| Componente | Função |
|---|---|
| Módulos de resistor de alta potência | Converta energia elétrica em calor controlado durante os testes |
| Grupos de Carga Independentes | Fornece ajuste de carga flexível para diferentes condições de teste |
| Sistema de resfriamento | Remova o calor gerado e mantenha a operação estável |
| Componentes de proteção | Melhore a segurança operacional durante condições anormais |
| Sistema de Conexão Elétrica | Garanta uma conexão confiável entre o equipamento testado e o gabinete de carga |
| Gabinete | Fornece proteção mecânica e instalação interna organizada |
A estrutura modular permite à Dufew Electric personalizar o gabinete de acordo com:
- Capacidade de energia necessária
- Valor de resistência
- Tensão de trabalho
- Duração do teste
- Requisitos de instalação
Testes de longa duração requerem desempenho de resistência estável e controle de calor eficaz. O gabinete de resistor de carga elétrica Dufew adota um design de gerenciamento térmico separado para melhorar a estabilidade operacional durante testes contínuos.
O projeto inclui:
- Canais de fluxo de ar independentes para diferentes grupos de carga
- Monitoramento individual de temperatura
- Proteção independente para cada seção de carga
Isso ajuda a reduzir a interação térmica entre grupos de resistores, melhorar a consistência do teste e manter valores de resistência estáveis durante operação de longo prazo.
O gabinete adota uma estrutura modular projetada para inspeção, manutenção e ajustes futuros convenientes.
Os principais recursos incluem:
- Arranjo de resistor modular
- Ramos elétricos independentes
- Layout de fiação interna claro
- Painéis de manutenção acessíveis
Quando uma seção de carga requer inspeção, os técnicos podem fazer a manutenção do módulo específico sem desmontar completamente o gabinete inteiro, ajudando a reduzir o tempo de manutenção e o tempo de inatividade do equipamento.
| Parâmetro | Especificação |
|---|---|
| Tipo de produto | Gabinete de resistor de carga |
| Aplicativo | Teste de equipamentos de energia e teste de envelhecimento |
| Faixa de potência | 20KW-500KW |
| Tensão de trabalho | ≤3000V |
| Faixa de resistência | 0,01Ω-1KΩ |
| Precisão da Resistência | ±3% / ±5% / ±10% |
| Grau de proteção | IP20/IP23 |
| Coeficiente de temperatura | ≤300 ppm/℃ |
| Grau retardador de chama | UL94V-2 |
| Padrão | GB-5792 |
Exemplo: CRC 100KW 2.7R J
| Símbolo | Descrição |
|---|---|
| CDC | Gabinete de resistor de carga |
| 100 kW | Potência nominal |
| 2,7R | Resistência nominal |
| J | Precisão da resistência (K=±10%, J=±5%, H=±3%) |
Para garantir uma operação estável durante testes de longa duração, a Dufew Electric realiza verificações elétricas antes da entrega.
| Item de teste | Condição de teste | Desempenho |
|---|---|---|
| Resistência Dielétrica | 2500 VCA/50 Hz/60 S | Corrente de fuga ≤10mA |
| Resistência de Isolamento | 1000V CC | ≥100MΩ |
| Sobrecarga de curto prazo | 10 vezes a potência nominal 5S | Nenhum dano visível |
| Vida útil de carga de longo prazo | Operação de ciclo (descarga de 10S, intervalo de 90S) | >9000h |
| Teste de calor úmido | 40℃±2 / 90%-95%UR /100h | △R≤±(1%R+0,05Ω) |
| Ciclo de temperatura | Teste de ciclo de -55 ℃, 55 ℃, 155 ℃ | △R≤±(2%R+0,05Ω) |
| Resistência ao Calor | 350℃/2h | Nenhum dano óbvio |
| Coeficiente de temperatura | Comparação de carga nominal | ≤300 ppm/℃ |
Para garantir uma operação confiável durante ambientes de transporte e instalação industrial, a Dufew Electric realiza verificação mecânica no gabinete do resistor de carga antes da entrega.
| Item de teste | Doença | Desempenho |
|---|---|---|
| Força terminal | 45N/30S | Sem folga ou dano |
| Resistência à vibração | 5-200Hz, 1g, 98m/S² | Sem danos estruturais |
Esses procedimentos de verificação mecânica ajudam a garantir a confiabilidade estrutural e conexões elétricas estáveis durante o transporte, instalação e operação a longo prazo.
O gabinete de resistor de carga elétrica Dufew é amplamente utilizado para verificação de desempenho, testes de confiabilidade e testes de envelhecimento de equipamentos de energia. Ele fornece simulação de carga elétrica controlada para ajudar os engenheiros a avaliar o desempenho do equipamento sob diferentes condições operacionais.
| Aplicativo | Requisitos de teste do cliente | Como o gabinete do resistor de carga ajuda | Principais itens de avaliação |
|---|---|---|---|
| Teste de carga do gerador | Verifique se os geradores podem manter a produção estável sob condições de carga nominal e contínua | Simula diferentes condições de carga para avaliar o desempenho do gerador antes da entrega ou instalação | Capacidade de saída nominal, desempenho térmico, estabilidade de operação contínua, resposta de proteção |
| Teste do sistema UPS | Verifique a confiabilidade da energia de reserva e o desempenho de descarga da bateria | Fornece cargas resistivas controladas para testes de saída do UPS e verificação de confiabilidade | Estabilidade de saída, desempenho de descarga, capacidade de sobrecarga, operação a longo prazo |
| Teste de PCS para armazenamento de energia | Avalie o desempenho da conversão de energia sob diferentes condições operacionais | Simula cargas CA/CC para testes de desempenho e avaliação térmica do PCS | Eficiência de conversão de energia, comportamento térmico, estabilidade de saída, capacidade de operação contínua |
| Teste de inversor e fonte de alimentação | Verifique o desempenho do produto durante os testes de desenvolvimento e produção | Cria condições de carga repetíveis para testar equipamentos eletrônicos de potência | Desempenho de saída, aumento de temperatura, funções de proteção, avaliação de confiabilidade |
| Teste de envelhecimento de equipamentos elétricos industriais | Execute verificação de operação de longa duração antes da produção em massa | Fornece carga resistiva estável para testes de resistência e envelhecimento | Estabilidade a longo prazo, confiabilidade dos componentes, desempenho de gerenciamento térmico |
A seleção de um gabinete de carga adequado requer mais do que classificações de potência correspondentes.
A Dufew Electric avalia:
- Potência nominal do equipamento testado
- Requisitos de tensão
- Modo de teste AC ou DC
- Etapas de carregamento necessárias
- Tempo de operação contínuo
- Condições de instalação
Com base nesses parâmetros, a Dufew Electric pode fornecer configuração de resistor, projeto de resfriamento e estrutura de gabinete adequados.
Isso ajuda os clientes a evitar problemas como capacidade de teste insuficiente, aumento excessivo de temperatura ou configuração de carga inadequada.
Dufew Electric é um fabricante profissional de componentes eletrônicos de potência na China, integrando fabricação de resistores, montagem de gabinetes e recursos de testes elétricos para fornecer soluções personalizadas de testes de carga para diferentes aplicações industriais.
Ao contrário dos fornecedores que montam apenas gabinetes padrão, a Dufew Electric gerencia os principais processos de produção, desde a configuração do resistor e integração do gabinete até a inspeção final, ajudando a melhorar a consistência do produto, o controle de qualidade e a confiabilidade do projeto.
Os módulos de resistores são configurados de acordo com os requisitos de teste do cliente, incluindo capacidade de potência, valor de resistência, condições de tensão e duração de operação. Isso garante que o gabinete de carga possa fornecer carga elétrica estável durante diferentes cenários de teste.
O processo de montagem do gabinete inclui fiação elétrica interna, instalação de componentes de proteção, integração da estrutura de resfriamento, instalação de módulo de resistor e montagem externa do gabinete.
O layout interno é otimizado para confiabilidade elétrica, dissipação de calor eficiente e manutenção conveniente para dar suporte à operação industrial de longo prazo.
Antes da entrega, a Dufew Electric realiza procedimentos de inspeção abrangentes, incluindo verificação de conexão elétrica, medição de resistência, teste de isolamento, teste de rigidez dielétrica, inspeção mecânica e confirmação de especificação do produto.
Esses procedimentos de inspeção ajudam a garantir que cada sistema de teste de carga atenda aos requisitos acordados do projeto antes do envio.
Diferentes indústrias exigem diferentes condições de teste. A Dufew Electric oferece suporte a soluções personalizadas com configurações de energia de 20KW-500KW, valores de resistência personalizados, diferentes requisitos de tensão, opções de teste CA/CC e ajustes na estrutura do gabinete.
A Dufew Electric gerencia processos importantes, desde componentes de resistores até sistemas de gabinetes acabados, ajudando a melhorar a consistência do produto, o controle de qualidade, a confiabilidade da entrega e a eficiência da comunicação técnica.
Para projetos de testes industriais, a seleção correta é essencial. A Dufew Electric trabalha com os clientes para avaliar os requisitos de aplicação, parâmetros elétricos, procedimentos de teste e condições de instalação para recomendar soluções adequadas em vez de configurações padrão fixas.
A Dufew Electric segue procedimentos estruturados de controle de qualidade para manter padrões de fabricação estáveis e desempenho confiável do produto durante todo o processo de produção.
A garantia de qualidade inclui certificação do sistema de gerenciamento de qualidade ISO9001, certificação CE, registros de testes de desempenho elétrico e registros de inspeção de fábrica.
Através de processos de fabricação controlados e procedimentos de verificação de produtos, a Dufew Electric fornece soluções confiáveis de testes de carga para aplicações de energia industrial.
Como equipamentos de teste industrial, os sistemas de teste de carga exigem preparação de transporte confiável e planejamento de instalação para garantir entrega segura e comissionamento tranquilo.
A Dufew Electric fornece embalagens reforçadas para exportação, proteção contra umidade, estruturas internas de fixação e etiquetas de identificação do produto para melhorar a segurança do transporte.
Antes do envio, os engenheiros confirmam as dimensões do gabinete, os requisitos de elevação, as informações da interface elétrica e as condições de instalação do cliente para oferecer suporte à instalação eficiente após a entrega.
As opções de transporte incluem frete marítimo para projetos internacionais, transporte rodoviário para entrega doméstica e outras soluções logísticas customizadas de acordo com as necessidades do projeto.
Embora tanto o gabinete de resistores de carga quanto o banco de carga resistivo sejam usados para simulação de carga elétrica, eles são projetados para diferentes requisitos de teste e ambientes de aplicação.
| Item de comparação | Gabinete de resistor de carga | Banco de carga resistiva |
|---|---|---|
| Objetivo principal | Testes personalizados de equipamentos de energia e verificação de confiabilidade | Simulação de carga elétrica geral |
| Aplicações Típicas | Teste de gerador, teste de UPS, teste de armazenamento de energia PCS, teste de inversor | Comissionamento do gerador, testes de campo, testes de carga temporária |
| Foco no design | Configuração de resistor personalizada, integração de gabinete, estabilidade de teste de longo prazo | Capacidade de carga padronizada e requisitos de testes portáteis |
| Carregar configuração | Grupos de resistores flexíveis com etapas de carga personalizadas | Geralmente etapas de carga fixas de acordo com modelos padrão |
| Instalação | Geralmente instalado como parte de um sistema de testes permanente | Frequentemente projetado para testes temporários ou móveis |
| Personalização | Alta personalização para tensão, resistência, potência e estrutura | Personalização limitada dependendo da configuração padrão |
| Usuários adequados | Fabricantes de equipamentos, laboratórios de P&D, integradores de sistemas | Empresas de serviços, equipes de comissionamento, fornecedores de manutenção |
Um gabinete de resistor de carga é adequado para aplicações que exigem testes repetíveis e de longo prazo, especialmente quando são necessárias condições de carga personalizadas e configurações elétricas específicas.
É comumente usado para:
- Testes de confiabilidade de longo prazo
- Perfis de carga personalizados
- Integração com sistemas de produção ou testes laboratoriais
- Configurações específicas de tensão e resistência
Um banco de carga resistivo geralmente é mais adequado para aplicações de testes temporários onde é necessária simulação de carga portátil e padronizada, como:
- Testes de desempenho em campo
- Simulação de carga padronizada
- Requisitos de teste portátil
A Dufew Electric concentra-se em soluções personalizadas para fabricantes e integradores de sistemas que precisam de ambientes de teste estáveis, repetíveis e controláveis para equipamentos de energia industriais.
A seleção depende da potência do equipamento testado, tensão, duração do teste, etapas de carga necessárias e ambiente de instalação.
Sim. Vários grupos de resistores independentes permitem aos usuários combinar diferentes níveis de potência para diferentes condições de teste.
É comumente usado para geradores, sistemas UPS, PCS de armazenamento de energia, inversores e equipamentos de fonte de alimentação.
Sim. O gabinete foi projetado com estruturas independentes de resfriamento e controle de temperatura para operação de longa duração.
Sim. Classificação de potência, valor de resistência, dimensões do gabinete, método de resfriamento e configuração elétrica podem ser personalizados.
Os clientes normalmente precisam fornecer potência, tensão, requisitos de teste, perfil de carga e condições de instalação do equipamento.
Através de processos de fabricação controlados, inspeção elétrica e verificação de desempenho antes do envio.
Sim. Especificações do produto, registros de testes e documentos técnicos relacionados podem ser fornecidos de acordo com os requisitos do projeto.
Cada projeto de teste de energia possui requisitos diferentes.
A Dufew Electric fornece gabinete de resistor de carga personalizado e soluções de banco de carga resistiva com base em:
- Classificação de potência
- Nível de tensão
- Finalidade do teste
- Carregar perfil
- Ambiente de instalação
Entre em contato com a Dufew Electric para discutir os requisitos do seu projeto e receber uma proposta técnica adequada.
