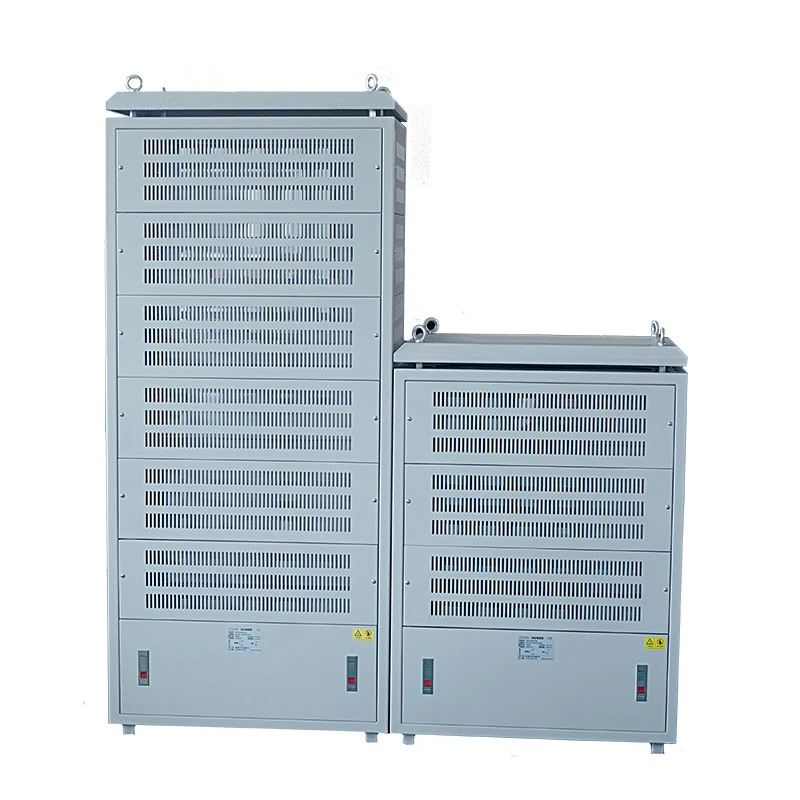

O gabinete do resistor de frenagem do inversor é um componente crítico usado em aplicações de frenagem regenerativa com inversores de frequência variável (VFD).
Quando um motor controlado por um conversor de frequência desacelera rapidamente, o motor pode entrar em operação regenerativa e retornar energia elétrica ao barramento CC do inversor. Esta energia regenerada aumenta a tensão do barramento CC.
Se o excesso de energia não puder ser liberado de forma eficaz, o sistema inversor poderá apresentar:
- Alarmes de sobretensão do barramento CC
- Desligamento inesperado do inversor
- Falha na frenagem
- Redução da eficiência do equipamento
- Danos potenciais aos módulos de potência
O gabinete do resistor de frenagem do inversor elétrico Dufew trabalha em conjunto com a unidade de frenagem para consumir energia regenerada com segurança e manter a operação estável do inversor.
Durante o processo de frenagem:
1. O motor gera energia regenerativa durante a desaceleração.
2. A unidade de frenagem detecta um aumento na tensão do barramento CC.
3. O gabinete do resistor de frenagem está conectado ao circuito de frenagem.
4. O resistor converte energia elétrica em energia térmica.
5. A estrutura de resfriamento do gabinete remove o calor gerado.
Este processo controlado de dissipação de energia ajuda a manter a operação estável durante ciclos frequentes de aceleração, desaceleração e frenagem de emergência.
Ao contrário dos gabinetes de resistores de uso geral, um gabinete de resistor de frenagem do inversor requer uma correspondência precisa com o sistema de acionamento completo.
A seleção incorreta do resistor pode levar a:
- Torque de frenagem insuficiente
- Temperatura excessiva do resistor
- Vida útil reduzida
- Operação instável do inversor
- Eficiência de frenagem reduzida
A Dufew Electric avalia as condições reais de trabalho antes de projetar o gabinete do resistor de frenagem.
Os principais parâmetros de seleção incluem:
| Fator de seleção | Influência no Design |
|---|---|
| Tensão do inversor | Determina os requisitos de isolamento e configuração do resistor |
| Potência do motor | Determina a capacidade de absorção de energia |
| Frequência de Frenagem | Afeta o design térmico e a capacidade do resistor |
| Inércia de Carga | Determina o nível de energia regenerativa |
| Tempo de frenagem | Influencia a capacidade de sobrecarga |
| Ciclo de trabalho | Determina operação contínua ou intermitente |
| Ambiente de instalação | Afeta a estrutura do gabinete e o método de resfriamento |
Através da seleção baseada em engenharia, a Dufew Electric fornece soluções de resistores de frenagem que atendem aos requisitos reais da aplicação.
Em equipamentos industriais pesados, os motores freqüentemente operam sob condições variáveis de carga.
Durante:
- Desaceleração rápida
- Parada de emergência
- Redução de carga pesada
- Ciclos freqüentes de partida-parada
o motor pode gerar energia regenerativa significativa.
Sem um dispositivo eficaz de absorção de energia, esta energia se acumula no barramento CC do inversor e causa aumento de tensão.
O gabinete do resistor de frenagem do inversor elétrico Dufew fornece um caminho de descarga controlado, convertendo energia elétrica regenerativa em calor.
Os benefícios incluem:
- Flutuação reduzida da tensão do barramento CC
- Melhor proteção do inversor
- Desempenho de frenagem mais estável
- Redução do risco de desligamento inesperado
A Dufew Electric utiliza conjuntos modulares de resistores corrugados projetados especificamente para aplicações de frenagem dinâmica, proporcionando desempenho confiável de absorção de energia sob condições de frenagem frequentes.
Os elementos resistores corrugados apresentam uma grande superfície de dissipação de calor, alta densidade de potência, desempenho de resistência estável e adequação para ciclos de frenagem repetidos.
O gabinete integra vários módulos de resistores através de estruturas condutoras confiáveis e barramentos de cobre. Cada camada de resistor é projetada com conexões elétricas independentes, espaço dedicado para dissipação de calor, estruturas condutoras reforçadas e proteção de monitoramento de temperatura.
O design modular oferece diversas vantagens:
Vários módulos de resistores distribuem a energia de frenagem uniformemente, reduzindo o estresse térmico em componentes individuais e mantendo um desempenho de frenagem estável durante a operação contínua.
A capacidade do resistor pode ser personalizada de acordo com a potência do motor, frequência de frenagem, características de carga e requisitos do ciclo operacional.
Se um módulo de resistor exigir inspeção ou substituição, os técnicos poderão fazer a manutenção da seção afetada sem substituir o gabinete completo, reduzindo o tempo e o custo de manutenção.
O gerenciamento de calor é um dos fatores mais importantes no projeto do resistor de frenagem. Durante ciclos de frenagem frequentes, o aumento excessivo da temperatura pode causar variação no valor da resistência, redução da eficiência de frenagem, envelhecimento dos componentes e redução da vida útil.
A Dufew Electric projeta soluções de gerenciamento térmico de acordo com as condições operacionais reais. O gabinete pode incluir canais de fluxo de ar otimizados, espaço de ventilação independente, estruturas de resfriamento de exaustão lateral, ventiladores de resfriamento forçado e dispositivos de proteção de temperatura.
Para salas de inversores e instalações elétricas compactas, o resfriamento por exaustão lateral ajuda a reduzir a circulação de ar quente ao redor do equipamento do inversor, melhora o gerenciamento térmico da sala elétrica e evita o acúmulo de calor próximo aos gabinetes de controle.
As soluções de refrigeração podem ser personalizadas de acordo com a frequência de frenagem, espaço de instalação, requisitos de operação contínua e condições ambientais.
Diferentes locais industriais têm diferentes limitações de instalação. A Dufew Electric oferece suporte a estruturas de gabinete personalizadas de acordo com os requisitos do cliente e condições de aplicação.
A instalação no piso é adequada para salas elétricas, áreas de controle industrial, salas de equipamentos e salas de sistemas de acionamento.
Suas vantagens incluem fácil acesso para manutenção, estrutura de instalação estável e adequação para grandes sistemas de energia.
A instalação montada na lateral é adequada para aplicações com espaço de instalação limitado, sistemas de equipamentos integrados e layouts elétricos compactos.
As opções de personalização incluem dimensões do gabinete, direção de entrada do cabo, estrutura de montagem e configuração de resfriamento.
Os gabinetes de resistores de frenagem Dufew são projetados especificamente para sistemas de frenagem com conversor de frequência, absorção de energia regenerativa, controle de desaceleração do motor e aplicações de frenagem dinâmica.
O sistema suporta faixas de potência de 20KW a 500KW e tensões de trabalho de até ≤3000V, tornando-o adequado para aplicações de inversores de média e alta potência.
O gabinete adota barramentos de cobre reforçados, estruturas condutoras de aço inoxidável e projetos de fiação interna otimizados para melhorar a capacidade de transporte de corrente, reduzir perdas de conexão e manter uma operação estável de alta carga.
O gabinete pode integrar interruptores de proteção de temperatura, ventiladores de resfriamento, terminais de proteção e estruturas de gabinete personalizadas para melhorar a segurança e a confiabilidade durante a operação de longo prazo.
O gabinete do resistor de frenagem do inversor elétrico Dufew é amplamente utilizado em sistemas industriais que exigem controle confiável de energia regenerativa.
| Aplicativo | Equipamento | Requisito Principal |
|---|---|---|
| Equipamento Portuário | Guindastes, sistemas de elevação | Frenagem frequente e absorção de energia de carga pesada |
| Sistemas de Mineração | Guindastes para minas, equipamentos de elevação | Controle de carga de alta inércia e operação contínua |
| Sistemas de elevador | Elevadores industriais, plataformas elevatórias | Ciclos repetidos de aceleração e frenagem |
| Indústria Siderúrgica | Laminadores, acionamentos pesados | Frenagem regenerativa de alta frequência |
| Máquinas Industriais | Grandes sistemas motores | Operação estável do inversor |
| Sistemas de teste | Plataformas de testes de motores | Absorção de carga de resistência controlada |
| Parâmetro | Especificação |
|---|---|
| Tipo de produto | Gabinete de resistor de frenagem do inversor |
| Aplicativo | Sistema de frenagem regenerativa VFD |
| Elemento Resistor | Resistor Corrugado |
| Faixa de potência | 20KW-500KW |
| Tensão de trabalho | ≤3000V |
| Faixa de resistência | 0,01Ω-1KΩ |
| Precisão da Resistência | ±3% / ±5% / ±10% |
| Grau de proteção | IP20/IP23 |
| Coeficiente de temperatura | ≤300 ppm/℃ |
| Grau retardador de chama | UL94V-2 |
| Padrão de Referência | GB-5792 |
Exemplo: CRC 100KW 2.7R J
| Código | Descrição |
|---|---|
| CDC | Gabinete de resistor de frenagem |
| 100 kW | Potência nominal |
| 2,7R | Resistência nominal |
| J | Precisão da resistência (K=±10%, J=±5%, H=±3%) |
Antes do envio, a Dufew Electric realiza testes elétricos e mecânicos para verificar a confiabilidade do produto.
| Item de teste | Condição de teste | Desempenho |
|---|---|---|
| Resistência Dielétrica | 2500 VCA/50 Hz/60 S | Corrente de fuga ≤10mA |
| Resistência de Isolamento | 1000V CC | ≥100MΩ |
| Sobrecarga de curto prazo | 10 vezes a potência nominal 5S | Nenhum dano visível |
| Vida útil de carga de longo prazo | Operação cíclica | >9000h |
| Teste de calor úmido | 40°C±2 /90%-95%UR/100h | △R≤±(1%R+0,05Ω) |
| Ciclo de temperatura | Ciclos de -55°C,55°C,155°C | △R≤±(2%R+0,05Ω) |
| Resistência ao Calor | 350℃/2h | Nenhum dano óbvio |
Cada aplicação de frenagem VFD possui diferentes condições operacionais e requisitos de desempenho. A Dufew Electric fornece avaliação de engenharia e soluções personalizadas com base em parâmetros específicos do sistema, condições de instalação e ambientes operacionais.
A configuração do resistor de frenagem é projetada de acordo com os principais parâmetros do sistema do inversor, incluindo tensão do inversor, potência do motor, frequência de frenagem, tempo de frenagem e ciclo de trabalho.
Os requisitos de instalação são cuidadosamente considerados para garantir o design adequado do gabinete e a operação confiável, incluindo dimensões do gabinete, requisitos de resfriamento, ambiente interno ou externo e requisitos de conexão de cabos.
Diferentes condições de operação exigem diferentes soluções de frenagem, como frenagem contínua, parada de emergência e aplicações frequentes de aceleração ou desaceleração.
Com base nesses parâmetros, a Dufew Electric projeta configurações adequadas de resistores de frenagem e estruturas de gabinete para atender a diferentes requisitos de aplicação.
A Dufew Electric integra fabricação de elementos de resistores, montagem de gabinetes, projeto térmico, testes elétricos e suporte de engenharia para fornecer soluções completas de resistores de frenagem.
Essa capacidade de fabricação integrada ajuda a garantir a qualidade consistente do produto, desde a produção dos componentes até a entrega final.
O processo de montagem do resistor inclui produção de elemento resistor corrugado, verificação de resistência e montagem de conexão elétrica para garantir desempenho estável.
A integração do gabinete inclui instalação de camada de resistor, montagem de barramento de cobre, instalação de componentes de proteção e integração de sistema de resfriamento para operação confiável.
Cada gabinete do resistor de frenagem é inspecionado quanto à precisão da resistência, desempenho do isolamento, confiabilidade da conexão elétrica e qualidade da montagem mecânica antes da entrega.
A Dufew Electric segue procedimentos estruturados de gestão de qualidade para garantir desempenho consistente do produto e operação confiável.
Os documentos de qualidade incluem:
- Certificação do Sistema de Gestão da Qualidade ISO9001
- Certificação CE
- Relatórios de testes de produtos
- Registros de inspeção de fábrica
Documentos técnicos e relatórios de inspeção podem ser fornecidos de acordo com requisitos específicos do projeto.
A Dufew Electric fornece preparação profissional para transporte de equipamentos elétricos industriais, garantindo que cada gabinete de resistor de frenagem esteja devidamente protegido durante o transporte e pronto para instalação após a entrega.
O processo de embalagem inclui embalagens de madeira padrão de exportação, proteção contra umidade, estruturas de fixação interna e etiquetas de identificação do produto para melhorar a segurança do transporte.
Antes do envio, os engenheiros confirmam detalhes importantes, como dimensões do gabinete, peso do produto, requisitos de elevação e informações de instalação para ajudar a garantir uma instalação e comissionamento tranquilos no local do cliente.
Durante a desaceleração do motor, a energia regenerativa aumenta a tensão do barramento CC do inversor. O gabinete do resistor de frenagem absorve e converte esse excesso de energia em calor, ajudando a evitar falhas de sobretensão do inversor e a manter a operação estável do sistema.
A seleção depende de vários fatores, incluindo tensão do inversor, potência do motor, frequência de frenagem, inércia da carga, tempo de frenagem, valor de resistência e ciclo de trabalho. Esses parâmetros determinam a configuração adequada do resistor e o projeto térmico.
Sim. A Dufew Electric projeta gabinetes de resistores de frenagem de acordo com parâmetros elétricos e requisitos de aplicação, em vez de marcas específicas de inversores, permitindo compatibilidade com diferentes sistemas VFD.
Sim. A estrutura modular do resistor corrugado e o design otimizado de gerenciamento térmico são desenvolvidos para ciclos repetidos de aceleração e frenagem, tornando-os adequados para aplicações industriais exigentes.
Sim. A Dufew Electric fornece soluções personalizadas de acordo com diferentes requisitos do sistema, incluindo classificação de potência, valor de resistência, nível de tensão, dimensões do gabinete, projeto de refrigeração e estrutura de instalação.
Para fornecer uma solução adequada, os clientes devem fornecer detalhes da aplicação, como tensão do inversor, potência do motor, frequência de frenagem, ciclo de trabalho, ambiente de instalação e valor de resistência necessário.
Sim. A Dufew Electric fornece avaliação de engenharia, documentos técnicos, relatórios de testes e soluções personalizadas de resistores de frenagem para apoiar diferentes projetos industriais.
Diferentes sistemas VFD requerem diferentes configurações de resistores de frenagem. A Dufew Electric fornece soluções personalizadas de gabinete de resistor de frenagem do inversor com base nos parâmetros do inversor, características do motor, requisitos de frenagem, condições de instalação e necessidades de gerenciamento térmico.
Com capacidade profissional de fabricação de resistores, suporte de engenharia e procedimentos de teste completos, a Dufew Electric ajuda os clientes industriais a desenvolver sistemas de frenagem regenerativa confiáveis com desempenho estável.
Entre em contato com a Dufew Electric com seu inversor e requisitos de aplicação para receber uma solução adequada de gabinete de resistor de frenagem.
