Oferecemos um portfólio abrangente que inclui resistores, unidades de frenagem, reatores, filtros de potência e transformadores, com opções completas de personalização para atender a diversos requisitos de aplicação.

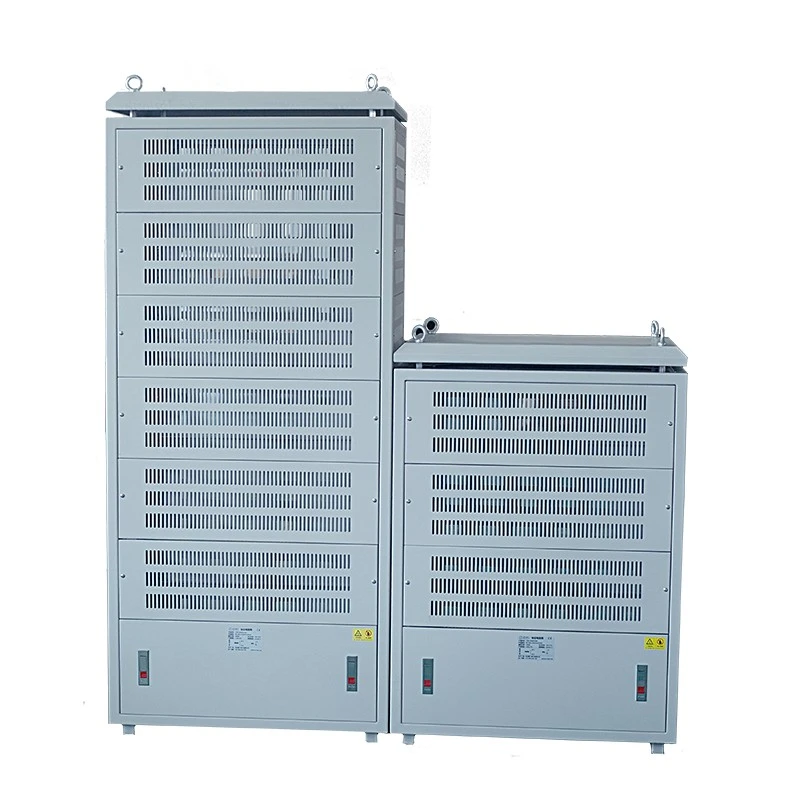

O gabinete de resistor corrugado elétrico Dufew é um conjunto de resistor de alta potência montado no piso, projetado para aplicações que exigem dissipação de energia elétrica estável e eficiente.
Ao contrário das caixas de resistores convencionais, o gabinete adota uma estrutura modular multicamadas, onde várias unidades de resistores corrugados são conectadas através de barras condutoras de aço inoxidável e barramentos de cobre. Este projeto melhora a capacidade de expansão de energia, distribuição de calor, eficiência de manutenção e confiabilidade operacional.
O gabinete do resistor suporta:
- Potência nominal: 20KW-500KW
- Tensão de trabalho: ≤3000V
Faixa de resistência: 0,01Ω 1KΩ
- Valores de resistência personalizados e configurações de gabinete
- Opções de resfriamento natural ou de ar forçado
O gabinete de resistor corrugado foi projetado para sistemas de frenagem industriais que exigem absorção de energia de alta capacidade e operação estável sob condições de trabalho exigentes. Com potências nominais de 20KW a 500KW, é adequado para sistemas inversores de média e alta tensão, ciclos de frenagem frequentes e aplicações de descarga de alta energia.
A conexão reforçada do barramento de cobre melhora a capacidade de transporte de corrente e reduz as perdas elétricas durante a operação, ajudando a manter o desempenho confiável em ambientes pesados, como sistemas de elevação de guindastes, equipamentos de movimentação portuária, máquinas de mineração, linhas de produção de aço e sistemas de acionamento de motores de grande porte.
A Dufew Electric adota uma estrutura modular multicamadas para melhorar a confiabilidade do sistema e simplificar a manutenção. Cada camada de resistor é projetada com conexões elétricas independentes, canais de fluxo de ar dedicados e capacidade de isolamento de falhas individuais, permitindo que os técnicos inspecionem ou substituam seções específicas sem afetar o sistema completo.
O design modular também oferece opções flexíveis de expansão de capacidade, permitindo que a configuração do resistor seja ajustada de acordo com diferentes requisitos de energia, ciclos de frenagem e futuras atualizações do sistema. Em comparação com caixas de resistores tradicionais, essa estrutura ajuda a reduzir o tempo de inatividade para manutenção e a melhorar a disponibilidade do equipamento.
O elemento resistor corrugado adota uma estrutura de enrolamento otimizada para reduzir a indutância parasita e melhorar a resposta dinâmica durante operações de frenagem em alta velocidade. Este design ajuda a minimizar a interferência eletromagnética, reduzir o impacto dos picos de tensão e fornecer uma distribuição de corrente mais equilibrada para sistemas de acionamento baseados em inversores.
Com estabilidade elétrica aprimorada, a estrutura de baixa indutância é adequada para inversores de frequência variável, sistemas de frenagem regenerativa e aplicações de controle de motores de alta potência onde são necessárias rápida absorção de energia e proteção confiável.
Os sistemas de resistores de alta potência geram calor considerável durante a descarga de energia, tornando o gerenciamento térmico eficaz essencial para a operação contínua. A Dufew Electric otimiza os canais de fluxo de ar do gabinete e as estruturas de dissipação de calor para manter um desempenho de temperatura estável durante ciclos de frenagem de longa duração.
O sistema de refrigeração pode ser configurado com ventilação natural, refrigeração por ar forçado por meio de ventiladores industriais ou soluções de refrigeração customizadas de acordo com o ciclo de trabalho e condições de instalação. Grandes canais de ventilação, distribuição uniforme de calor e estruturas opcionais de proteção contra poeira ajudam a reduzir os riscos de superaquecimento local e melhoram a confiabilidade operacional a longo prazo.
O gabinete de resistor corrugado consiste principalmente em:
| Componente | Função |
|---|---|
| Resistor enrolado de fio corrugado | Converte energia elétrica em energia térmica |
| Barra condutora de aço inoxidável | Fornece suporte mecânico e conexão elétrica |
| Barramento de cobre | Garante transmissão de alta corrente |
| Gabinete | Fornece proteção e estrutura de instalação |
| Sistema de resfriamento | Remove o calor gerado durante a operação |
| Dispositivo de proteção de temperatura | Evita danos por superaquecimento |
| Parâmetro | Especificação |
|---|---|
| Tipo de produto | Gabinete de resistor corrugado |
| Potência nominal | 20KW-500KW |
| Tensão de trabalho | ≤3000V |
| Faixa de resistência | 0,01Ω-1KΩ |
| Precisão da Resistência | ±3%, ±5%, ±10% |
| Grau de proteção | IP20 / IP23 Opcional |
| Coeficiente de temperatura | ≤300 ppm/℃ |
| Grau retardador de chama | UL 94V-2 |
| Padrão | GB-5792 |
| Método de resfriamento | Resfriamento natural/resfriamento por ar forçado |
Exemplo: CRC 100KW 2.7R J
| Código | Descrição |
|---|---|
| CDC | Gabinete de resistor corrugado |
| 100 kW | Potência nominal |
| 2,7R | Resistência nominal |
| J | Tolerância de resistência (K=±10%, J=±5%, H=±3%) |
| Item de desempenho | Condição de teste | Exigência |
|---|---|---|
| Resistência Dielétrica | 2500 VCA / 50 Hz / 60 S | Corrente de fuga ≤10mA |
| Resistência de Isolamento | 1000V CC | ≥100MΩ |
| Sobrecarga de curto prazo | 10 vezes a potência nominal/5S | Nenhum dano visível |
| Vida útil de carga de longo prazo | Descarga 10S, ciclo de intervalo 90S | >9000h |
| Teste de calor úmido | 40℃±2 / 90%-95%UR /100h | △R≤±(1%R+0,05Ω) |
| Ciclo de temperatura | -55℃ / 55℃ /155℃ | Nenhum dano anormal |
| Item de desempenho | Condição de teste | Exigência |
|---|---|---|
| Força terminal | 45N/30S | Sem folga ou dano |
| Resistência à vibração | 5-200Hz, 1g | Sem danos estruturais |
| Resistência ao calor da solda | 350±5℃/3S | Nenhuma alteração anormal |
| Soldabilidade | 235±5℃/5S | Cobertura >95% |
A seleção de uma solução de resistor de frenagem adequada requer uma avaliação abrangente dos parâmetros elétricos, das condições de frenagem e dos requisitos de instalação. A Dufew Electric analisa o ambiente real da aplicação para recomendar uma configuração de resistor adequada que atenda aos requisitos de desempenho do sistema.
A configuração do resistor deve ser selecionada de acordo com os principais parâmetros do sistema do inversor, incluindo potência nominal do motor, modelo do inversor, tensão do barramento CC e corrente nominal. Estes factores determinam a capacidade de absorção de energia necessária e a compatibilidade eléctrica com o sistema de travagem.
Diferentes aplicações geram diferentes níveis de energia de frenagem. Considerações importantes incluem frequência de frenagem, duração da frenagem, energia gerada durante a desaceleração e requisitos de ciclo de trabalho. Aplicações com acelerações e desacelerações frequentes geralmente exigem maior capacidade térmica e desempenho de resfriamento mais confiável.
O valor da resistência precisa corresponder às especificações do inversor, ao torque de frenagem necessário e à corrente máxima permitida para garantir uma dissipação eficaz de energia sem afetar as funções de proteção do sistema.
As condições de instalação afetam diretamente a estrutura do gabinete e o projeto de refrigeração. Fatores como instalação interna ou externa, temperatura ambiente, condições de ventilação e requisitos de proteção devem ser considerados durante a seleção.
Com base nesses parâmetros de aplicação, a Dufew Electric fornece suporte de engenharia personalizado para ajudar os clientes a selecionar configurações de resistores adequadas para diferentes sistemas de frenagem industrial.
O gabinete de resistor corrugado elétrico Dufew foi projetado para aplicações industriais que exigem absorção de energia confiável e desempenho de frenagem estável. É comumente usado em sistemas inversores de média e alta tensão, guindastes e equipamentos de elevação, elevadores, laminadores, máquinas de mineração, sistemas de manuseio portuário, transportadores de correia, plataformas de teste de motores e outras aplicações de gerenciamento de energia industrial.
| Comparação | Gabinete de resistor corrugado | Caixa de resistor convencional |
|---|---|---|
| Capacidade de energia | Até 500 kW | Geralmente menor faixa de potência |
| Capacidade de tensão | Até 3000V | Principalmente aplicações de baixa tensão |
| Estrutura | Design modular multicamadas | Estrutura única integrada |
| Manutenção | Substituição de módulo individual | Manutenção completa da unidade |
| Resfriamento | Design de fluxo de ar otimizado | Dissipação de calor limitada |
| Aplicativo | Sistemas industriais pesados | Equipamentos de pequeno e médio porte |
Capacidade profissional de fabricação de eletrônicos de potência
A Dufew Electric é especializada em resistores de potência industriais, sistemas de frenagem, reatores, transformadores e soluções de controle de potência.
Com processos de fabricação profissionais e recursos de testes elétricos, a Dufew Electric fornece soluções confiáveis de gabinetes de resistores para clientes industriais globais.
A Dufew Electric fornece soluções profissionais de embalagem e transporte para produtos de gabinetes de resistores corrugados.
Cada gabinete é embalado de forma segura com caixas de madeira padrão de exportação, estruturas de fixação reforçadas e materiais de proteção contra umidade para garantir uma entrega segura durante o transporte de longa distância.
Os métodos de envio disponíveis incluem:
- Frete Marítimo: Adequado para pedidos internacionais de grande volume e equipamentos industriais pesados.
- Transporte Terrestre: Disponível para entrega doméstica e transporte da fábrica até o local.
- Transporte Ferroviário: Adequado para remessa transfronteiriça de equipamentos industriais.
- Frete Aéreo: Disponível para pedidos urgentes de pequeno porte ou de reposição.
Antes do envio, cada gabinete de resistor corrugado é inspecionado, embalado com segurança e preparado de acordo com os requisitos de transporte internacional.
A Dufew Electric concentra-se em resistores industriais, sistemas de frenagem, reatores, transformadores e soluções de controle de potência.
Valores de resistência, classificações de potência, estruturas de gabinete e requisitos de instalação podem ser personalizados de acordo com as necessidades do projeto.
A seleção rigorosa de materiais, o controle de fabricação e os procedimentos de teste garantem uma operação estável em ambientes industriais adversos.
A Dufew Electric oferece suporte a clientes OEM, distribuidores e usuários industriais em todo o mundo com serviço técnico profissional e suporte de entrega.
A Dufew Electric segue rigorosos procedimentos de controle de qualidade em todo o processo de fabricação, incluindo inspeção de materiais, testes elétricos e inspeção do produto final.
Nossos produtos de gabinete de resistor corrugado são suportados por:
- Certificação do Sistema de Gestão da Qualidade ISO 9001
- Certificação CE
- Relatórios de teste de produto
- Registros de testes de desempenho elétrico
Essas certificações e documentos de qualidade garantem desempenho confiável, segurança e conformidade para aplicações industriais globais.
Este produto é usado principalmente para dissipação de energia de alta potência em sistemas de frenagem industrial, aplicações de inversores e equipamentos de acionamento de motor. Absorve a energia regenerativa gerada durante a desaceleração do motor para ajudar a proteger os sistemas eletrônicos de potência contra problemas de sobretensão.
A Dufew Electric fornece soluções personalizadas com potências nominais de 20KW a 500KW de acordo com diferentes requisitos de aplicação industrial, incluindo frequência de frenagem, necessidades de absorção de energia e condições operacionais.
Sim. A Dufew Electric pode personalizar valores de resistência, capacidade de potência, dimensões do gabinete, métodos de resfriamento e estruturas de instalação com base em requisitos técnicos específicos.
É amplamente aplicado em guindastes, elevadores, equipamentos de mineração, laminadores, máquinas portuárias, transportadores e outros sistemas industriais pesados que requerem absorção confiável de energia.
A Dufew Electric aplica projeto de resistor de baixa indutância, conexões de barramento de cobre, sistemas de proteção de temperatura e procedimentos rigorosos de inspeção de qualidade para manter um desempenho estável durante operação de longo prazo.
Sim. A Dufew Electric fornece soluções personalizadas de eletrônica de potência para clientes OEM, distribuidores e usuários industriais em todo o mundo, incluindo suporte técnico e comunicação de projetos.
O projeto de resfriamento pode ser configurado com ventilação natural ou resfriamento por ar forçado usando ventiladores industriais de acordo com a geração de calor, ciclo de trabalho e ambiente de instalação.
