Oferecemos um portfólio abrangente que inclui resistores, unidades de frenagem, reatores, filtros de potência e transformadores, com opções completas de personalização para atender a diversos requisitos de aplicação.

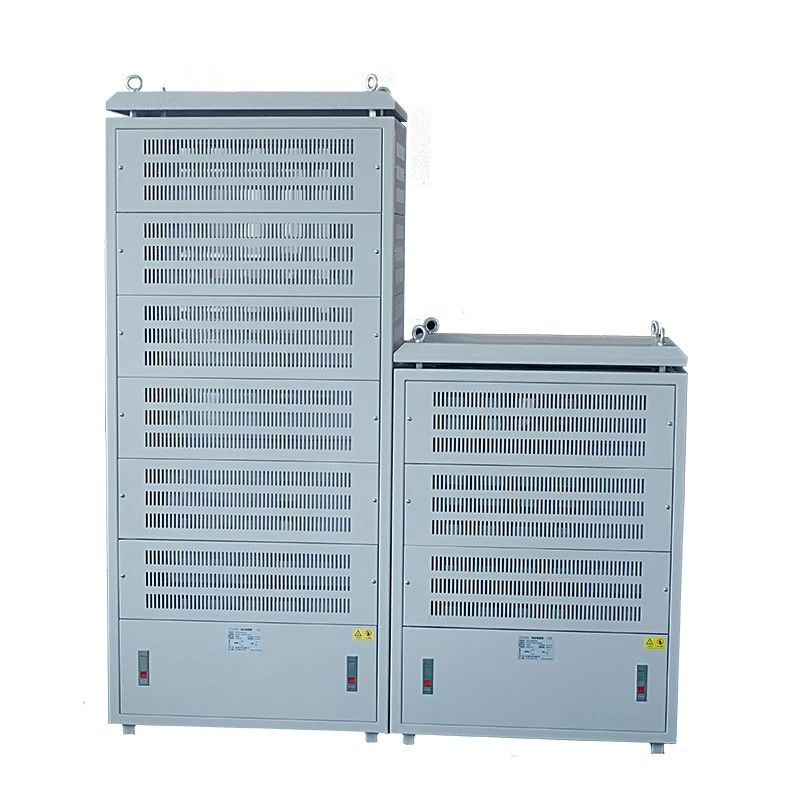

O gabinete do resistor de frenagem elétrica Dufew é uma solução completa de dissipação de energia projetada para aplicações onde os motores freqüentemente geram energia regenerativa durante as operações de frenagem.
Durante a desaceleração, elevação, abaixamento ou mudanças rápidas de carga, energia excessiva pode aumentar a tensão do barramento CC dos conversores de frequência. Ele absorve esta energia regenerada e a converte em calor, ajudando a manter a operação estável do inversor e melhorando a segurança do sistema.
O gabinete integra vários elementos resistores corrugados enrolados em fio através de barras condutoras de aço inoxidável, enquanto barramentos de cobre são usados entre as camadas do resistor para garantir conexões confiáveis de alta corrente.
Com uma faixa de potência de 20KW-500KW, tensão operacional de até 3000V e valores de resistência personalizáveis de 0,01Ω a 1KΩ, a Dufew Electric projeta gabinetes de resistores de frenagem de acordo com a potência específica do motor, ciclo de trabalho de frenagem, ambiente de instalação e requisitos do sistema.
| Parâmetro | Especificação |
|---|---|
| Tipo de produto | Gabinete de resistor de frenagem |
| Potência nominal | 20KW-500KW |
| Tensão de trabalho | ≤3000V |
| Faixa de resistência | 0,01Ω-1KΩ |
| Precisão da Resistência | ±3%, ±5%, ±10% |
| Grau de proteção | IP20-IP54 opcional |
| Coeficiente de temperatura | ≤300 ppm/℃ |
| Grau retardador de chama | UL94V-2 |
| Padrão de Fabricação | GB-5792 |
CRC 100KW 2.7RJ
| Código | Descrição |
|---|---|
| CDC | Gabinete de resistor de frenagem |
| 100 kW | Potência nominal |
| 2,7R | Resistência nominal |
| J | Precisão da resistência (K=±10%, J=±5%, H=±3%) |
Ao contrário das caixas de resistores convencionais usadas principalmente para aplicações de carga simples, o gabinete de resistor de frenagem elétrica Dufew foi projetado para sistemas de acionamento industriais que exigem absorção de energia confiável, controle de tensão do barramento CC e proteção de frenagem.
Durante a frenagem do motor, a energia regenerativa é transferida para o gabinete do resistor e convertida em calor, ajudando a controlar o aumento da tensão do barramento CC e reduzindo o risco de falhas por sobretensão no conversor de frequência.
Este design melhora o desempenho da proteção do inversor e suporta uma operação mais estável de sistemas de acionamento industriais sob condições de frenagem frequentes.
A Dufew Electric adota uma estrutura modular em camadas para simplificar a instalação, manutenção e futura expansão do sistema.
Cada camada de resistor independente inclui um circuito condutor dedicado, sistema de monitoramento de temperatura e caminho de fluxo de ar separado, permitindo que seções individuais sejam inspecionadas ou mantidas sem afetar a operação de outras camadas.
O design modular também suporta camadas adicionais de resistores, configurações de resistência personalizadas e diferentes ciclos de frenagem de acordo com requisitos específicos de energia, ajudando a reduzir os custos de substituição quando a capacidade do equipamento aumenta.
O Gabinete do Resistor de Frenagem integra vários recursos de proteção para melhorar a segurança e a confiabilidade em ambientes operacionais industriais.
Os interruptores de temperatura integrados monitoram continuamente as condições de operação do gabinete. Quando a temperatura ultrapassa o limite predefinido, o sinal de proteção é ativado e o sistema de controle do inversor pode receber um comando de desligamento para reduzir o risco de danos ao equipamento.
A estrutura interna utiliza barras condutoras de aço inoxidável para conexões de resistores e barramentos de cobre entre as camadas do resistor, proporcionando forte suporte mecânico, resistência à corrosão e condutividade elétrica confiável durante operação de longo prazo.
Para aplicações que envolvem ciclos de frenagem frequentes, o gerenciamento térmico eficaz é essencial para manter o desempenho estável do resistor.
A Dufew Electric oferece projetos de resfriamento otimizados, incluindo canais verticais de fluxo de ar, ventilação aprimorada do gabinete, ventiladores de resfriamento forçado opcionais e níveis de proteção personalizados de IP20 a IP54.
O sistema de resfriamento ajuda a controlar a temperatura do resistor e a manter uma operação confiável durante processos contínuos de frenagem industrial.
O gabinete do resistor de frenagem elétrica Dufew é amplamente utilizado em sistemas industriais que requerem absorção de energia regenerativa controlada e desempenho de frenagem dinâmica confiável.
As aplicações incluem guindastes portuários, guindastes de torre e sistemas de elevação, onde o gabinete do resistor ajuda a gerenciar a energia regenerativa gerada durante as operações de elevação e abaixamento.
Em acionamentos de laminadores, equipamentos de mineração e sistemas de transporte, ele suporta processos frequentes de aceleração e desaceleração, proporcionando dissipação estável de energia de frenagem.
O sistema pode ser aplicado em sistemas de acionamento de passo de turbinas eólicas para controlar a energia de frenagem durante operações de ajuste e condições de desligamento de emergência.
Para bancadas de teste de motores industriais e sistemas de teste de equipamentos de energia, o gabinete fornece uma solução de carga resistiva controlada para verificação de desempenho e testes de confiabilidade.
Antes do envio, a Dufew Electric realiza inspeções do produto de acordo com as necessidades do cliente.
Os itens de teste incluem:
| Item de teste | Propósito |
|---|---|
| Teste de resistência dielétrica | Verifique a segurança do isolamento |
| Teste de resistência de isolamento | Confirme o desempenho do isolamento elétrico |
| Teste de sobrecarga | Avalie a capacidade de sobrecarga de curto prazo |
| Teste de desempenho de temperatura | Verifique a estabilidade térmica |
| Teste de carga contínua | Verifique a confiabilidade operacional a longo prazo |
| Inspeção Mecânica | Confirme a estabilidade estrutural |
A Dufew Electric combina experiência profissional em engenharia elétrica com processos de fabricação padronizados para desenvolver soluções personalizadas de resistores de frenagem para sistemas de acionamento industriais. Abrangendo montagem de resistores, fabricação de gabinetes, testes elétricos e inspeção final, todo o processo de produção é controlado para garantir desempenho estável, qualidade consistente e operação confiável em ambientes industriais exigentes.
A Dufew Electric gerencia os principais estágios de produção, desde a montagem do elemento resistor até a integração completa do gabinete. Os módulos de resistores são fabricados de acordo com os valores de resistência exigidos, classificações de potência e condições operacionais, enquanto as estruturas do gabinete são personalizadas com base no espaço de instalação, requisitos de resfriamento, níveis de proteção e métodos de conexão do sistema.
O processo de fabricação inclui montagem de resistor de precisão, instalação de componentes condutores, arranjo de fiação interna, integração de estrutura de resfriamento e fabricação de gabinete. Através do gerenciamento integrado da produção, a Dufew Electric melhora a consistência do produto e garante que cada solução de resistor de frenagem atenda aos requisitos técnicos de diferentes aplicações industriais.
Antes do envio, cada produto acabado passa por uma inspeção elétrica e mecânica abrangente, incluindo medição de resistência, verificação de conexão elétrica, teste de isolamento, teste de rigidez dielétrica e confirmação de especificações. Esses procedimentos de inspeção ajudam a garantir que o equipamento entregue atenda aos requisitos acordados do projeto e mantenha um desempenho confiável durante a operação.
Imagens de produção recomendadas:
Oficina de produção de fábrica
- Linha de montagem de resistores
- Área de fabricação de gabinetes
- Equipamento de teste elétrico
Processo de teste elétrico
- Teste de tensão
- Medição de resistência
- Inspeção final
Esses registros de fabricação demonstram a capacidade de engenharia, os padrões de controle de produção e a experiência da Dufew Electric no fornecimento de soluções personalizadas de resistores industriais.
A Dufew Electric segue procedimentos estruturados de gerenciamento de qualidade durante a seleção de materiais, processamento de produção, montagem e inspeção final para manter o desempenho estável do produto. De acordo com os requisitos do projeto, os clientes podem receber documentos técnicos e registros de qualidade correspondentes para verificação antes da instalação e comissionamento.
Os documentos disponíveis incluem:
- Folhas de especificações do produto
- Relatórios de testes elétricos
- Registros de inspeção
- Documentos de conformidade de materiais
- Relatórios de inspeção de remessa
Como equipamentos elétricos industriais, os gabinetes de resistores de frenagem requerem proteção confiável durante o transporte. A Dufew Electric fornece soluções de embalagem profissionais, incluindo caixas de madeira padrão de exportação, tratamento de proteção contra umidade, estruturas de fixação interna e etiquetas de identificação de produtos para reduzir os riscos de transporte durante a entrega internacional.
Antes do envio, os engenheiros confirmam detalhes importantes da entrega, como dimensões do gabinete, peso do produto, requisitos de elevação, interfaces elétricas e condições de instalação para garantir descarga, instalação e comissionamento tranquilos no local do cliente.
Os métodos de transporte podem ser organizados de acordo com os requisitos do projeto:
Adequado para projetos industriais internacionais e transporte de grandes equipamentos que exigem entrega estável de longa distância.
Adequado para entrega de fábrica no local e projetos industriais regionais com requisitos logísticos flexíveis.
Disponível para remessas industriais transfronteiriças selecionadas, onde são necessárias soluções alternativas de transporte.
Imagens de remessa recomendadas:
- Armazém de produto acabado
- Embalagem em caixa de madeira
- Carregamento de empilhadeira
- Envio de contêineres
A Dufew Electric concentra-se em componentes eletrônicos de potência e soluções de gerenciamento de energia industrial, fornecendo produtos de resistores de frenagem projetados para aplicações que exigem dissipação de energia estável, proteção confiável e operação contínua sob condições de trabalho exigentes.
Cada sistema de frenagem industrial possui diferentes requisitos elétricos e de instalação. A Dufew Electric fornece soluções personalizadas que abrangem valor de resistência, classificação de potência, estrutura do gabinete, projeto de resfriamento, nível de proteção e configuração de conexão para ajudar os clientes a obter a integração adequada do sistema.
Desde a seleção de componentes e montagem de resistores até a integração do gabinete e testes finais, a Dufew Electric mantém um controle rigoroso do processo para melhorar a confiabilidade do produto, a consistência da fabricação e a qualidade de entrega para diferentes projetos industriais.
A Dufew Electric oferece suporte a clientes OEM, distribuidores e usuários industriais com comunicação de engenharia, documentação técnica, fabricação personalizada, verificação de qualidade e serviços de entrega internacional para apoiar projetos desde a avaliação inicial até a instalação final.
Um gabinete de resistor de frenagem absorve a energia regenerativa gerada durante a frenagem do motor e a converte em energia térmica, ajudando a evitar sobretensão do barramento CC nos conversores de frequência e mantendo a operação estável do sistema.
A Dufew Electric avalia os parâmetros do motor, frequência de frenagem, ciclo de trabalho, condições de instalação e requisitos térmicos para selecionar valores de resistência, classificações de potência, estruturas de gabinete e métodos de resfriamento adequados.
Sim. A solução pode ser configurada de acordo com diferentes marcas de inversores, níveis de tensão, requisitos de frenagem e condições de aplicação.
O projeto pode integrar monitoramento de temperatura, interruptores de proteção contra superaquecimento, sistemas de ventilação e níveis de proteção personalizados para melhorar a segurança e a confiabilidade operacionais.
É comumente usado em guindastes, elevadores, equipamentos de mineração, laminadores, sistemas de energia eólica, sistemas de acionamento industrial e equipamentos de teste onde é necessária frenagem frequente ou absorção de energia.
A Dufew Electric segue procedimentos de fabricação controlados e realiza testes elétricos, inspeção de isolamento, verificação de desempenho e verificações finais de qualidade antes do envio.
Sim. A estrutura modular suporta configurações personalizadas de resistores e ajustes futuros de capacidade de acordo com as mudanças nos requisitos do sistema.
