Grandes equipamentos industriais geralmente geram alta energia elétrica durante a operação, exigindo sistemas de resistores confiáveis para gerenciar a energia com segurança.

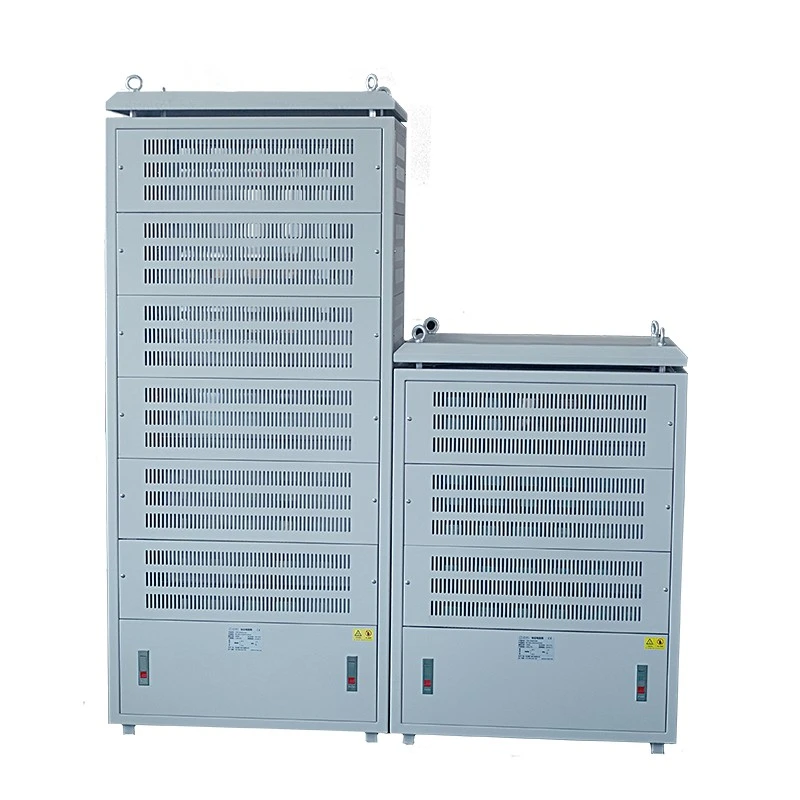

O gabinete de resistor elétrico de alta potência Dufew integra vários elementos de resistor em um sistema de gabinete completo por meio de conexões condutoras de aço inoxidável e barramentos de cobre.
O gabinete foi projetado para:
- Dissipação de energia de alta potência
- Operação de grande corrente
- Aplicações de carga de resistência industrial
- Soluções de resistores personalizadas
Ao contrário das caixas de resistores padrão projetadas para aplicações de pequena e média potência, este gabinete adota uma estrutura modular multicamadas, permitindo maior capacidade de potência, manutenção mais fácil e configuração flexível.
Especificações disponíveis:
Faixa de potência: 20KW 500KW
- Tensão de trabalho: ≤3000V
Faixa de resistência: 0,01Ω 1KΩ
Precisão da resistência: ±3% / ±5% / ±10%
A Dufew Electric fornece soluções personalizadas de acordo com a potência do equipamento, ciclo de trabalho, ambiente de instalação e requisitos elétricos.
| Parâmetro | Especificação |
|---|---|
| Tipo de produto | Gabinete de resistor de alta potência |
| Faixa de potência | 20KW-500KW |
| Tensão de trabalho | ≤3000V |
| Faixa de resistência | 0,01Ω-1KΩ |
| Precisão da Resistência | ±3% / ±5% / ±10% |
| Grau de proteção | IP20/IP23 |
| Coeficiente de temperatura | ≤300 ppm/℃ |
| Grau retardador de chama | UL94V-2 |
| Padrão de Referência | GB-5792 |
A Dufew Electric fornece soluções personalizadas de gabinete de resistor com base nos principais requisitos de aplicação, incluindo capacidade de energia, tensão operacional, valor de resistência, ciclo de trabalho, condições de resfriamento, ambiente de instalação e dimensões do gabinete.
Equipamentos industriais requerem sistemas de resistores que possam suportar operações repetidas, altas cargas térmicas e condições de trabalho exigentes. A Dufew Electric projeta soluções para enfrentar esses desafios e garantir desempenho estável em aplicações de alta potência.
Equipamentos como motores, acionamentos e sistemas de elevação podem gerar excesso de energia elétrica durante a frenagem ou operação. Sem um gerenciamento eficaz da resistência, essa energia pode levar a flutuações de tensão, instabilidade do sistema, ativação de proteção de equipamentos e redução da eficiência operacional.
Aplicações de resistores de alta potência geram calor significativo durante a operação. Sem um projeto térmico adequado, o aumento excessivo da temperatura pode causar distribuição desigual de temperatura, desvio no valor da resistência, envelhecimento acelerado dos componentes e redução da vida útil.
Diferentes projetos industriais exigem diferentes classificações de potência, valores de resistência, níveis de tensão, estruturas de instalação e métodos de resfriamento para atender a condições operacionais específicas.
A Dufew Electric projeta gabinetes de resistores de acordo com os requisitos reais da aplicação, fornecendo soluções personalizadas em vez de apenas modelos fixos padrão.
Uma grande vantagem do gabinete de resistor elétrico de alta potência Dufew é a capacidade de selecionar elementos de resistor adequados de acordo com os requisitos da aplicação.
O gabinete pode integrar diferentes tecnologias de resistores:
| Tipo de elemento resistor | Características | Aplicações Típicas |
|---|---|---|
| Elemento resistor corrugado | Alta densidade de potência, dissipação de calor eficiente, adequada para grande absorção de energia | Sistemas de freio, acionamentos industriais, máquinas pesadas |
| Elemento Resistor Tubular | Estrutura selada, resistência à umidade, forte durabilidade mecânica | Equipamentos externos, portos, sistemas de mineração |
| Elemento resistor alojado em alumínio | Estrutura compacta, boa proteção, instalação flexível | Sistemas de controle industrial, aplicações de resistência compacta |
Este design modular permite que os clientes obtenham uma configuração de resistor adequada sem redesenhar o sistema completo.
Para aplicações industriais de alta potência, a confiabilidade da conexão elétrica afeta diretamente a estabilidade do sistema e o desempenho operacional a longo prazo. O gabinete de resistores elétricos de alta potência Dufew foi projetado com estruturas elétricas reforçadas para suportar condições operacionais exigentes.
O gabinete usa estruturas condutoras de aço inoxidável, conexões de barramento de cobre, arranjos de fiação interna confiáveis e isolamento elétrico entre seções de resistores para garantir uma transmissão de corrente estável.
Este design ajuda a reduzir a resistência da conexão, melhorar a capacidade de transporte de corrente e manter a operação estável sob condições de alta carga.
Vários módulos de resistores podem ser combinados para atingir diferentes requisitos de energia, permitindo configuração flexível de acordo com as condições de aplicação.
O design modular fornece capacidade de potência personalizada, valores de resistência ajustáveis, modificações futuras mais fáceis e adequação para diferentes ciclos de trabalho.
Resistores de alta potência geram calor substancial durante a operação. O gerenciamento térmico eficaz é essencial para manter o desempenho estável da resistência e prolongar a vida útil.
A Dufew Electric otimiza a dissipação de calor por meio de design de fluxo de ar independente, soluções de resfriamento personalizadas e proteção integrada de temperatura.
Cada seção do resistor é organizada com espaço de fluxo de ar dedicado para melhorar a eficiência da remoção de calor, reduzir o acúmulo de calor e manter a temperatura operacional consistente.
De acordo com os diferentes requisitos de aplicação, os métodos de resfriamento podem incluir resfriamento com ar natural, resfriamento com ar forçado e estruturas de ventilação personalizadas.
O gabinete pode integrar componentes de monitoramento e proteção de temperatura para evitar superaquecimento, melhorar a segurança operacional e prolongar a vida útil do resistor.
Os clientes industriais exigem equipamentos que forneçam desempenho confiável e, ao mesmo tempo, permitam manutenção conveniente. O gabinete de resistor elétrico de alta potência Dufew adota uma estrutura interna modular para simplificar a inspeção e a manutenção.
Cada seção de resistor inclui conexões elétricas independentes, estruturas de instalação separadas, acesso claro para manutenção e projetos de proteção individual.
Se uma seção do resistor exigir inspeção, os técnicos poderão fazer a manutenção do módulo afetado sem substituir o gabinete completo, ajudando a reduzir o tempo de manutenção e o tempo de inatividade.
Seções de resistores independentes ajudam a isolar falhas potenciais e a melhorar a confiabilidade geral do sistema durante a operação contínua.
O design modular permite que a capacidade adicional do resistor seja considerada durante futuras atualizações do sistema, proporcionando maior flexibilidade para mudanças nos requisitos da aplicação.
O gabinete de resistor elétrico de alta potência Dufew é usado em indústrias que exigem soluções de resistência confiáveis para absorção de energia, testes e controle de energia.
| Aplicativo | Equipamento Típico | Requisitos principais | Solução Dufew |
|---|---|---|---|
| Sistemas de acionamento industriais | Inversores de frequência variável, sistemas servo, equipamentos de controle de motores | Absorção de energia durante a frenagem e estabilidade operacional | Módulos resistores de alta potência com configuração de resistência personalizada |
| Equipamento de levantamento pesado | Guindastes portuários, guindastes de torre, sistemas de elevação | Ciclos de frenagem frequentes e altas cargas de energia | Design de gabinete de resistor durável para operação repetida |
| Equipamento de mineração | Sistemas de elevação, acionamentos para serviços pesados | Resistência à vibração e operação contínua | Estrutura robusta com desempenho térmico confiável |
| Equipamento de fabricação | Laminadores, máquinas de moldagem por injeção, máquinas têxteis | Desempenho de resistência estável durante a produção | Configuração de resistor personalizada para condições industriais |
| Sistemas de teste de potência | Plataformas de teste de equipamentos, sistemas de teste elétrico | Carga elétrica controlada e verificação de confiabilidade | Flexible high-power load solutions |
A escolha de um gabinete de resistor de alta potência requer mais do que simplesmente selecionar a potência nominal. A Dufew Electric avalia todo o ambiente operacional e os requisitos da aplicação antes de recomendar uma configuração adequada.
O processo de seleção considera os principais parâmetros elétricos, incluindo potência nominal, tensão de trabalho, valor de resistência, requisitos de corrente e ciclo de trabalho, para garantir que o gabinete do resistor atenda aos requisitos do sistema.
As condições operacionais também desempenham um papel importante na seleção da configuração. Fatores como operação contínua ou intermitente, frequência de trabalho, duração da carga e requisitos de absorção de energia precisam ser considerados.
O ambiente de instalação afeta a estrutura do gabinete e o projeto de refrigeração. Considerações importantes incluem instalação interna ou externa, espaço de instalação disponível, condições de resfriamento, exposição à poeira ou umidade e requisitos de manutenção.
Com base nesses fatores, a Dufew Electric fornece seleção adequada de elementos de resistores, estruturas de gabinete e projetos de gerenciamento térmico para atender a diferentes requisitos de aplicações industriais.
| Parâmetro | Especificação |
|---|---|
| Tipo de produto | Gabinete de resistor de alta potência |
| Opções de elemento resistor | Caixa Ondulada / Tubular / Alumínio |
| Capacidade de energia | 20KW-500KW |
| Tensão de trabalho | ≤3000V |
| Faixa de resistência | 0,01Ω-1KΩ |
| Precisão da Resistência | ±3% / ±5% / ±10% |
| Grau de proteção | IP20/IP23 |
| Coeficiente de temperatura | ≤300 ppm/℃ |
| Grau retardador de chama | UL94V-2 |
| Padrão | GB-5792 |
Exemplo: CRC 100KW 2.7R J
| Código | Descrição |
|---|---|
| CDC | Gabinete de resistor de alta potência |
| 100 kW | Potência nominal |
| 2,7R | Resistência nominal |
| J | Precisão da resistência (K=±10%, J=±5%, H=±3%) |
Para garantir uma operação confiável antes da entrega, a Dufew Electric realiza inspeções elétricas e mecânicas.
| Item de teste | Condição de teste | Desempenho |
|---|---|---|
| Resistência Dielétrica | 2500 VCA/50 Hz/60 S | Corrente de fuga ≤10mA |
| Resistência de Isolamento | 1000V CC | ≥100MΩ |
| Sobrecarga de curto prazo | 10 vezes a potência nominal 5S | Nenhum dano visível |
| Vida útil de carga de longo prazo | Operação de ciclo | >9000h |
| Teste de calor úmido | 40℃±2 / 90%-95%UR /100h | △R≤±(1%R+0,05Ω) |
| Ciclo de temperatura | Ciclos de -55°C,55°C,155°C | △R≤±(2%R+0,05Ω) |
| Resistência ao Calor | 350℃/2h | Nenhum dano óbvio |
| Item de teste | Doença | Desempenho |
|---|---|---|
| Força terminal | 45N/30S | Sem frouxidão |
| Resistência à vibração | 5-200Hz,1g,98m/S² | Sem danos estruturais |
A Dufew Electric integra fabricação de componentes de resistores, montagem de gabinetes, projeto térmico, testes elétricos e suporte de engenharia personalizado para fornecer soluções completas de resistores de potência para aplicações industriais.
Essa capacidade de fabricação integrada ajuda a garantir a consistência do produto e o controle de qualidade durante todo o processo, desde a seleção e produção do resistor até a entrega final.
O processo de montagem do resistor inclui seleção do elemento do resistor, verificação do valor da resistência e montagem da conexão elétrica para garantir desempenho elétrico estável.
A integração do gabinete inclui instalação de resistor multicamadas, montagem de barramento de cobre, instalação de componentes de proteção e integração de estrutura de resfriamento para obter operação confiável em condições de alta potência.
Antes do envio, cada gabinete é inspecionado para verificar a precisão da resistência, o desempenho do isolamento elétrico, a confiabilidade da conexão, a qualidade da montagem mecânica e a conformidade com as especificações do produto.
A Dufew Electric segue procedimentos estruturados de gerenciamento de qualidade para garantir desempenho estável do produto e operação confiável durante toda a vida útil.

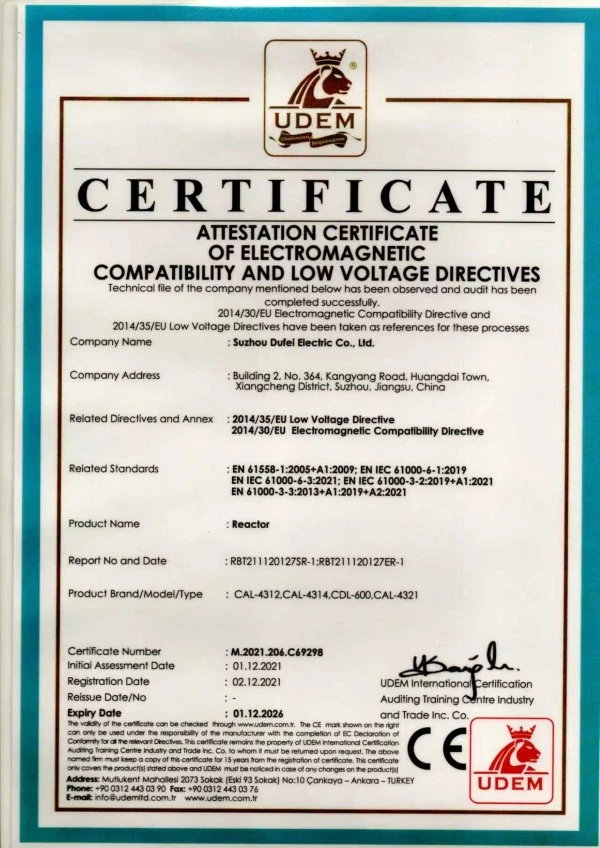

Os documentos de qualidade incluem:

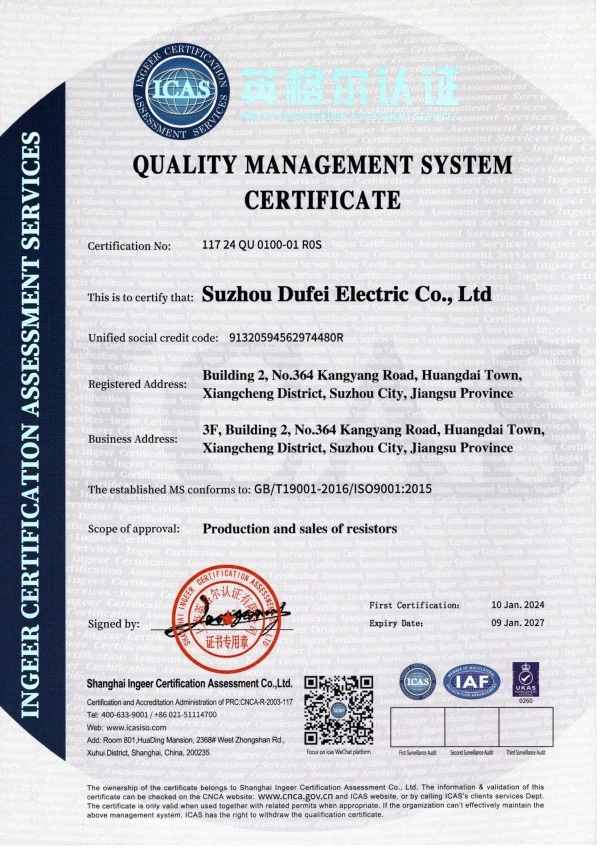

- Certificação do Sistema de Gestão da Qualidade ISO9001

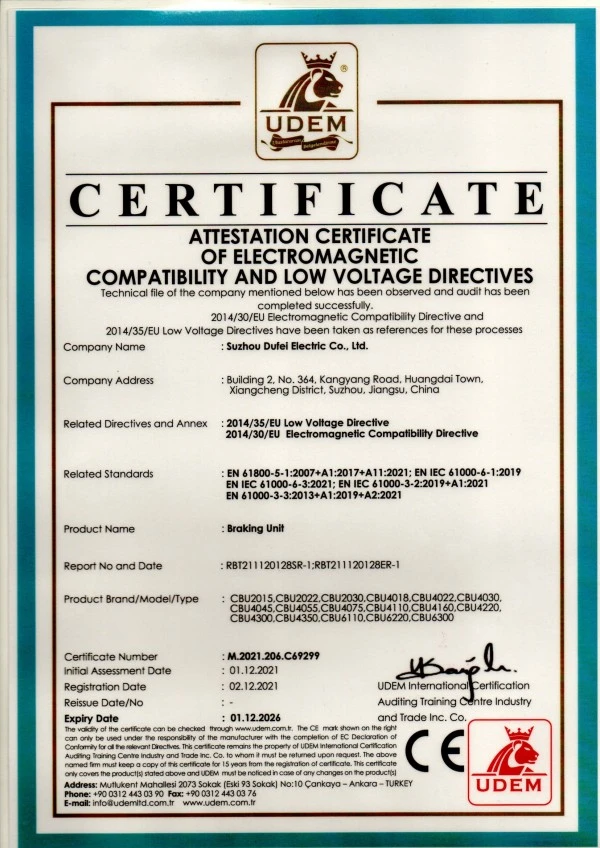

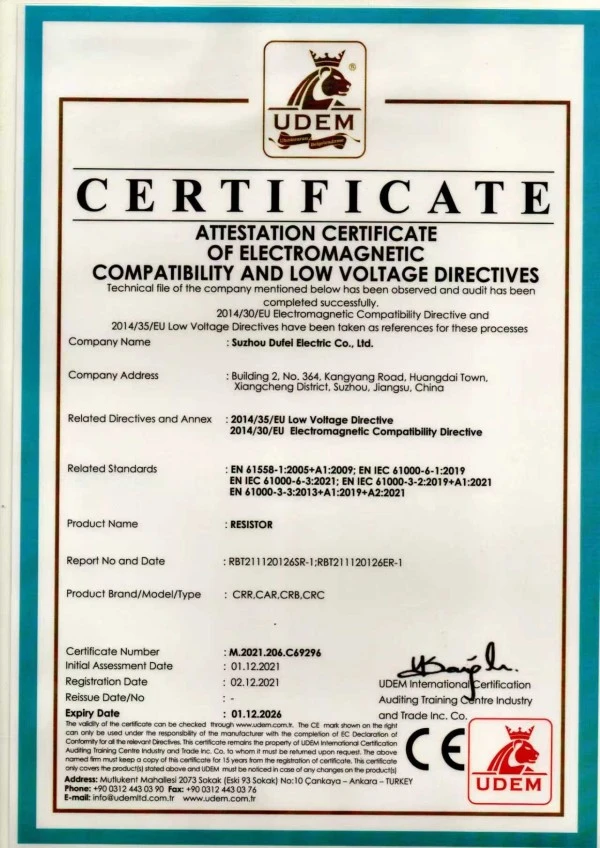

- Certificação CE
- Relatórios de testes de produtos
- Registros de inspeção de fábrica
Documentos técnicos e relatórios de inspeção podem ser fornecidos de acordo com requisitos específicos do projeto.
Como equipamentos industriais, os gabinetes de resistores de alta potência exigem uma preparação confiável para o transporte para garantir a segurança do produto durante o transporte e uma instalação tranquila após a entrega.

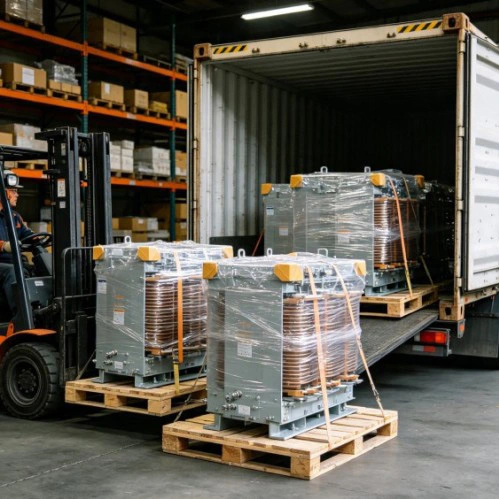

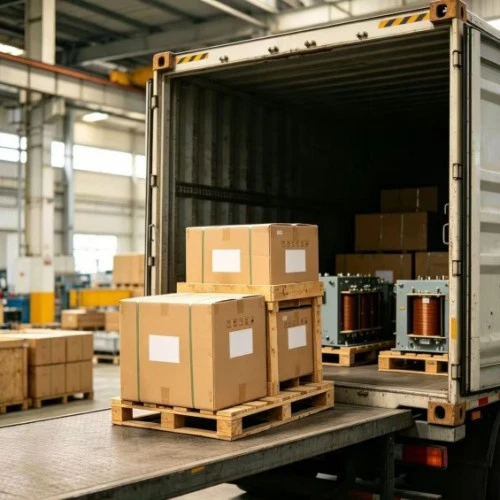

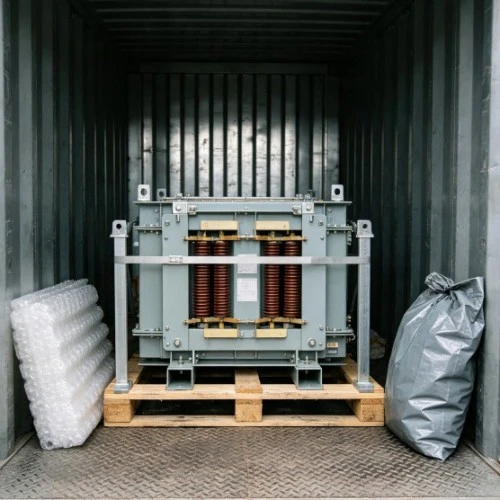

A Dufew Electric fornece soluções de embalagem padrão de exportação, incluindo proteção contra umidade, estruturas de reforço interno e etiquetas de identificação de produtos para melhorar a confiabilidade do transporte.
Antes do envio, os engenheiros confirmam os principais detalhes, como dimensões do gabinete, peso do produto, requisitos de elevação e informações de instalação para ajudar os clientes a concluir a instalação com eficiência após a entrega.
Um gabinete de resistor de alta potência é usado para absorção de energia de alta potência, simulação de carga elétrica, limitação de corrente e várias aplicações de resistência industrial onde é necessário controle de energia confiável.
As soluções Dufew Electric suportam classificações de potência de 20KW a 500KW e podem ser configuradas de acordo com os requisitos específicos do cliente.
Sim. Diferentes elementos de resistor, incluindo tipos de resistores corrugados, tubulares e alojados em alumínio, podem ser selecionados de acordo com as condições de aplicação e requisitos de desempenho.
Sim. A Dufew Electric fornece soluções personalizadas com base na classificação de potência, valor de resistência, nível de tensão, dimensões do gabinete, projeto de resfriamento e outros requisitos de aplicação.
O gabinete usa design de fluxo de ar otimizado, arranjo adequado de camadas de resistores e sistemas de resfriamento opcionais para manter um desempenho térmico estável durante a operação.
Os clientes devem fornecer informações importantes sobre a aplicação, incluindo potência necessária, tensão, valor de resistência, ciclo de trabalho e ambiente de instalação, permitindo que a Dufew Electric projete uma solução adequada.
Sim. A Dufew Electric fornece suporte de engenharia, documentos técnicos e informações sobre testes de produtos de acordo com requisitos específicos do projeto.
Diferentes aplicações industriais requerem diferentes configurações de resistores. A Dufew Electric fornece soluções personalizadas com base nos requisitos de energia, condições de tensão, configuração de resistência, ambiente operacional e requisitos de instalação.
Com capacidade de fabricação profissional e suporte de engenharia, a Dufew Electric ajuda os clientes a desenvolver soluções confiáveis de resistores industriais para diferentes aplicações de energia.
Entre em contato com a Dufew Electric para discutir os requisitos do seu projeto e receber uma solução de resistor industrial adequada.
