Oferecemos um portfólio abrangente que inclui resistores, unidades de frenagem, reatores, filtros de potência e transformadores, com opções completas de personalização para atender a diversos requisitos de aplicação.

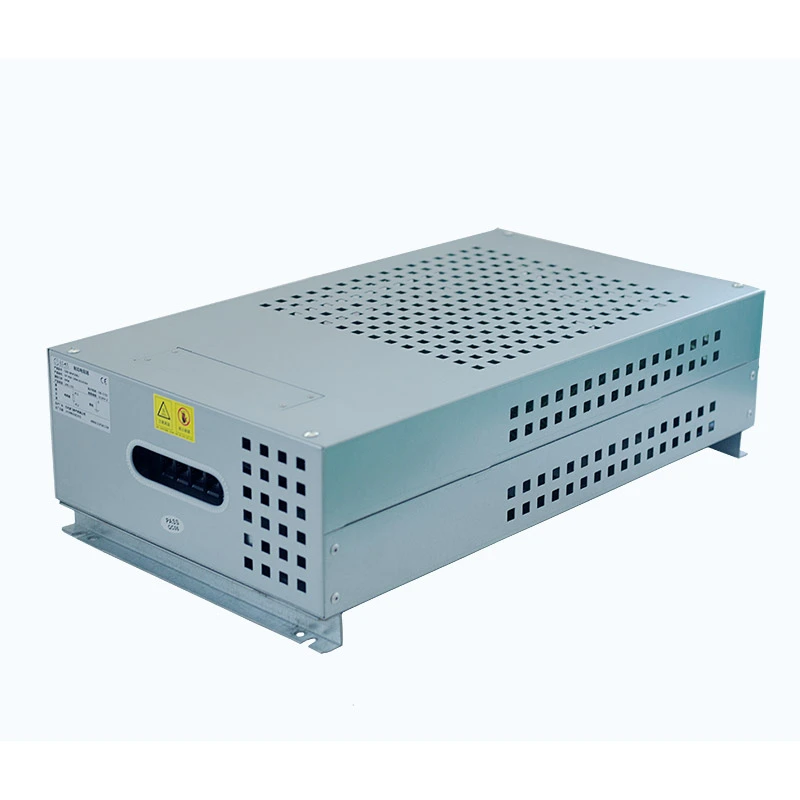

A caixa de resistor tubular é um conjunto de resistor de alto desempenho projetado para absorver e dissipar o excesso de energia elétrica gerada durante a desaceleração do motor, parada de emergência ou processos de teste de carga. É amplamente utilizado em sistemas de acionamento industriais, equipamentos eletrônicos de potência e aplicações de gerenciamento de energia.
Fabricada pela Dufew Electric, a caixa do resistor adota elementos de resistor tubulares de aço inoxidável selados com fios de resistência de liga de níquel-cromo enrolados com precisão no interior. A estrutura interna é preenchida com material isolante de óxido de magnésio (MgO) de alta densidade, que proporciona excelente isolamento elétrico e transferência de calor eficiente.
Comparado com resistores tradicionais de fio enrolado de tipo aberto ou caixas de resistores convencionais, o design tubular oferece melhor proteção contra poeira, umidade, contaminação por óleo e impacto mecânico, tornando-o adequado para ambientes industriais exigentes.
Cada elemento resistor tubular suporta uma faixa de potência de 50W a 3000W. Vários elementos podem ser conectados em série ou paralelo para obter classificações de potência personalizadas de até 30kW, com valores de resistência disponíveis de 0,01Ω a 1kΩ.
Cada tubo do resistor é vedado de forma independente com um revestimento externo de aço inoxidável e preenchido com material de isolamento de óxido de magnésio. A estrutura totalmente fechada evita que umidade, poeira e óleo cheguem ao fio de resistência, melhorando a estabilidade e a vida útil a longo prazo.
Os elementos tubulares são dispostos horizontalmente com espaçamento suficiente entre cada tubo. Este design melhora a circulação do fluxo de ar e permite que o calor seja transferido uniformemente através da superfície metálica, reduzindo o superaquecimento localizado durante a operação contínua.
A caixa do resistor combina elementos tubulares de aço inoxidável com um invólucro metálico protetor para melhorar a resistência contra corrosão, poeira industrial e ambientes operacionais agressivos. É adequado para aplicações em oficinas, instalações externas e locais industriais com alta umidade ou exposição química.
Cada elemento resistor tubular é montado de forma independente, permitindo a substituição individual sem remover a caixa do resistor completa. Isso reduz o tempo de manutenção e minimiza o tempo de inatividade do equipamento.
- Estrutura tubular totalmente vedada: Protege os elementos de resistência interna contra umidade, poeira, óleo e contaminantes industriais.
- Alta condutividade térmica: O enchimento de óxido de magnésio proporciona transferência de calor eficiente e desempenho de temperatura estável.
- Forte durabilidade mecânica: A construção em aço inoxidável oferece excelente resistência à vibração e proteção contra impactos.
- Configuração flexível: suporta valores de resistência, classificações de potência e estruturas de instalação personalizados.
- Desempenho estável sob operação frequente: Adequado para ciclos repetidos de frenagem e absorção de energia.
- Design que economiza espaço: A estrutura compacta permite uma instalação flexível dentro de gabinetes elétricos ou sistemas de equipamentos.
A caixa de resistor tubular é amplamente aplicada em sistemas industriais que exigem dissipação de energia e controle de frenagem eficazes, incluindo sistemas de frenagem com conversor de frequência, circuitos de consumo de energia de servo acionamento, elevadores e equipamentos de elevação, guindastes e outras máquinas pesadas.
Também é adequado para máquinas-ferramenta CNC, sistemas de transporte, máquinas de moldagem por injeção, máquinas de embalagem, energia eólica e equipamentos de energia renovável, sistemas de teste de carga e descarga de baterias, bem como aplicações de teste de carga industrial.
| Parâmetro | Especificação |
|---|---|
| Faixa de potência | 1kW-30kW |
| Tensão de trabalho | ≤1200V |
| Faixa de resistência | 0,01Ω-1kΩ |
| Tolerância de Resistência | ±3%, ±5%, ±10% |
| Grau de proteção | IP20/IP23 |
| Coeficiente de temperatura | ≤300 ppm/℃ |
| Grau retardador de chama | UL94V-2 |
| Material de isolamento | Óxido de magnésio de alta densidade |
| Material do fio de resistência | Liga de níquel-cromo |
| Padrão | GB-5792 |
| Item de desempenho | Condição de teste | Exigência |
|---|---|---|
| Resistência Dielétrica | 2500 VCA, 50 Hz/60 S | Corrente de fuga ≤10mA |
| Resistência de Isolamento | 1000V CC | ≥100MΩ |
| Sobrecarga de curto prazo | 10 vezes a potência nominal, 5S | Nenhum dano visível |
| Vida útil de carga contínua | Operação cíclica | >9000h |
| Teste de calor úmido | 40°C±2°C, 90%-95% UR, 100h | △R≤±(1%R+0,05Ω) |
| Ciclagem de temperatura | -55℃/55℃/155℃ ciclismo | △R≤±(2%R+0,05Ω) |
| Resistência ao Calor | 350℃/2h | Nenhum dano óbvio |
| Coeficiente de temperatura | Condição de carga nominal | <300 ppm/℃ |
| Item de desempenho | Condição de teste | Exigência |
|---|---|---|
| Força terminal | 45N/30S | Sem folga ou dano |
| Resistência à vibração | 5-200Hz, 1g | Sem danos estruturais |
| Resistência ao calor de soldagem | 350±5°C, 3S | Nenhum dano visível |
| Soldabilidade | 235±5°C, 5S | Cobertura de solda >95% |
A Dufew Electric fornece soluções personalizadas de caixa de resistor tubular com base em diferentes requisitos de aplicação industrial, incluindo potência nominal, valor de resistência, condições de tensão, número de tubos de resistor, métodos de conexão, dimensões do gabinete, estrutura de instalação e nível de proteção.
Vários elementos de resistor tubular podem ser configurados através de conexões em série ou paralelas para atingir diferentes requisitos de desempenho de frenagem e testes de carga, permitindo que o produto se adapte a diversas condições operacionais.
| Item de comparação | Caixa de resistor tubular | Caixa tradicional de resistor de alumínio/corrugado |
|---|---|---|
| Proteção Interna | Tubo de aço inoxidável totalmente selado com enchimento de MgO | Algumas estruturas possuem elementos de resistência expostos ou menos protegidos |
| Resistência à umidade e poeira | Excelente desempenho de vedação contra água, poeira e óleo | Mais vulnerável em ambientes agressivos |
| Resistência Mecânica | Estrutura metálica tubular forte com alta resistência à vibração | Invólucros finos ou estruturas cerâmicas podem ser mais frágeis |
| Manutenção | Elementos tubulares individuais podem ser substituídos separadamente | A manutenção pode exigir a substituição de componentes maiores |
| Adaptabilidade Industrial | Adequado para ambientes úmidos, empoeirados e pesados | Usado principalmente em condições operacionais padrão |
A caixa de resistor tubular usa elementos de resistor tubular de aço inoxidável selados preenchidos com material de isolamento de óxido de magnésio de alta densidade. Essa estrutura oferece melhor proteção contra umidade, poeira, contaminação por óleo e estresse mecânico em comparação com designs tradicionais de fio enrolado ou corrugado de tipo aberto.
Este produto é comumente utilizado para absorção de energia em conversores de frequência, servoacionamentos, elevadores, guindastes, máquinas CNC e outros equipamentos com acelerações e desacelerações frequentes. Também é adequado para testes de carga industrial, testes de descarga de bateria e sistemas de controle de energia.
Sim. Dufew oferece suporte à personalização de valores de resistência, potência nominal, requisitos de tensão, dimensões do gabinete, métodos de conexão e estruturas de instalação de acordo com diferentes aplicações industriais.
Sim. O design modular do elemento tubular permite que um único tubo resistor danificado seja removido e substituído sem alterar o conjunto completo, ajudando a reduzir os custos de manutenção e o tempo de inatividade do equipamento.
Sim. A estrutura do tubo metálico selado oferece excelente resistência à umidade, poeira, vibração e contaminação por óleo. Ele pode operar de forma confiável em oficinas industriais, equipamentos externos e outros ambientes exigentes.
