Oferecemos um portfólio abrangente que inclui resistores, unidades de frenagem, reatores, filtros de potência e transformadores, com opções completas de personalização para atender a diversos requisitos de aplicação.

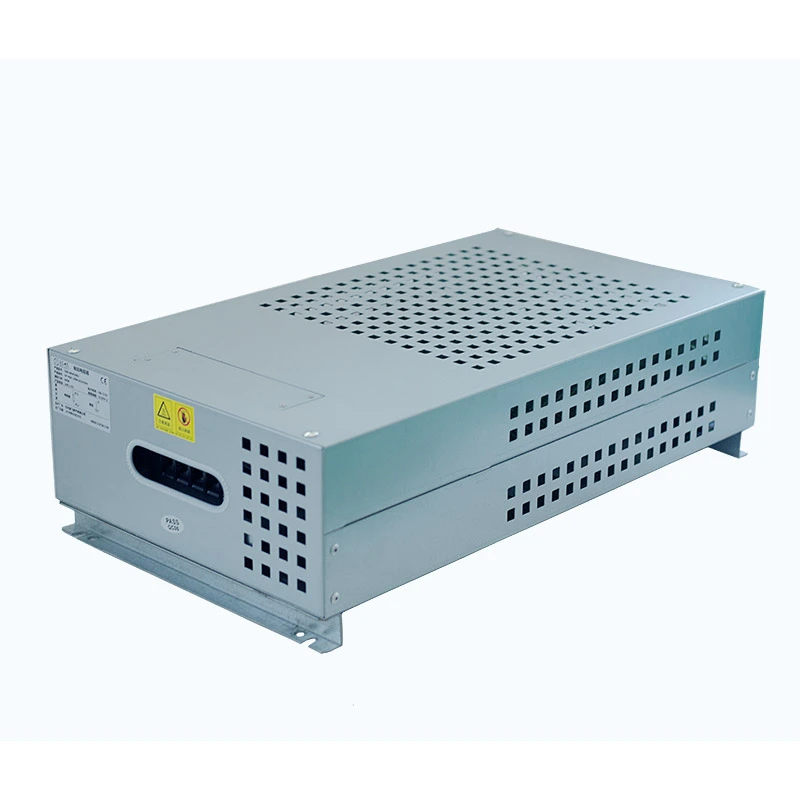

A caixa de resistor corrugado DUFEW é um conjunto de resistor de alta potência que integra vários elementos de resistor corrugado por meio de métodos de conexão em série e paralelo e os fixa dentro de um gabinete profissional. Foi especialmente desenvolvido para superar a limitação de potência de resistores individuais e fornecer desempenho estável de absorção de energia para sistemas elétricos de alta potência.
A caixa do resistor suporta uma potência máxima de 30KW, valores de resistência de 0,01Ω a 1KΩ e opções de precisão de resistência de ±3%, ±5% e ±10%. A estrutura interna inclui um bloco terminal de alta corrente e uma chave de proteção de temperatura, enquanto o grau de proteção do gabinete pode ser personalizado de acordo com os diferentes requisitos da aplicação.
Como um fabricante e fornecedor experiente na China, a DUFEW fornece soluções personalizadas para sistemas de frenagem, inversores de frequência variável, equipamentos de automação industrial, elevadores, guindastes, laminadores e outras aplicações que exigem dissipação eficiente de energia.
A estrutura interna da caixa de resistores corrugados consiste em vários elementos de resistores corrugados dispostos em circuitos em série e paralelos e montados com segurança dentro de um gabinete especialmente projetado. Esta configuração modular melhora a capacidade de energia enquanto mantém um desempenho elétrico estável e uma manutenção conveniente.
O gabinete é fabricado em chapa de aço revestida de alumínio e zinco, que oferece excelente resistência à corrosão, resistência mecânica e capacidade de dissipação de calor. A estrutura de ventilação integrada ajuda a otimizar o fluxo de ar e a manter a temperatura estável durante a operação contínua.
Um bloco terminal de alta corrente é instalado dentro da caixa do resistor para simplificar as conexões elétricas externas. O interruptor de proteção de temperatura integrado desconecta automaticamente o circuito quando a temperatura interna excede o limite de segurança predefinido, evitando danos por superaquecimento.
De acordo com os requisitos do cliente, a DUFEW pode fornecer ventiladores de resfriamento opcionais, controle de grupo de resistores independente e níveis de proteção personalizados. O produto foi projetado de acordo com o padrão GB-5792 e é adequado para ambientes industriais exigentes.
Exemplo: CRB 10KW 13,6R J
| Código | Descrição |
|---|---|
| CRB | Caixa de resistores corrugados / Caixa de resistores de frenagem |
| 10KW | Potência nominal |
| 13,6R | Resistência nominal |
| J | Tolerância de resistência (K=10%, J=5%, H=3%) |
| Parâmetro | Especificação |
|---|---|
| Faixa de potência | 1KW-30KW |
| Tensão de trabalho | ≤1200V |
| Faixa de resistência | 0,01Ω---1KΩ |
| Tolerância de Resistência | ±3/±5/±10 |
| Grau de proteção | IP20/IP23 |
| Coeficiente de temperatura | ≤300 ppm/℃ |
| Grau retardador de chama | UL 94V-2 |
| Conformidade padrão | GB-5792 |
A DUFEW fornece soluções personalizadas de caixas de resistores corrugados com base em diferentes condições operacionais industriais. Os clientes podem selecionar classificações de potência, valores de resistência, métodos de resfriamento, níveis de proteção e configurações de circuito interno adequados de acordo com os requisitos do sistema.
O design modular permite que múltiplas unidades de resistores sejam combinadas em diferentes níveis de potência, tornando o produto adequado para aplicações com alta energia de frenagem, acelerações e desacelerações frequentes e operação contínua.
As opções de personalização incluem:
- Potência nominal personalizada
- Valor de resistência personalizado
- Projeto de circuito de resistor multigrupo
- Instalação adicional de ventilador de resfriamento
- Estrutura de gabinete personalizada
- Produção OEM de acordo com desenhos do cliente
A caixa de resistores corrugados absorve a energia regenerativa gerada durante a desaceleração do motor e ajuda a evitar falhas de sobretensão no barramento CC.
Projetado para operações frequentes de frenagem em guindastes, equipamentos de elevação e sistemas de manuseio de materiais.
Fornece desempenho de frenagem estável para motores de alta potência operando sob condições de carga contínua.
Adequado para sistemas de elevadores que exigem aceleração, desaceleração e controle de consumo de energia frequentes.
Usado como um componente confiável de carga de alta potência para testes elétricos e aplicações de dissipação de energia.
A caixa de resistor corrugado DUFEW adota uma estrutura modular de resistor interno. Vários elementos resistores são divididos em grupos independentes e conectados através de circuitos separados, facilitando a manutenção e reduzindo os custos de substituição.
Quando um único grupo de resistores falha, os técnicos só precisam substituir o módulo danificado em vez de substituir toda a caixa do resistor. Este projeto melhora significativamente a disponibilidade do equipamento e reduz as despesas de manutenção a longo prazo.
Os elementos do resistor interno são divididos em circuitos separados. Uma única seção danificada pode ser substituída de forma independente, sem afetar a operação de outros grupos de resistores.
O bloco terminal de alta corrente montado na parte frontal fornece fiação centralizada e organizada. Cabos de alimentação grandes podem ser conectados e desconectados facilmente durante a instalação, inspeção e manutenção.
O interruptor de proteção de temperatura padrão desconecta automaticamente o circuito quando ocorrem condições anormais de temperatura, evitando danos ao resistor causados por superaquecimento durante a operação autônoma.
A caixa de resistores corrugados DUFEW é especialmente projetada para equipamentos pesados que exigem frenagens frequentes, alta absorção de energia e operação contínua prolongada.
É adequado para aplicações industriais, como laminadores, guindastes portuários e elevadores pesados, onde os resistores de frenagem precisam suportar repetidos ciclos de descarga de energia.
Adequado para equipamentos com condições frequentes de feedback de energia, incluindo laminadores, máquinas portuárias e elevadores de carga pesada. A vida útil cíclica pode exceder 9.000 horas sob condições operacionais especificadas.
Para aplicações de alta potência ou ambientes de alta temperatura, ventiladores de resfriamento podem ser instalados para melhorar a eficiência da dissipação de calor e manter a operação estável.
As dimensões uniformes do gabinete permitem que múltiplas caixas de resistores sejam instaladas em paralelo, fornecendo uma solução de layout elegante para grandes sistemas de teste e equipamentos completos de controle elétrico.
O elemento resistor é fabricado a partir de tiras de liga de constante ou níquel-cromo formadas em uma estrutura corrugada. Este design reduz a indutância parasita e melhora o desempenho de resposta, tornando-o adequado para frenagem por pulso de alta frequência e aplicações industriais exigentes.
A área de superfície aumentada da tira ondulada aumenta a eficiência da dissipação de calor, enquanto mantém um coeficiente de temperatura de ≤300 ppm/℃ para desempenho de resistência estável durante a operação.
As principais vantagens incluem características de baixa indutância, excelente estabilidade térmica, dissipação de calor eficiente e desempenho confiável sob condições de carga de pulso frequente.
O gabinete é construído em chapa de aço revestida de alumínio e zinco, proporcionando forte resistência à corrosão e proteção contra oxidação para ambientes industriais. Dobra de precisão, processos de soldagem e canais de ventilação otimizados melhoram a resistência estrutural e a eficiência do fluxo de ar.
As principais vantagens incluem resistência à corrosão, durabilidade mecânica, melhor gerenciamento térmico e adaptabilidade a condições de trabalho exigentes.
Suportes de cerâmica ou mica de alta temperatura são usados para fixar os elementos do resistor corrugado, ao mesmo tempo que fornecem isolamento elétrico entre os componentes de aquecimento e o gabinete. A estrutura de isolamento mantém um desempenho confiável sob condições térmicas de até 350°C.
As principais vantagens incluem resistência a altas temperaturas, isolamento elétrico estável, maior segurança e longa vida útil sob estresse térmico contínuo.
A caixa do resistor adota uma estrutura terminal de barramento de cobre de alta corrente projetada para conexão confiável em aplicações de alta potência. O design da fiação multicircuito ajuda a organizar as conexões dos cabos, reduzir a geração de calor e melhorar a estabilidade elétrica.
As principais vantagens incluem alta capacidade de transporte de corrente, instalação conveniente, conexão elétrica estável e adequação para grandes sistemas de energia.
As configurações opcionais incluem interruptores de proteção de temperatura e ventiladores de resfriamento axiais. O interruptor de temperatura fornece segurança adicional ao desconectar o circuito quando ocorrem condições anormais de temperatura, enquanto o resfriamento por ar forçado ajuda a reduzir o aumento de temperatura e melhora a capacidade de operação contínua em instalações fechadas.
| Desempenho Elétrico | Condições de teste | Desempenho |
|---|---|---|
| Resistência Dielétrica | 2500 VCA/50 Hz/60 S | Corrente de fuga ≤10mA |
| Resistência de Isolamento | 1000V CC | Resistência de isolamento ≥100MΩ |
| Sobrecarga de curto prazo | 10 vezes a potência nominal para 5S | Nenhum dano visível |
| Vida útil de carga de longo prazo | Operação cíclica (descarga 10S, intervalo 90S) | Mais de 9000h |
| Calor úmido em estado estacionário | 40°C±2/90%-95%UR/100h | △R≤±（1%R+0,05Ω） |
| Mudança rápida de temperatura | -55°C, 55°C, 155°C cada por 15 minutos, 5 ciclos | △R≤±（2%R+0,05Ω） |
| Resistência ao Calor | 350℃/2h | Nenhuma descoloração ou dano óbvio |
| Coeficiente de temperatura | Comparação entre resistência nominal de carga e resistência estática | Menos de 300 ppm/℃ |
| Retardo de chama | 10 vezes a potência nominal por 5 minutos | Brilho vermelho, mas sem chama |
| Desempenho Mecânico | Condições de teste | Desempenho |
|---|---|---|
| Força terminal | 45N/30S | Sem afrouxamento ou danos visíveis |
| Resistência à vibração | 5-200Hz, 1g, 98m/S² | Nenhum dano estrutural visível |
| Resistência ao calor de soldagem | Terminal de chumbo imerso em solda de 350±5℃ para 3S | △R≤±（1%R+0,05Ω） Nenhum dano externo visível, marcação clara |
| Soldabilidade | Terminal imerso em solda 235±5℃ para 5S | Cobertura de solda na superfície do terminal ≥95% |
A seleção de uma solução adequada de resistor de frenagem é importante para melhorar a estabilidade, a segurança e a eficiência da manutenção do sistema. Comparado com resistores individuais de alumínio, resistores tubulares ou elementos de resistor independentes, o DUFEW oferece um design mais integrado com proteção aprimorada, gerenciamento térmico e instalação mais fácil para aplicações de energia industrial.
| Dimensão de comparação | Caixa de resistor corrugado | Carcaça única tradicional de alumínio / resistor tubular / independente |
|---|---|---|
| Capacidade de manuseio de energia | Vários elementos resistores corrugados podem ser combinados por meio de circuitos em série e paralelo, permitindo que um único gabinete atinja capacidade de energia de até 30KW, ao mesmo tempo que fornece proteção unificada e gerenciamento de conexão. | Os resistores individuais geralmente têm capacidade de potência limitada. Múltiplas unidades requerem combinação adicional, fiação e estruturas de proteção, aumentando a complexidade da instalação. |
| Desempenho de alta frequência | A estrutura de tira de liga corrugada fornece características de baixa indutância, ajudando a reduzir picos de tensão, interferência eletromagnética e instabilidade durante operações de frenagem de alta frequência. | Estruturas de resistores tradicionais podem gerar indutância parasita mais alta, o que pode afetar o desempenho em aplicações com comutação rápida ou condições de frenagem por pulso. |
| Proteção e Segurança | O invólucro metálico integrado protege os elementos de aquecimento internos contra poeira, umidade e contato acidental. Os graus de proteção podem ser personalizados de acordo com os requisitos da aplicação. | Os elementos do resistor expostos fornecem proteção ambiental limitada e podem exigir coberturas de segurança ou componentes de proteção adicionais. |
| Gestão Térmica | A estrutura interna do fluxo de ar e o arranjo otimizado do resistor melhoram a distribuição de calor e reduzem o acúmulo de temperatura local durante a operação contínua. | Vários resistores independentes instalados juntos podem não ter uma organização eficaz do fluxo de ar, aumentando o risco de aquecimento desigual e envelhecimento acelerado. |
| Conveniência de manutenção | A estrutura interna modular permite fácil inspeção e substituição. Terminais integrados e componentes de proteção de temperatura simplificam os procedimentos de manutenção. | Instalações de resistores separados geralmente exigem processos mais complicados de fiação e substituição de componentes sem proteção e monitoramento centralizados. |
R: Esta solução é adequada quando a aplicação requer maior capacidade de energia, proteção de gabinete integrada ou manutenção mais conveniente do que um único resistor pode fornecer. É comumente aplicado em sistemas de acionamento de frequência variável, guindastes, elevadores, laminadores e outros equipamentos industriais com requisitos frequentes de frenagem.
R: O interruptor de proteção de temperatura integrado monitora a temperatura operacional continuamente. Quando a temperatura excede o limite de segurança predefinido, o dispositivo de proteção desconecta o circuito para reduzir riscos de superaquecimento e proteger o sistema de resistores.
R: Sim. Para aplicações que envolvem alta potência, ciclos de frenagem frequentes ou condições de ventilação limitadas, um sistema de ventilador de resfriamento opcional pode ser instalado para melhorar a dissipação de calor e manter a operação estável.
R: Sim. Os elementos do resistor interno podem ser configurados em vários grupos independentes de acordo com os requisitos da aplicação. Isso permite ajuste flexível de carga, isolamento de falhas mais fácil e maior confiabilidade do sistema.
R: As configurações padrão suportam classificações de potência de 1KW a 30KW. Para aplicações que requerem diferentes níveis de potência, a DUFEW pode desenvolver soluções personalizadas com base nas condições operacionais e especificações técnicas.
R: Os valores de resistência podem ser personalizados de acordo com os requisitos do sistema. As opções padrão incluem diferentes faixas de resistência e tolerâncias de ±3%, ±5% e ±10%, dependendo da aplicação elétrica.
R: É amplamente utilizado em aplicações industriais de acionamento e controle de energia, incluindo acionamentos de frequência variável, guindastes, máquinas portuárias, elevadores, laminadores, equipamentos de automação e sistemas de testes elétricos. É especialmente adequado para aplicações que exigem frenagens repetidas, dissipação de energia e desempenho térmico estável.
R: Sim. DUFEW oferece suporte a projetos personalizados de acordo com os requisitos do cliente, incluindo classificação de potência, valor de resistência, estrutura do gabinete, nível de proteção, método de resfriamento e configuração do circuito interno. Os clientes podem fornecer detalhes da aplicação ou desenhos técnicos, e os engenheiros da DUFEW desenvolverão uma solução adequada com base nas condições operacionais reais.
