Oferecemos um portfólio abrangente que inclui resistores, unidades de frenagem, reatores, filtros de potência e transformadores, com opções completas de personalização para atender a diversos requisitos de aplicação.

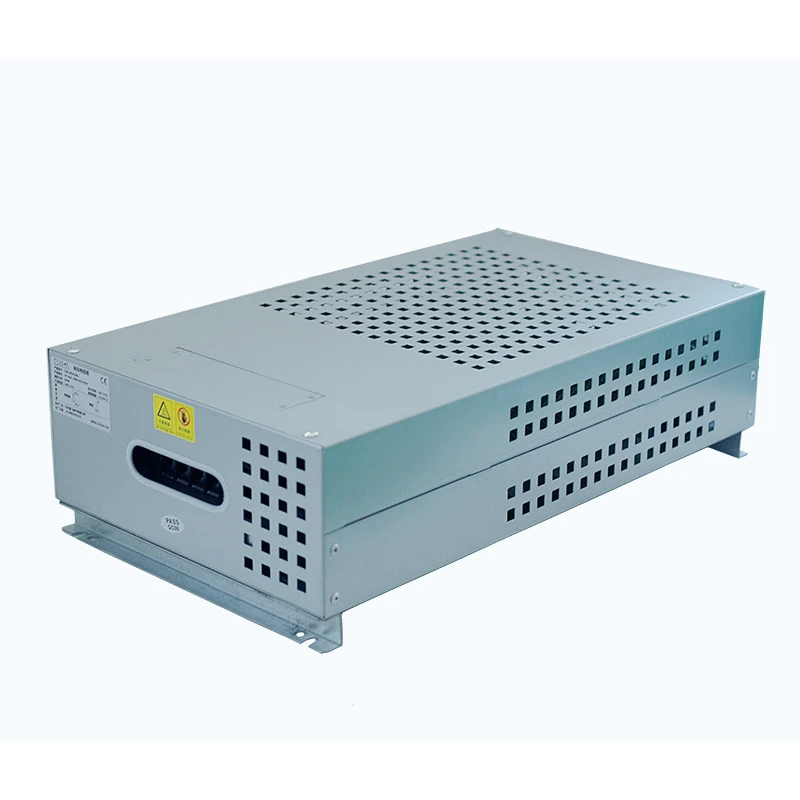

Uma caixa de resistor de carga é um dispositivo de teste elétrico que usa elementos de resistor para simular condições reais de consumo de energia de equipamentos elétricos. Ao converter energia elétrica em calor controlado durante a operação, permite que os engenheiros avaliem a estabilidade da saída, a capacidade de carga, a resposta à sobrecarga, as funções de proteção e a confiabilidade operacional a longo prazo.
Ao contrário das soluções de resistor de frenagem que são projetadas principalmente para absorver energia regenerativa da desaceleração do motor, uma caixa de resistor de carga funciona como uma carga de teste controlável para verificar o desempenho de fontes de energia e equipamentos de conversão de energia.
O conjunto do resistor interno consiste em vários elementos resistores corrugados dispostos por meio de conexões em série e paralelas para obter diferentes configurações de carga. Seções de carga independentes permitem que os usuários ajustem as condições de teste alternando diferentes grupos de resistores sem alterar a estrutura geral do hardware.
O processo de trabalho pode ser descrito como:
Saída do equipamento de energia → Entrada da caixa do resistor de carga → Consumo de carga do resistor → Avaliação de dados de desempenho
O gabinete é fabricado com chapa de aço revestida de alumínio-zinco, proporcionando proteção mecânica, dissipação de calor eficiente, resistência à corrosão e instalação conveniente. Um bloco terminal dedicado está integrado para conexão elétrica externa, enquanto o resfriamento por ar forçado opcional está disponível para aplicações que exigem operação contínua de alta potência.
| Parâmetro | Especificação |
|---|---|
| Faixa de potência | 1KW-30KW |
| Tensão de trabalho | ≤1200V |
| Faixa de resistência | 0,01Ω---1KΩ |
| Tolerância de Resistência | ±3/±5/±10 |
| Grau de proteção | IP20/IP23 |
| Coeficiente de temperatura | ≤300 ppm/℃ |
| Grau retardador de chama | UL 94V-2 |
| Conformidade padrão | GB-5792 |
O equipamento fornece condições de carga controladas para verificar a capacidade nominal de saída do UPS, resposta à sobrecarga, estabilidade de tensão e desempenho operacional de longa duração. Ao aplicar diferentes níveis de carga, os engenheiros podem avaliar o comportamento do UPS sob condições que representam mais de perto os requisitos operacionais reais.
Como carga elétrica artificial, o equipamento pode ser utilizado para verificar a capacidade do gerador antes do comissionamento ou durante a manutenção programada. As aplicações típicas incluem testes de geradores a diesel, inspeção de sistemas de energia de reserva e testes de aceitação de fábrica, ajudando a confirmar o desempenho de saída sob condições de carga definidas.
A carga resistiva controlada permite que os engenheiros avaliem a capacidade da corrente de saída, o desempenho térmico, as funções de proteção e a confiabilidade operacional de longo prazo dos inversores e fontes de alimentação. Condições de carga ajustáveis também suportam testes em diferentes estágios de operação do equipamento.
O sistema fornece cargas de descarga controladas para sistemas de bateria, equipamentos PCS e sistemas de gerenciamento de energia, permitindo que os engenheiros avaliem o desempenho de descarga e a estabilidade operacional sob condições elétricas específicas.
Os circuitos internos são divididos em múltiplos grupos de carga independentes, permitindo que a potência seja ajustada progressivamente de acordo com o perfil de teste necessário. Essa configuração oferece suporte a combinações de carga flexíveis, condições de teste repetíveis e isolamento de falhas mais fácil quando seções individuais exigem inspeção.
O sistema pode reproduzir diferentes condições de carga, desde operação com carga leve até testes de carga total e sobrecarga de curto prazo, permitindo que os engenheiros avaliem o desempenho do equipamento em uma faixa operacional mais ampla.
| Condição de teste | Propósito |
|---|---|
| Carga leve | Verifique a operação de baixo consumo de energia |
| Meia carga | Verifique o desempenho de carga média |
| Carga total | Confirme a capacidade nominal |
| Sobrecarga | Avalie a capacidade de proteção |
A estrutura de terminal integrada pode ser configurada para aplicações de teste CA e CC, proporcionando maior flexibilidade ao testar diferentes tipos de equipamentos de energia. Com uma tensão máxima de trabalho de 1200 V, o sistema pode acomodar uma variedade de requisitos de testes de potência industrial sem exigir alterações na estrutura básica do resistor.
Antes da instalação, selecione a classificação de potência, o valor de resistência e o grau de proteção apropriados de acordo com a potência de saída do equipamento testado, as condições de teste exigidas e o ambiente de instalação. A correspondência adequada das especificações é essencial para a dissipação segura de energia durante os testes.
Inspecione o gabinete, os blocos terminais e o sistema de resfriamento antes da instalação para confirmar se o equipamento está intacto e pronto para operação. Qualquer dano ou anormalidade visível deve ser resolvido antes da conexão elétrica.
Instale o equipamento em local bem ventilado e com espaço suficiente para dissipação de calor. A área de instalação deve ser mantida longe de materiais inflamáveis, condições restritas de fluxo de ar e umidade excessiva que possa afetar a operação segura.
Use os orifícios de montagem fornecidos no gabinete para instalar a unidade com segurança no chão ou na plataforma de teste designada. A estrutura de montagem deve ser adequada ao peso do equipamento e às condições de operação.
Conecte os terminais de saída do equipamento testado aos terminais de entrada da carga de acordo com o diagrama de fiação fornecido. Para aplicações DC, a polaridade deve ser confirmada, enquanto todas as conexões dos terminais devem ser devidamente apertadas e conectadas com cabos adequados para a corrente esperada.
Depois de verificar a conexão elétrica completa, comece o teste com um nível de carga baixo e aumente gradualmente as seções de carga ativa de acordo com o procedimento de teste. Durante a operação, monitore a temperatura do resistor e outras condições operacionais relevantes para garantir que o equipamento permaneça dentro da faixa especificada.
A caixa de resistor de carga Dufew foi projetada para testes elétricos de longa duração e passa por verificação de desempenho elétrico e mecânico antes da entrega. Os testes concentram-se nas características de resistência, segurança elétrica, integridade mecânica e operação estável sob diferentes condições de carga, ajudando a garantir um desempenho confiável em ambientes de testes industriais.
| Características Elétricas | Condições de teste | Desempenho |
|---|---|---|
| Resistência Dielétrica | 2500 VCA/50 Hz/60 S | Corrente de fuga ≤10mA |
| Resistência de Isolamento | 1000V CC | Resistência de isolamento ≥100MΩ |
| Sobrecarga de curto prazo | 10 vezes a potência nominal 5S | Nenhum dano visível |
| Vida útil de carga de longo prazo | Operação cíclica (descarga 10S, intervalo 90S) | Mais de 9000h |
| Calor úmido em estado estacionário | 40°C±2/90%-95%UR/100h | △R≤±（1%R+0,05Ω） |
| Mudança rápida de temperatura | -55°C, 55°C, 155°C cada por 15 minutos, 5 ciclos | △R≤±（2%R+0,05Ω） |
| Resistência ao Calor | 350℃/2h | Nenhuma descoloração ou dano óbvio |
| Coeficiente de temperatura | Comparação entre resistência sob carga nominal e resistência estática | Menos de 300 ppm/℃ |
| Retardo de chama | 10 vezes a potência nominal por 5 minutos | Brilho vermelho, mas sem chama |
A estrutura do gabinete foi projetada para suportar ambientes de transporte, instalação e operação industrial. Testes mecânicos garantem que o sistema terminal e a estrutura do invólucro mantenham a confiabilidade durante o uso a longo prazo.
| Características Mecânicas | Condições de teste | Desempenho |
|---|---|---|
| Força terminal | 45N/30S | Sem afrouxamento ou danos visíveis |
| Resistência à vibração | 5-200Hz、1g、98m/S² | Nenhum dano estrutural visível |
| Resistência ao calor de soldagem | Terminal de chumbo imerso em solda de 350±5℃ para 3S | △R≤±（1%R+0,05Ω） Nenhum dano externo visível, marcação clara |
| Soldabilidade | Terminal imerso em solda 235±5℃ para 5S | Cobertura de solda de superfície terminal ≥95% |
Diferentes requisitos de teste exigem diferentes condições de carga. Os grupos de resistores internos podem ser configurados em múltiplas seções independentes, permitindo aos usuários ajustar a carga aplicada de acordo com os procedimentos de teste reais.
As configurações típicas incluem:
| Modo de carregamento | Finalidade do teste |
|---|---|
| Carga Baixa | Verifique o desempenho de inicialização e operação com baixo consumo de energia |
| Carga Média | Avalie a capacidade de saída parcial |
| Carga total | Confirme o desempenho de potência nominal |
| Carga de sobrecarga | Verifique a resposta da proteção e a estabilidade do sistema |
Este projeto seccional permite que os engenheiros realizem vários testes com uma unidade em vez de preparar vários dispositivos de carga de valor fixo.
Para testes de produção, verificação laboratorial e avaliação de confiabilidade de equipamentos, os equipamentos de carga geralmente precisam operar sob condições contínuas e exigentes. A caixa de resistor de carga Dufew foi projetada com desempenho de resistência estável, estrutura de dissipação de calor otimizada, agrupamento de resistor independente e resfriamento de ar forçado opcional para suportar testes de alta potência de longa duração.
Este design o torna adequado para aplicações como testes de envelhecimento em fábrica, verificação de desempenho de geradores, avaliação de confiabilidade de UPS e testes de fontes de alimentação, onde são necessárias condições de carga consistentes.
aplica procedimentos estruturados de controle de qualidade em todo o processo de fabricação, abrangendo inspeção de materiais, controle de montagem e verificação de desempenho final. Cada estágio é gerenciado para garantir confiabilidade elétrica, estabilidade mecânica e desempenho consistente do produto.
Os materiais recebidos são inspecionados para verificar a qualidade dos elementos do resistor, materiais do invólucro metálico, componentes terminais e materiais de isolamento antes da produção.
Durante a montagem, Dufew controla o agrupamento de resistores, a confiabilidade da conexão elétrica, a distância de isolamento e a fixação mecânica para garantir que o produto acabado atenda aos requisitos técnicos.
Antes da entrega, cada unidade passa por uma verificação abrangente, incluindo medição de resistência, testes de isolamento, testes de rigidez dielétrica, inspeção estrutural e verificações de desempenho funcional.
é especializada em componentes eletrônicos de potência, incluindo resistores, sistemas de frenagem, reatores, transformadores e filtros de potência. Através da experiência em automação industrial, sistemas de energia e aplicações de equipamentos elétricos, a Dufew entende os requisitos práticos de ambientes de teste confiáveis.
Diferentes projetos de testes exigem diferentes configurações elétricas e mecânicas. A Dufew fornece soluções personalizadas de acordo com a potência nominal, valor de resistência, nível de tensão, etapas de carga, requisitos de resfriamento, estrutura do gabinete e condições de instalação, ajudando os clientes a obter desempenho de teste adequado para equipamentos específicos.
A Dufew oferece suporte a fabricantes de equipamentos, integradores de sistemas, distribuidores elétricos e usuários industriais com assistência de engenharia, fabricação personalizada e processos de produção padronizados. Esses recursos ajudam a garantir um fornecimento estável e soluções elétricas confiáveis para aplicações industriais globais.
Um sistema de teste de carga requer não apenas capacidade de energia suficiente, mas também simulação de carga precisa, operação estável a longo prazo e operação conveniente. Comparado com resistores únicos fixos ou soluções convencionais de resistores de frenagem, o Dufew Load Resistor Box oferece funções de teste mais flexíveis para verificação de equipamentos de energia.
| Dimensão de comparação | Caixa de resistor de carga | Caixa de resistor único tradicional / resistor de frenagem |
|---|---|---|
| Objetivo principal da aplicação | Projetado para testes de equipamentos de energia, testes de envelhecimento e verificação de desempenho de UPS, geradores, inversores e fontes de alimentação. | Projetado principalmente para consumo de energia durante a frenagem do motor ou aplicações de resistência fixa. |
| Capacidade de ajuste de carga | Múltiplas seções de resistores independentes permitem comutação de carga passo a passo para simular diferentes condições operacionais. | Geralmente fornece valores de resistência fixos com capacidade de carga ajustável limitada ou nenhuma. |
| Flexibilidade de teste | Suporta simulação de carga leve, meia carga, carga total e sobrecarga para avaliação abrangente do equipamento. | Usado principalmente para uma única condição operacional e não pode simular efetivamente vários cenários de teste. |
| Compatibilidade AC/DC | Projetado com conexão de terminal unificada, permitindo testes de equipamentos de energia CA e CC de acordo com os requisitos de configuração. | Muitas soluções são projetadas para aplicações específicas de barramento CC ou frenagem e têm versatilidade limitada. |
| Operação de Carga Contínua | A estrutura otimizada do gabinete e o design térmico suportam testes de carga de longa duração e operação de envelhecimento. | Muitos produtos de resistores de frenagem concentram-se na absorção de energia de curto prazo e podem sofrer maior aumento de temperatura durante o carregamento contínuo. |
| Conveniência de manutenção | Circuitos de carga independentes simplificam a inspeção e a solução de problemas. Seções individuais podem ser verificadas separadamente durante a manutenção. | Estruturas internas fixas tornam a solução de problemas e a substituição mais complicadas. |
O equipamento de teste de carga é usado principalmente para simular cargas elétricas e verificar o desempenho dos sistemas de energia, incluindo capacidade de saída, estabilidade e resposta à sobrecarga de geradores, sistemas UPS, inversores e fontes de alimentação. As soluções de resistores de frenagem são aplicadas principalmente em sistemas de acionamento de motores para absorver energia regenerativa durante a desaceleração e evitar sobretensões no barramento CC.
O sistema utiliza controle de carga seccional, onde grupos de resistores internos são divididos em circuitos independentes. Ao alternar entre diferentes seções, os usuários podem simular diversas condições operacionais, incluindo carga leve, carga parcial, carga nominal e condições de sobrecarga. Essa configuração melhora a flexibilidade e a repetibilidade dos testes.
O método de resfriamento é selecionado de acordo com a capacidade de energia, duração operacional, ambiente de instalação e requisitos de dissipação de calor. As configurações padrão utilizam fluxo de ar natural, enquanto o resfriamento por ar forçado pode ser adicionado para aplicações que exigem maior potência ou operação contínua prolongada.
Sim. A Dufew Electric pode personalizar valores de resistência, potência nominal, níveis de tensão, etapas de carga, métodos de resfriamento, estruturas de gabinete e configurações de terminais de acordo com requisitos de teste específicos.
É adequado para verificação de desempenho, testes de manutenção, testes de envelhecimento e avaliação laboratorial de geradores, sistemas UPS, inversores, fontes de alimentação CC, carregadores, equipamentos de conversão de armazenamento de energia e outros sistemas de energia industriais.
Sim. A Dufew Electric fornece suporte de engenharia com base nas especificações dos equipamentos do cliente e nos requisitos de teste, ajudando a projetar configurações adequadas para diferentes capacidades de energia, condições elétricas e ambientes de instalação.
