Oferecemos um portfólio abrangente que inclui resistores, unidades de frenagem, reatores, filtros de potência e transformadores, com opções completas de personalização para atender a diversos requisitos de aplicação.
Durante o processo de frenagem de um sistema de acionamento de frequência variável, o motor pode gerar energia regenerativa quando a velocidade de rotação diminui. Se esta energia não puder ser consumida de forma eficaz, a tensão do barramento CC aumentará e poderá acionar a proteção do inversor.

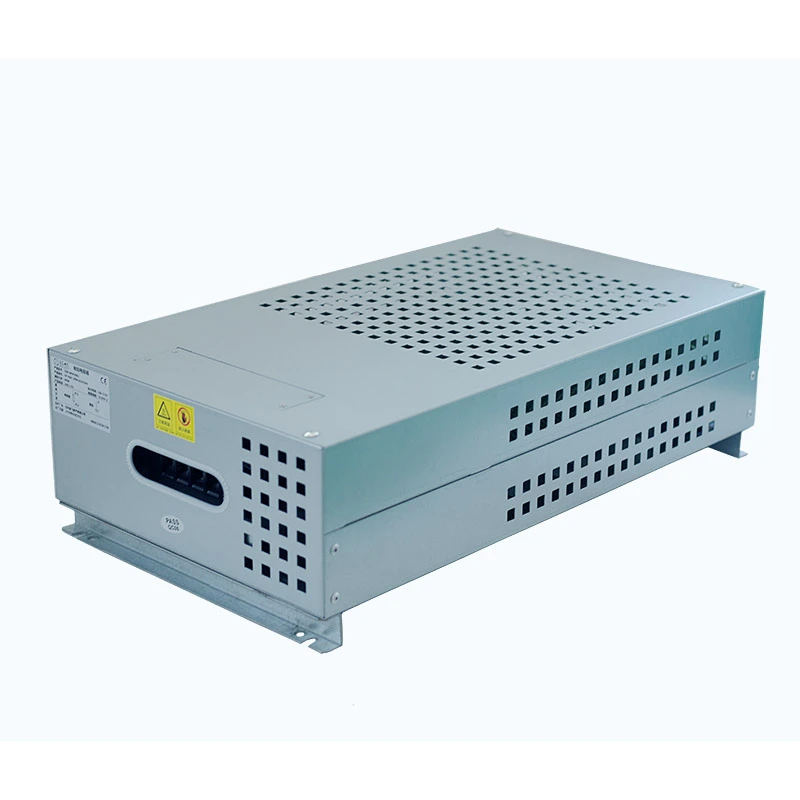

A caixa de resistor de frenagem elétrica Dufew foi projetada para trabalhar em conjunto com unidades de frenagem para dissipar esse excesso de energia através de elementos de resistor. Os resistores corrugados internos são montados de acordo com os valores de potência e resistência exigidos, enquanto o invólucro metálico fornece proteção mecânica e melhora a dissipação de calor.
O design integrado combina elementos resistores, terminais de conexão e componentes de proteção de temperatura em uma unidade completa, simplificando a instalação e melhorando a confiabilidade do sistema em aplicações industriais.
| Parâmetro | Especificação |
|---|---|
| Potência nominal | 1kW-30kW |
| Tensão de trabalho | ≤1200V |
| Faixa de resistência | 0,01Ω-1kΩ |
| Tolerância de Resistência | ±3%, ±5%, ±10% |
| Grau de proteção | IP20 / IP23 (personalizável) |
| Coeficiente de temperatura | ≤300 ppm/℃ |
| Grau retardador de chama | UL94V-2 |
| Padrão | GB-5792 |
Os elementos resistores corrugados internos são organizados profissionalmente e fixados dentro do gabinete para fornecer desempenho elétrico estável. O design integrado simplifica a instalação e elimina a necessidade de montagem adicional de resistores no local do cliente.
O gabinete adota aberturas de ventilação e espaçamento interno otimizado para melhorar a circulação do fluxo de ar. Durante ciclos de frenagem curtos e de alta potência, a estrutura fornece capacidade de armazenamento de calor suficiente e ajuda a liberar rapidamente o calor acumulado.
Um interruptor de proteção de temperatura é instalado próximo aos componentes de aquecimento. Quando a temperatura interna excede o valor de segurança predefinido, o sistema de proteção desconecta o circuito para reduzir o risco de superaquecimento.
A caixa do resistor suporta diferentes métodos de instalação, incluindo montagem no piso e instalação na plataforma do equipamento. Furos de montagem padrão facilitam a integração com sistemas de controle industrial.
- Projetado para aplicações de frenagem VFD: Combina com sistemas de frenagem inversores comuns para lidar com energia regenerativa de maneira eficaz.
- Proteção estável contra sobretensão: Dissipa o excesso de energia gerado durante a desaceleração do motor e paradas de emergência.
- Forte capacidade de sobrecarga de pulso: Adequado para aceleração frequente, frenagem e operação intermitente de alta potência.
- Configuração de resistor modular: Suporta combinações personalizadas de potência e resistência de acordo com as condições de operação.
- Projeto de proteção integrado: Inclui terminais de conexão e componentes de proteção de temperatura para uma operação mais segura.
- Desempenho industrial confiável: Adequado para equipamentos pesados que operam sob ciclos de frenagem contínuos.
As soluções de resistores de frenagem Dufew são adequadas para equipamentos industriais que requerem dissipação controlada de energia durante desaceleração, parada ou mudanças dinâmicas de carga. Eles são comumente integrados em sistemas de elevação, equipamentos de manuseio de materiais, máquinas industriais, sistemas de testes de eletrônica de potência e aplicações de energia renovável.
Para elevadores, guindastes de torre, guinchos, plataformas de elevação e guinchos, o resistor absorve a energia regenerativa gerada durante a descida e a desaceleração, ajudando o sistema de acionamento a manter uma operação estável durante ciclos freqüentes de partida-parada e mudança de carga.
Transportadores de correia, empilhadeiras recuperadoras e equipamentos de transporte pesado geralmente exigem frenagem controlada ao manusear cargas grandes ou em movimento. A solução de resistor ajuda a dissipar a energia regenerativa e suporta desaceleração confiável em operações contínuas de manuseio de materiais.
Laminadores, centrífugas, máquinas de moldagem por injeção, equipamentos CNC e outras máquinas motorizadas podem gerar energia regenerativa substancial durante mudanças rápidas de velocidade. A resistência de frenagem configurada corretamente ajuda a melhorar o desempenho de parada e a proteger o sistema de acionamento associado.
A solução também pode ser integrada em sistemas de teste de carga de alta potência e plataformas de teste de envelhecimento de equipamentos elétricos, onde a resistência controlada é necessária para simular cargas operacionais e avaliar o desempenho do equipamento sob condições definidas.
Conversores de energia eólica, sistemas de tração de trânsito ferroviário e equipamentos de gerenciamento de energia podem exigir dissipação confiável de energia durante a frenagem, ajuste ou condições operacionais transitórias. Configurações de resistência personalizadas podem ser adaptadas aos requisitos de tensão, potência e ciclo de trabalho desses sistemas.
| Item de desempenho | Condição de teste | Exigência |
|---|---|---|
| Resistência Dielétrica | 2500 VCA, 50 Hz/60 S | Corrente de fuga ≤10mA |
| Resistência de Isolamento | 1000V CC | ≥100MΩ |
| Sobrecarga de curto prazo | 10 vezes a potência nominal, 5S | Nenhum dano visível |
| Vida útil da carga | Operação cíclica | >9000h |
| Teste de calor úmido | 40°C±2°C, 90%-95% UR, 100h | △R≤±(1%R+0,05Ω) |
| Ciclagem de temperatura | -55℃/55℃/155℃ ciclismo | △R≤±(2%R+0,05Ω) |
| Resistência ao Calor | 350℃/2h | Nenhum dano óbvio |
| Coeficiente de temperatura | Condição de carga nominal | <300 ppm/℃ |
| Item de desempenho | Condição de teste | Exigência |
|---|---|---|
| Força terminal | 45N/30S | Sem folga ou dano |
| Resistência à vibração | 5-200Hz, 1g | Sem danos estruturais |
| Resistência ao calor de soldagem | 350±5°C, 3S | Nenhum dano visível |
| Soldabilidade | 235±5°C, 5S | Cobertura de solda >95% |
A Dufew fornece soluções personalizadas de resistores de frenagem de acordo com as especificações do inversor, condições operacionais e requisitos de instalação. As configurações podem ser ajustadas para potência nominal, valor de resistência, tensão, dimensões do gabinete, grau de proteção, estrutura de instalação, disposição dos terminais e tipo de elemento do resistor.
A mesma plataforma de gabinete pode acomodar diferentes elementos de resistor, incluindo tipos corrugados, de alumínio e tubulares, permitindo que a configuração corresponda à capacidade de energia, às condições térmicas e ao ambiente de aplicação necessários.
A Dufew Electric integra montagem de elemento resistor, fabricação de gabinete, testes elétricos e inspeção final em um processo de produção padronizado. Cada estágio é controlado para manter desempenho elétrico consistente, qualidade mecânica e confiabilidade de entrega para aplicações industriais personalizadas.
O processo de fabricação é apoiado por uma oficina profissional de componentes elétricos, procedimentos de montagem padronizados, testes completos de desempenho, capacidade de produção personalizada e embalagens padrão de exportação. Esses recursos permitem que a Dufew gerencie projetos desde a configuração do resistor até a entrega do gabinete finalizado.
A Dufew seleciona métodos de embalagem de acordo com as dimensões do produto, peso e requisitos de transporte, utilizando fixação interna segura e estruturas de proteção para reduzir o risco de impacto durante o manuseio. A embalagem é adequada para remessas internacionais, bem como para pedidos em grandes quantidades e projetos industriais customizados.
| Item de comparação | Caixa de resistor de frenagem | Resistor de Carga/Resistor Individual |
|---|---|---|
| Finalidade da aplicação | Projetado para frenagem regenerativa do inversor e controle de tensão do barramento CC | Usado principalmente para testes de carga gerais ou aplicações independentes |
| Manuseio de Energia | Otimizado para pulsos de frenagem curtos e de alta potência | Geralmente projetado para dissipação contínua de energia |
| Integração de Sistemas | Montagem completa com gabinete e componentes de proteção | Requer instalação adicional e projeto de proteção |
| Proteção de temperatura | Monitoramento de temperatura integrado e proteção de segurança | A proteção depende do design externo do sistema |
| Adaptabilidade Industrial | Adequado para elevadores, guindastes e sistemas de acionamento para serviços pesados | Mais adequado para ambientes de teste padrão |
A Dufew Electric segue rigorosos procedimentos de gestão de qualidade para garantir a confiabilidade e consistência do produto.
O controle de qualidade abrange:
- Inspeção de entrada de material
- Acompanhamento do processo produtivo
- Testes de desempenho elétrico
- Inspeção final do produto
Certificados e relatórios de teste estão disponíveis de acordo com as necessidades do cliente.
Um resistor de frenagem absorve a energia regenerativa gerada quando um motor desacelera ou para. Ele converte o excesso de energia elétrica em calor, ajudando a evitar falhas de sobretensão no barramento CC e melhorando a confiabilidade do inversor.
O nível de proteção padrão é IP20 ou IP23. Níveis de proteção mais elevados podem ser personalizados de acordo com as condições de instalação, como ambientes externos ou áreas industriais com poeira e umidade.
Sim. A estrutura do gabinete pode ser configurada com diferentes elementos de resistor, incluindo resistores corrugados, resistores alojados em alumínio e resistores tubulares, dependendo da aplicação necessária.
Sim. Várias unidades podem ser conectadas em paralelo quando a potência nominal, o valor de resistência e as condições de instalação forem adequadamente combinados para garantir compartilhamento de carga equilibrado e dissipação de calor confiável.
A Dufew controla a qualidade por meio de inspeção de materiais, processos de fabricação padronizados, testes elétricos e inspeção final para garantir o desempenho estável do produto para aplicações industriais.
