Oferecemos um portfólio abrangente que inclui resistores, unidades de frenagem, reatores, filtros de potência e transformadores, com opções completas de personalização para atender a diversos requisitos de aplicação.

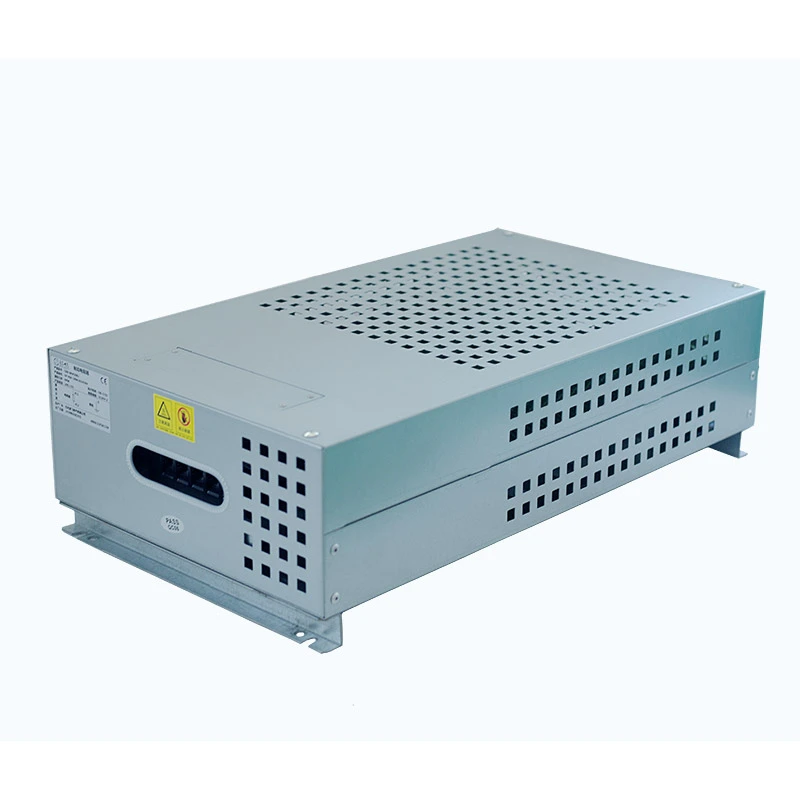

A caixa do resistor de frenagem do inversor é um componente de frenagem dedicado usado em sistemas de motores acionados por inversor. Quando um motor desacelera com uma grande carga de inércia, a energia regenerativa é realimentada para o barramento CC do inversor, fazendo com que a tensão do barramento aumente. Este produto dissipa o excesso de energia através de elementos resistores para manter a operação estável do inversor.
A estrutura interna consiste em vários elementos resistores corrugados dispostos de acordo com as classificações de resistência e potência exigidas. O conjunto do resistor é instalado dentro de um invólucro protetor de aço revestido de alumínio e zinco com blocos de terminais integrados e chaves de proteção de temperatura.
O design do gabinete suporta montagem externa ao lado do gabinete do inversor, ajudando a economizar espaço interno do gabinete e ao mesmo tempo mantendo a dissipação de calor eficaz e a segurança elétrica.
A resistência e a configuração de potência são projetadas de acordo com os requisitos comuns de frenagem do inversor. Isto simplifica a seleção e ajuda a reduzir o cálculo manual durante a integração do sistema.
O gabinete adota um design de ventilação lateral que direciona o ar quente para fora do gabinete do inversor, reduzindo o acúmulo secundário de calor ao redor dos componentes do inversor.
O layout interno fornece distância de isolamento suficiente entre os elementos do resistor e o gabinete, suportando operação estável sob tensões de barramento CC de até 1200V.
A base de montagem dedicada permite a instalação na lateral ou na parte inferior dos gabinetes do inversor sem ocupar espaço valioso no gabinete elétrico interno.
- Projetado especificamente para sistemas de frenagem regenerativa VFD
- Converte o excesso de energia de frenagem em calor para evitar alarmes de sobretensão no barramento CC
- A combinação de resistores corrugados suporta classificações de potência de até 30kW
- Interruptor de temperatura integrado melhora a segurança da operação
- O invólucro revestido de alumínio e zinco oferece resistência à corrosão e proteção mecânica
- Adequado para condições frequentes de aceleração, desaceleração e parada de emergência
O gabinete de resistor corrugado elétrico Dufew foi projetado para sistemas de acionamento industriais que exigem dissipação de energia confiável durante frenagem, desaceleração e controle de carga dinâmica. Sua configuração flexível o torna adequado para diversas aplicações pesadas, incluindo:
O gabinete do resistor ajuda a gerenciar a energia regenerativa gerada durante operações frequentes de elevação e abaixamento, melhorando a estabilidade do sistema em elevadores, guindastes de torre, guinchos, guinchos e plataformas de elevação.
Para equipamentos com ciclos frequentes de aceleração e desaceleração, como transportadores de correia, empilhadeiras recuperadoras e sistemas de transporte pesado, a solução proporciona desempenho de frenagem estável e suporta operação industrial contínua.
O gabinete é adequado para máquinas industriais que exigem controle preciso do motor e absorção de energia, incluindo laminadores, centrífugas, máquinas de moldagem por injeção, trefiladeiras e máquinas têxteis.
Ele também pode ser integrado em equipamentos de teste de desempenho de inversores e sistemas de teste de servo-drives para fornecer cargas de resistência controladas para avaliar o desempenho elétrico e a confiabilidade do sistema.
| Parâmetro | Especificação |
|---|---|
| Faixa de potência | 1kW-30kW |
| Tensão de trabalho | ≤1200V |
| Faixa de resistência | 0,01Ω-1kΩ |
| Tolerância de Resistência | ±3% / ±5% / ±10% |
| Grau de proteção | IP20/IP23 |
| Coeficiente de temperatura | ≤300 ppm/℃ |
| Grau retardador de chama | UL94V-2 |
| Padrão | GB-5792 |
Exemplo: CRB 10KW 13,6R J
| Código | Descrição |
|---|---|
| CRB | Caixa de resistor de frenagem |
| 10KW | Potência nominal |
| 13,6R | Resistência nominal |
| J | Tolerância de resistência (K=10%, J=5%, H=3%) |
| Item de desempenho | Condição de teste | Desempenho |
|---|---|---|
| Resistência Dielétrica | 2500 VCA/50 Hz/60 S | Corrente de fuga ≤10mA |
| Resistência de Isolamento | 1000V CC | ≥100MΩ |
| Sobrecarga de curto prazo | 10 vezes a potência nominal 5S | Nenhum dano visível |
| Vida útil de carga de longo prazo | Descarga 10S / ciclo de intervalo 90S | >9000h |
| Teste de calor úmido | 40℃±2℃ / 90%-95%UR / 100h | △R≤±(1%R+0,05Ω) |
| Ciclagem de temperatura | -55℃, 55℃, 155℃ ciclismo | △R≤±(2%R+0,05Ω) |
| Resistência ao Calor | 350℃/2h | Sem descoloração ou danos |
| Coeficiente de temperatura | Condição de carga nominal | <300 ppm/℃ |
| Teste de chama | 10 vezes a potência nominal 5min | Aquecimento vermelho sem chama |
| Item de desempenho | Condição de teste | Desempenho |
|---|---|---|
| Força terminal | 45N/30S | Sem folga ou dano |
| Resistência à vibração | 5-200Hz, 1g, 98m/S² | Sem danos estruturais |
| Resistência ao calor de soldagem | 350±5℃/3S | △R≤±(1%R+0,05Ω) |
| Soldabilidade | 235±5℃/5S | Cobertura de solda >95% |
Durante desacelerações rápidas ou frenagens de emergência, este produto fornece um caminho eficaz de dissipação de energia para ajudar a manter a estabilidade do barramento CC do inversor.
A estrutura do resistor foi projetada para condições repetidas de absorção de energia comumente encontradas em equipamentos de elevação, transportadores e sistemas de automação industrial.
A estrutura de montagem externa reduz os requisitos de espaço no gabinete e simplifica a instalação do sistema.
| Item de comparação | Caixa de resistor de frenagem do inversor | Caixa de resistor de carga geral |
|---|---|---|
| Objetivo principal | Projetado para frenagem do inversor e controle de tensão do barramento CC | Aplicações gerais de carga de resistência |
| Seleção de parâmetros | Compatível com os requisitos da unidade de frenagem do inversor | Requer cálculo de resistência adicional |
| Projeto de resfriamento | A exaustão lateral evita a entrada de ar quente no gabinete do inversor | O fluxo de ar padrão pode afetar o equipamento circundante |
| Instalação | Suporta montagem externa do gabinete do inversor | Geralmente requer espaço de instalação separado |
| Condição de trabalho | Otimizado para frenagem regenerativa intermitente | Usado principalmente para carga geral ou testes |
A Dufew Electric aplica procedimentos de produção padronizados, desde a montagem de resistores e fabricação de gabinetes até testes de desempenho elétrico.
O controle de qualidade inclui:
- Inspeção de entrada de material
- Verificação do valor da resistência
- Teste de isolamento
- Testes de proteção térmica
- Inspeção final do produto
Cada caixa de resistor é embalada profissionalmente de acordo com o tamanho do produto e os requisitos de transporte.
O processo de embalagem inclui:
- Fixação de proteção do produto
- Embalagem resistente à umidade
- Preparação de embarque de exportação
- Gerenciamento de pedidos em lote
A seleção de uma caixa de resistor de frenagem do inversor adequada requer uma avaliação abrangente dos parâmetros do inversor, características do motor, condições de frenagem e ambiente de instalação. A configuração correta ajuda a dissipar efetivamente a energia regenerativa, evitar sobretensões no barramento CC e melhorar a confiabilidade a longo prazo dos sistemas VFD.
A potência nominal da caixa do resistor deve ser selecionada de acordo com a capacidade do inversor e as condições de operação do motor. Aplicações com maior potência do motor, maior inércia de carga ou ciclos de frenagem frequentes geralmente requerem maior capacidade de absorção de energia.
Os principais fatores de seleção incluem potência nominal do inversor, potência do motor, inércia da carga, torque de frenagem necessário e frequência de frenagem.
A tensão de trabalho do resistor deve corresponder à tensão do barramento CC do inversor para garantir uma operação segura e estável. Diferentes sistemas de acionamento podem exigir diferentes configurações de tensão, como sistemas inversores de classe de 400 V, acionamentos industriais de 690 V ou aplicações CC de alta tensão de até 1200 V.
As soluções de resistores de frenagem Dufew são projetadas para suportar operação estável sob diferentes condições de tensão do barramento CC, de acordo com os requisitos da aplicação.
O valor da resistência influencia diretamente o desempenho da frenagem. Um valor de resistência mais baixo pode fornecer uma força de frenagem mais forte, mas resulta em um fluxo de corrente mais alto, enquanto um valor de resistência mais alto reduz o estresse da corrente, mas pode aumentar o tempo de frenagem.
A configuração de resistência adequada deve ser determinada de acordo com as especificações da unidade de frenagem do inversor, corrente de frenagem permitida, tempo de parada necessário e características de inércia da carga.
Diferentes aplicações industriais geram diferentes níveis de energia regenerativa, portanto a caixa do resistor deve ser selecionada de acordo com o ciclo de frenagem real e as condições de operação.
| Aplicativo | Condição Operacional | Foco de seleção |
|---|---|---|
| Elevador | Ciclos frequentes de aceleração e parada | Alta confiabilidade e capacidade de frenagem repetida |
| Guindaste e talha | Operações de elevação e descida pesada | Alta capacidade de sobrecarga e desempenho estável |
| Sistema transportador | Operação contínua longa | Gerenciamento térmico estável |
| Centrífuga | Requisitos de desaceleração rápida | Capacidade de absorção rápida de energia |
| Máquinas Industriais | Condições de frenagem intermitente | Seleção adequada de potência e resistência |
O ambiente de instalação afeta a estrutura do gabinete, o projeto de ventilação e o desempenho térmico. Antes da seleção, os clientes devem considerar o espaço de montagem disponível, o método de instalação, a temperatura ambiente e as condições de fluxo de ar.
As caixas de resistores de frenagem Dufew adotam estruturas de instalação práticas e projetos de ventilação otimizados, permitindo a integração com gabinetes de inversores enquanto mantêm uma dissipação de calor eficaz.
As caixas de resistores padrão nem sempre atendem aos requisitos industriais específicos. A Dufew fornece configurações personalizadas com base no valor da resistência, potência nominal, tensão de trabalho, dimensões do gabinete, disposição dos terminais e requisitos de proteção.
Com capacidade de fabricação profissional, a Dufew Electric oferece suporte a soluções OEM e de resistores de frenagem personalizados para diferentes sistemas inversores e aplicações industriais.
As caixas de resistores de frenagem Dufew podem ser combinadas com vários sistemas inversores de diferentes fabricantes. Os clientes podem fornecer informações sobre o modelo do inversor e a Dufew recomendará uma configuração adequada de resistência e potência.
Para personalização, os clientes devem fornecer modelo do inversor, potência do motor, tensão de trabalho, valor de resistência, ciclo de frenagem e requisitos de instalação. A Dufew pode projetar uma solução de caixa de resistor adequada de acordo com esses parâmetros.
Sim. A Dufew fornece caixas de resistores de frenagem personalizadas com valores de resistência ajustáveis, classificações de potência, designs de gabinetes, configurações de terminais e opções de proteção para atender a diferentes aplicações industriais.
A vida útil é afetada principalmente pela frequência de frenagem, condições de sobrecarga, temperatura operacional, desempenho de refrigeração e ambiente de instalação. A seleção e o gerenciamento de calor adequados podem melhorar a confiabilidade a longo prazo.
Sim. As caixas de resistores de frenagem Dufew são projetadas para aplicações que exigem acelerações e desacelerações repetidas, como elevadores, guindastes, transportadores e equipamentos de automação industrial. A potência nominal deve ser selecionada de acordo com o ciclo de frenagem.
Recomenda-se inspeção regular para verificar as condições de ventilação, conexões terminais, acúmulo de poeira e sinais de superaquecimento. A manutenção adequada ajuda a garantir um desempenho estável e uma vida útil mais longa.
As caixas de resistores de frenagem Dufew apresentam invólucros de proteção e estruturas confiáveis para aplicações industriais. Soluções de proteção personalizadas estão disponíveis para ambientes com alta umidade, poeira ou condições operacionais especiais.
A Dufew é especializada em projeto e fabricação de resistores industriais, fornecendo soluções personalizadas de resistores de frenagem, inspeção de qualidade rigorosa e suporte confiável para fabricantes de inversores, construtores de equipamentos e empresas de automação.
Precisa de uma solução de resistor de frenagem para elevadores, guindastes, acionamentos industriais ou equipamentos de automação?
Forneça o modelo do seu inversor, potência do motor, tensão do barramento CC e requisitos de frenagem. A Dufew recomendará uma caixa de resistor de frenagem VFD adequada e fornecerá suporte técnico para o seu projeto.
Solicite hoje mesmo um orçamento para valores de resistência personalizados, classificações de potência e projetos de gabinete.
