Oferecemos um portfólio abrangente que inclui resistores, unidades de frenagem, reatores, filtros de potência e transformadores, com opções completas de personalização para atender a diversos requisitos de aplicação.

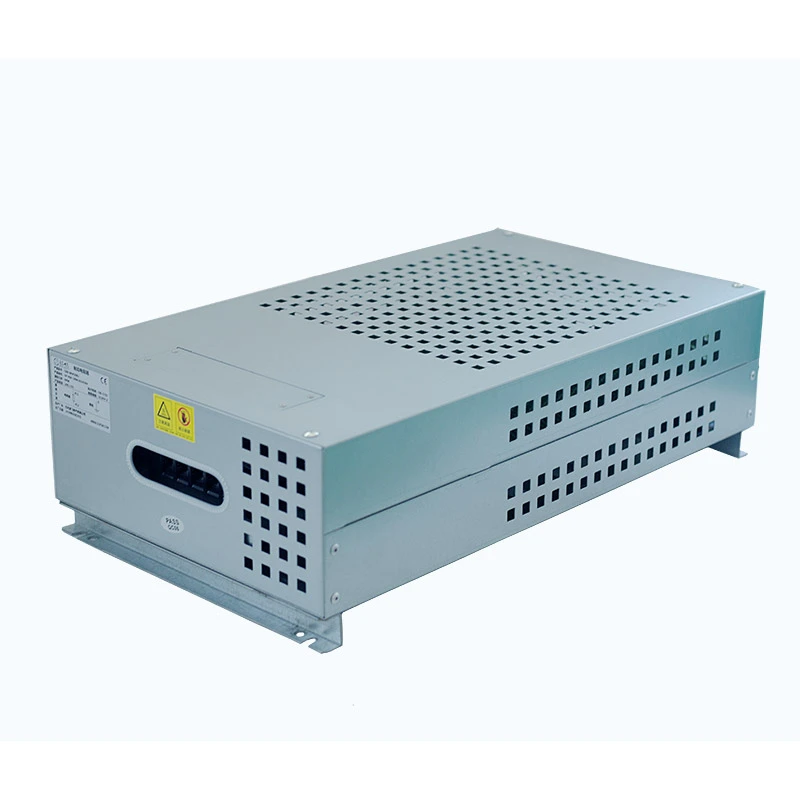

A caixa de resistores de alta potência Dufew combina vários elementos de resistor corrugado em um gabinete de metal compacto para atender aos requisitos de dissipação de energia de alta potência.
As unidades de resistores podem ser conectadas em série ou paralelo de acordo com diferentes requisitos de potência e resistência. O gabinete é feito de chapa de aço revestida de alumínio e zinco com terminais integrados e dispositivos de proteção de temperatura para instalação segura e conveniente.
Com especificações personalizáveis e múltiplas configurações de resfriamento, este produto é adequado para sistemas de frenagem com inversor, equipamentos de testes industriais, aplicações de armazenamento de energia e sistemas de acionamento em larga escala.
| Parâmetro | Especificação |
|---|---|
| Faixa de potência | 1kW-30kW |
| Tensão de trabalho | ≤1200V |
| Faixa de resistência | 0,01Ω-1kΩ |
| Tolerância de Resistência | ±3% / ±5% / ±10% |
| Grau de proteção | IP20/IP23 |
| Coeficiente de temperatura | ≤300 ppm/℃ |
| Grau retardador de chama | UL94V-2 |
| Padrão | GB-5792 |
Exemplo: CRB 10KW 13,6R J
| Código | Descrição |
|---|---|
| CRB | Caixa de resistor de alta potência |
| 10KW | Potência nominal |
| 13,6R | Resistência nominal |
| J | Tolerância de resistência (K=10%, J=5%, H=3%) |
A seleção da caixa de resistor de alta potência correta depende dos requisitos elétricos, das condições de operação e do ambiente de instalação. Os principais fatores de seleção incluem:
Escolha a capacidade de energia adequada de acordo com os requisitos de consumo de energia, condições de carga e ciclos operacionais.
O valor da resistência deve corresponder à tensão do sistema, aos requisitos de corrente e às condições de aplicação para garantir uma dissipação de energia estável.
Considere a duração da operação, o espaço de instalação e as condições de dissipação de calor para selecionar a configuração de resfriamento adequada.
Diferentes aplicações podem exigir diferentes estruturas de gabinete, níveis de proteção e projetos mecânicos.
Considere métodos de conexão, requisitos de montagem, funções de proteção e condições de integração do sistema para garantir que a caixa do resistor corresponda ao sistema completo do equipamento.
Projetado para aplicações industriais de alta potência, o sistema de resistores pode ser configurado para atender a diferentes requisitos operacionais, incluindo frenagem de inversor, testes de descarga de armazenamento de energia, testes de envelhecimento de equipamentos industriais e aplicações simuladas de carga de energia.
Os circuitos do resistor interno podem ser divididos em vários ramos de potência independentes, permitindo que o sistema se adapte a diferentes condições operacionais, como comissionamento de baixa carga, operação com potência nominal e testes de sobrecarga de curta duração.
Essa configuração flexível melhora a adaptabilidade do equipamento, simplifica os processos de teste e reduz a necessidade de múltiplas soluções de resistores para diferentes aplicações.
A estrutura do gabinete suporta vários elementos resistores de acordo com requisitos específicos da aplicação, incluindo resistores corrugados, resistores alojados em alumínio e elementos resistores tubulares.
Diferentes configurações podem ser selecionadas para áreas de produção limpas, ambientes empoeirados, locais industriais oleosos e outras condições de trabalho exigentes para alcançar um desempenho confiável.
O gabinete interno adota um design de câmara de resfriamento independente, fornecendo canais de fluxo de ar dedicados para diferentes grupos de resistores. Esta estrutura ajuda a reduzir o acúmulo de calor entre os circuitos e melhora a estabilidade térmica geral durante a operação.
Vários ventiladores axiais fornecem fluxo de ar direcional através dos elementos de aquecimento, melhorando a eficiência da dissipação de calor durante a operação contínua de alta potência.
O design de ventilação otimizado ajuda a manter um desempenho de temperatura estável para aplicações de longa duração, incluindo condições de teste de carga pesada de 24 horas.
Cada ramo de potência é equipado com interruptores independentes de monitoramento e proteção de temperatura, permitindo que condições anormais sejam detectadas e controladas rapidamente durante a operação.
Este projeto fornece:
- Isolamento individual de falhas
- Impacto reduzido em outros circuitos
- Melhor disponibilidade do sistema
Quando uma ramificação passa por condições anormais de temperatura, o circuito afetado pode ser desconectado enquanto outros circuitos continuam operando normalmente.
O gabinete e os componentes internos atendem aos requisitos de retardante de chama UL94V-2, ajudando a melhorar o desempenho de segurança durante operação com sobrecarga e uso industrial de longo prazo.
O circuito principal adota barramentos de cobre integrados espessos para garantir uma transmissão de corrente confiável sob condições operacionais de alta potência.
A estrutura reforçada ajuda a alcançar:
- Menor perda de tensão
- Aquecimento reduzido do condutor
- Melhor capacidade de transporte de corrente a longo prazo
Comparado com terminais finos convencionais ou tiras de cobre, este projeto de barramento oferece melhor estabilidade para aplicações contínuas de alta corrente.
O sistema de barramento de cobre oferece múltiplas posições de conexão, permitindo uma integração mais fácil com diferentes equipamentos testados, sistemas paralelos e layouts elétricos personalizados.
A caixa de resistor de alta potência é amplamente utilizada em aplicações industriais que exigem absorção confiável de energia, simulação de carga, controle de corrente e soluções de resistência de alta potência. As áreas de aplicação típicas incluem:
Em campos industriais pesados, o sistema de resistor é comumente aplicado a equipamentos de produção metalúrgica, grandes sistemas de transmissão e máquinas pesadas onde é necessária uma operação estável sob condições de alta potência.
Para aplicações de armazenamento de energia e testes elétricos, ele pode ser integrado a plataformas de teste de armazenamento de energia, sistemas de teste de descarga de bateria e equipamentos de teste elétrico de alta potência para fornecer condições de carga controladas e verificação confiável de desempenho.
O sistema é adequado para guindastes portuários, máquinas de elevação pesada e sistemas de elevação que exigem dissipação de energia eficaz e desempenho de frenagem estável durante operações frequentes.
Em aplicações de automação industrial e acionamento, ele pode ser usado com grandes sistemas de acionamento por inversor, aplicações de frenagem de motores e equipamentos de automação para oferecer suporte confiável ao controle de energia e à proteção do sistema.
| Item de desempenho | Condição de teste | Exigência |
|---|---|---|
| Resistência Dielétrica | 2500 VCA/50 Hz/60 S | Corrente de fuga ≤10mA |
| Resistência de Isolamento | 1000V CC | ≥100MΩ |
| Sobrecarga de curto prazo | 10 vezes a potência nominal 5S | Nenhum dano visível |
| Vida útil de carga de longo prazo | Operação cíclica (descarga de 10S, intervalo de 90S) | >9000h |
| Teste de calor úmido | 40℃±2℃ / 90%-95%UR / 100h | △R≤±(1%R+0,05Ω) |
| Ciclagem de temperatura | -55°C, 55°C, 155°C / 15min cada, 5 ciclos | △R≤±(2%R+0,05Ω) |
| Resistência ao Calor | 350℃/2h | Nenhuma descoloração ou dano óbvio |
| Coeficiente de temperatura | Carga nominal vs resistência estática | <300 ppm/℃ |
| Retardo de chama | 10 vezes a potência nominal por 5 minutos | Aquecimento vermelho sem chama |
| Item de desempenho | Condição de teste | Exigência |
|---|---|---|
| Força terminal | 45N/30S | Sem folga ou danos visíveis |
| Resistência à vibração | 5-200Hz, 1g, 98m/S² | Sem danos estruturais |
| Resistência ao calor de soldagem | Terminal imerso a 350±5℃ para 3S | △R≤±(1%R+0,05Ω) |
| Aparência | Inspeção visual | Nenhum dano, marcação clara |
| Soldabilidade | Terminal imerso a 235±5°C por 5S | Cobertura de solda >95% |
| Item de comparação | Caixa de resistor de alta potência | Caixa de Resistência de Frenagem/Carga Convencional |
|---|---|---|
| Faixa de aplicação | Suporta frenagem, testes de descarga, testes de envelhecimento e cargas simuladas | Geralmente projetado para cenários de aplicação única |
| Sistema de resfriamento | Câmaras de resfriamento independentes com canais de fluxo de ar dedicados | Estrutura de fluxo de ar comum com possível acumulação de calor |
| Projeto de Proteção | Proteção individual de temperatura para cada ramo de potência | Geralmente usa proteção geral de temperatura |
| Estrutura de suporte atual | Barramento de cobre reforçado para operação em altas correntes | Terminais padrão com capacidade de corrente limitada |
| Estrutura Mecânica | Gabinete reforçado adequado para ambientes pesados | Estrutura de chapa metálica padrão para aplicações mais leves |
A Dufew Electric é especializada no projeto e fabricação de produtos de resistores industriais, incluindo caixas de resistores de alta potência, resistores de frenagem e conjuntos de resistores personalizados para sistemas de acionamento industriais, equipamentos de teste e aplicações de energia.
Nosso processo de fabricação cobre todo o ciclo de produção, incluindo montagem de elementos de resistores, configuração elétrica, fabricação de gabinetes, integração de componentes, testes de desempenho e inspeção final.
Com suporte de engenharia profissional e procedimentos de produção padronizados, a Dufew pode fornecer soluções confiáveis de resistores com:
- Configurações personalizadas de potência e resistência
- Gabinete flexível e designs de resfriamento
- Testes completos de desempenho elétrico
- Capacidade estável de produção em lote
- Suporte a projetos OEM e fabricantes de equipamentos industriais
Cada produto passa por um rigoroso controle de qualidade para garantir desempenho elétrico estável, confiabilidade mecânica e segurança operacional de longo prazo em ambientes industriais exigentes.
Diferentes aplicações industriais requerem diferentes níveis de potência, valores de resistência e condições de instalação. A Dufew fornece soluções personalizadas de caixas de resistores de alta potência com base em requisitos específicos do projeto.
As opções de personalização incluem:
- Potência nominal e valor de resistência
- Tensão de trabalho e capacidade de corrente
- Configuração de resfriamento
- Dimensões do gabinete e estrutura de montagem
- Disposição terminal
- Requisitos de proteção
Com design profissional de resistores e capacidade de fabricação, a Dufew ajuda os clientes a desenvolver soluções confiáveis para testes industriais, descarga de energia, sistemas de frenagem e aplicações de equipamentos pesados.
A Dufew realiza inspeções de qualidade abrangentes para verificar a segurança elétrica, a resistência mecânica e a confiabilidade operacional a longo prazo.
O controle de qualidade inclui:
- Inspeção de matéria-prima
- Testes de desempenho elétrico
- Teste de proteção de temperatura
- Inspeção final do produto
A Dufew fornece soluções de embalagem profissionais de acordo com o tamanho do produto e os requisitos de transporte.
Recursos de embalagem:
- Fixação interna segura
- Proteção contra impactos e vibrações
- Adequado para transporte internacional
- Suporte para pedidos personalizados e em grandes quantidades
A caixa de resistor de alta potência é adequada para sistemas de frenagem com inversor de alta potência, testes de carga industrial, sistemas de descarga de armazenamento de energia, equipamentos de elevação, sistemas de energia eólica e outras aplicações que exigem grande capacidade de consumo de energia.
O interruptor de proteção de temperatura monitora a temperatura interna e fornece proteção contra superaquecimento. Quando ocorrem condições anormais de calor, ele desconecta o circuito relacionado para reduzir os riscos de superaquecimento e melhorar a confiabilidade do sistema.
Sim. Dufew oferece suporte à personalização de classificação de potência, valor de resistência, dimensões do gabinete, grau de proteção, configuração de resistor e métodos de conexão.
O espaço de ventilação adequado, a direção do fluxo de ar, a temperatura ambiente e o local de instalação devem ser considerados para manter a dissipação de calor eficaz durante a operação.
O desempenho operacional contínuo é afetado pela potência nominal, duração da carga, eficiência de resfriamento, temperatura ambiente e projeto de gerenciamento térmico. A configuração adequada ajuda a garantir uma operação estável sob condições de trabalho de longo prazo.
A caixa de resistores de alta potência pode ser projetada para diferentes ambientes industriais. O nível de proteção, a estrutura do gabinete e a seleção de componentes podem ser personalizados de acordo com condições como poeira, umidade, mudanças de temperatura ou instalação externa.
Sim. Várias caixas de resistores podem ser configuradas para sistemas que exigem maior capacidade de potência. Considerações adequadas sobre correspondência elétrica, espaçamento de instalação e dissipação de calor são necessárias para manter uma operação segura e confiável.
A Dufew é especializada em projeto e fabricação de resistores industriais, fornecendo soluções de resistores personalizadas, rigoroso controle de qualidade e testes completos de desempenho para fabricantes de equipamentos industriais, sistemas de teste e aplicações de energia.
Procurando uma solução de resistor de alta potência para seu equipamento industrial ou sistema de teste?
Envie-nos os detalhes da sua aplicação, incluindo classificação de potência, valor de resistência, tensão de trabalho, ciclo de trabalho, requisitos de resfriamento e condições de instalação. A Dufew fornecerá uma configuração adequada de caixa de resistor de alta potência e suporte técnico.
Solicite um orçamento hoje para soluções de resistores customizados.
