Oferecemos um portfólio abrangente que inclui resistores, unidades de frenagem, reatores, filtros de potência e transformadores, com opções completas de personalização para atender a diversos requisitos de aplicação.

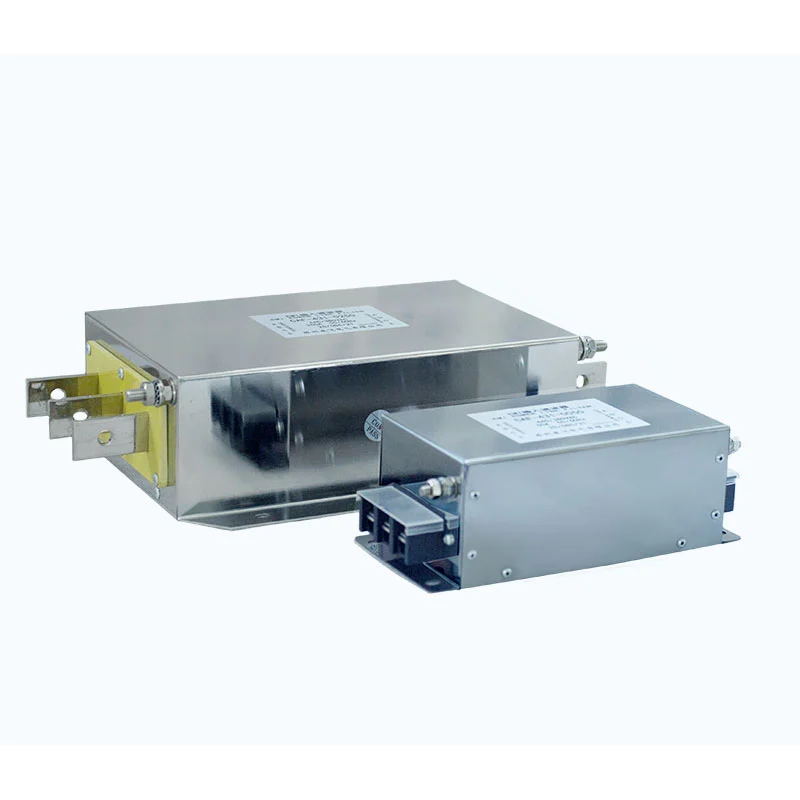

O filtro monofásico elétrico Dufew foi projetado para suprimir a interferência eletromagnética conduzida gerada por equipamentos eletrônicos de potência durante a operação de comutação de alta frequência.
Instalado entre a fonte de alimentação CA e os terminais de entrada do equipamento (L/N), o filtro utiliza indutores, capacitores e componentes de amortecimento para formar uma rede de filtragem LC otimizada. O circuito fornece alta impedância para sinais indesejados de interferência de alta frequência, ao mesmo tempo que permite transmissão de energia normal de 50 Hz/60 Hz.
Durante a operação de sistemas VFD monofásicos, servo-drives e fontes de alimentação comutadas, ruídos de comutação de alta frequência podem se propagar através dos cabos de alimentação e afetar equipamentos eletrônicos próximos.
O filtro reduz efetivamente:
- Interferência de modo diferencial entre linhas de energia
- Interferência de modo comum entre linhas de energia e terra
- Transmissão de ruído eletromagnético conduzida
- Riscos de mau funcionamento de equipamentos relacionados à EMC
Através do design de circuito otimizado e da combinação de componentes, o filtro monofásico Dufew oferece desempenho de atenuação estável, corrente de fuga controlada e operação confiável em ambientes industriais.
O filtro integra indutores, capacitores e componentes de amortecimento para criar uma rede de impedância seletiva de frequência.
O projeto fornece:
- Atenuação de interferência de alta frequência
- Melhor isolamento de ruído
- Transmissão de energia estável
- Desempenho aprimorado de conformidade com EMC
A interferência elétrica gerada por dispositivos de comutação geralmente ocorre através de dois caminhos de transmissão.
Ocorre entre linhas de energia e é causado principalmente por circuitos de comutação e componentes de conversão de energia.
Ocorre entre linhas de energia e terra e pode afetar sistemas de controle sensíveis, dispositivos de comunicação e instrumentos de precisão.
Dufew otimiza o circuito de filtragem para suprimir ambos os modos de interferência e melhorar a estabilidade geral do sistema.
O filtro ajuda a reduzir a transmissão de interferência entre equipamentos eletrônicos e a rede de fornecimento de energia, suportando emissões conduzidas mais baixas, melhor desempenho de EMC, redução de perturbações em equipamentos próximos e operação mais estável do sistema.
A estrutura monofásica foi projetada para instalações elétricas compactas, com uma área de instalação pequena, fiação L/N simples e integração flexível de gabinete. Sua configuração prática também facilita a substituição e manutenção de rotina.
A Dufew aplica processos de fabricação controlados para apoiar a operação estável em ambientes de automação industrial. As principais considerações incluem seleção de componentes magnéticos, estrutura de isolamento, verificação de parâmetros elétricos e avaliação de desempenho térmico para condições de operação contínua.
O filtro monofásico Dufew é adequado para equipamentos eletrônicos que exigem melhor desempenho EMC e redução de interferência na linha de energia.
| Aplicativo | Função principal |
|---|---|
| Sistemas VFD monofásicos | Reduza a interferência conduzida |
| Servoacionamentos | Melhore a estabilidade da EMC |
| Trocando fontes de alimentação | Suprimir o ruído da linha de energia |
| Sistemas UPS | Melhore a compatibilidade elétrica |
| Controladores industriais | Proteja circuitos sensíveis |
| Instrumentos de precisão | Reduza a perturbação eletromagnética |
As aplicações típicas abrangem automação industrial e equipamentos de fabricação, bem como eletrônica médica, sistemas de laboratório, linhas de produção eletrônica e equipamentos de comunicação onde são necessários qualidade de energia estável e controle EMI eficaz.
Diferentes aplicações requerem diferentes características de filtragem. A Dufew Electric fornece soluções personalizadas com base na tensão nominal, corrente nominal, características de potência do equipamento, requisitos de EMC, espaço de instalação e condições ambientais.
O suporte de engenharia abrange a seleção do produto, correspondência de parâmetros e avaliação da aplicação para ajudar a determinar uma configuração de filtro adequada para o equipamento e condições operacionais pretendidos.
A Dufew Electric é especializada em componentes eletrônicos de potência industriais, incluindo filtros EMI, filtros harmônicos, reatores, resistores de frenagem e soluções elétricas personalizadas. Para a produção de filtros monofásicos, os principais processos incluem fabricação de componentes magnéticos, montagem de precisão, teste de parâmetros elétricos, verificação de desempenho de isolamento e avaliação de confiabilidade térmica.
As principais verificações de qualidade podem incluir:
- Teste de resistência de isolamento
- Teste de resistência dielétrica
- Verificação de desempenho elétrico
- Inspeção de aparência final
A Dufew Electric oferece suporte à fabricação OEM, soluções de filtros personalizados, suporte técnico a aplicações e cooperação em projetos industriais de acordo com as necessidades do cliente.
| Parâmetro | Especificação |
|---|---|
| Tensão nominal | 220 VCA |
| Frequência operacional | 50Hz/60Hz |
| Corrente nominal | Personalizado de acordo com os requisitos |
| Tipo de filtro | Filtro EMI LC |
| Resistência Dielétrica (Linha a Linha) | 1500VCC / 60S |
| Resistência Dielétrica (Linha-terra) | 2250VCC / 60S |
| Resistência de Isolamento | ≥100MΩ |
| Grau de proteção | IP00/IP20 |
| Temperatura operacional | -25℃ a +85℃ |
| Conformidade | RoHS |
| Comparação | Filtro Monofásico | Filtro Trifásico |
|---|---|---|
| Aplicativo | Equipamento monofásico 220V | Sistemas industriais trifásicos |
| Estrutura do Circuito | Projeto de filtragem de linha L/N | Projeto de filtragem de linha trifásica |
| Instalação | Integração compacta do gabinete de controle | Instalação industrial maior |
| Fiação | Conexão de duas linhas | Conexão trifásica |
| Uso típico | Equipamentos eletrônicos e pequenos sistemas de automação | Equipamentos de energia industriais |
Um filtro monofásico é comumente usado para sistemas VFD monofásicos, servo-drives, fontes de alimentação chaveadas, sistemas UPS, controladores industriais e outros equipamentos eletrônicos que requerem supressão EMI.
O filtro deve ser instalado no lado da entrada de alimentação CA, entre a fonte de alimentação e os terminais do equipamento. A instalação correta ajuda a evitar que interferências geradas pelos equipamentos retornem à rede elétrica.
Não. Os filtros EMI do lado da entrada são projetados para supressão de interferência na linha de energia. As aplicações de saída VFD requerem filtros de saída dedicados, filtros de onda senoidal ou filtros dv/dt.
A seleção deve considerar a tensão nominal, a corrente operacional, o tipo de equipamento, os requisitos de EMC, o ambiente de instalação e o espaço do gabinete. A Dufew fornece recomendações personalizadas com base nas condições reais de aplicação.
