Oferecemos um portfólio abrangente que inclui resistores, unidades de frenagem, reatores, filtros de potência e transformadores, com opções completas de personalização para atender a diversos requisitos de aplicação.

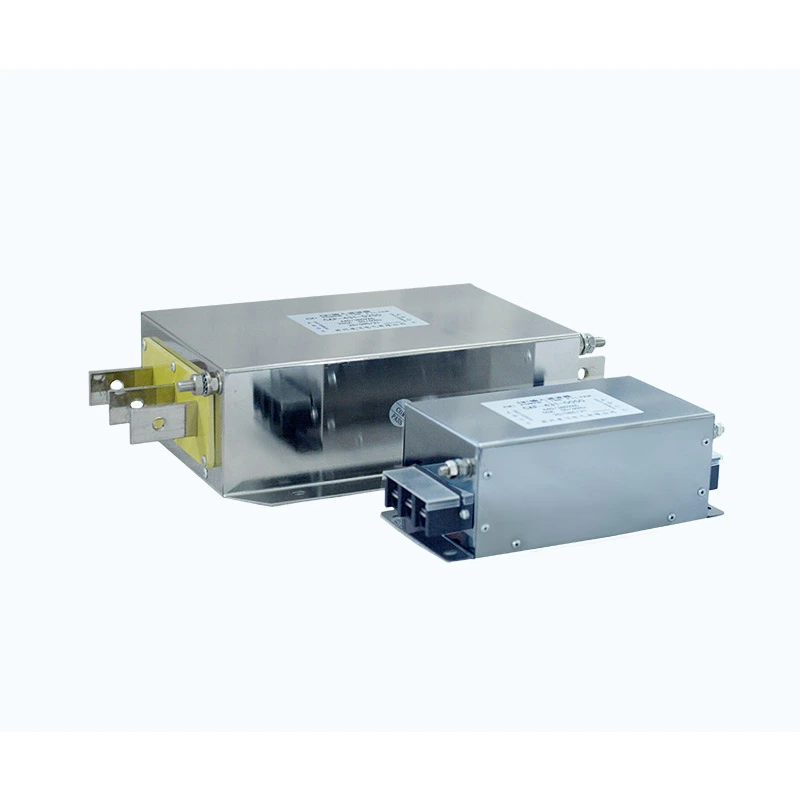

O filtro de onda senoidal elétrica Dufew é instalado no lado de saída dos sistemas VFD para melhorar a qualidade da forma de onda do lado do motor e fornecer proteção confiável do motor em aplicações industriais. Durante a operação de comutação VFD, pulsos de tensão PWM de alta frequência são gerados e transmitidos através dos cabos do motor, especialmente em instalações de longa distância, o que pode causar tensão refletida, aumento de tensão dv/dt, interferência eletromagnética e perdas adicionais no motor.

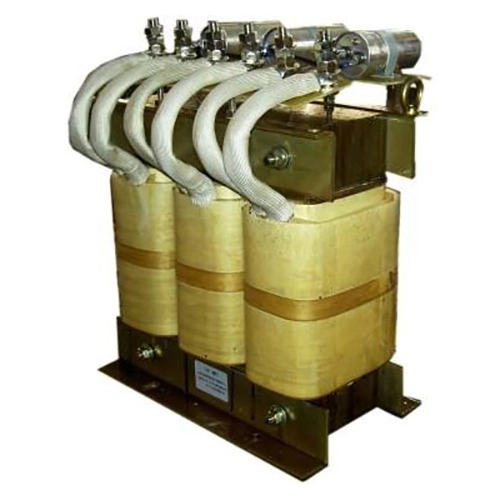

O filtro de onda senoidal VFD adota uma estrutura de filtragem passa-baixa LC composta por reatores e capacitores. A rede de filtragem atenua os componentes da frequência portadora e os harmônicos de alta frequência dos sinais de saída PWM, ao mesmo tempo que permite que a tensão da frequência fundamental passe de forma eficiente, convertendo a forma de onda de saída em uma forma de onda quase senoidal mais suave.
O processo de filtragem ajuda:
- Reduza componentes de alta frequência PWM
- Melhorar a forma de onda da tensão terminal do motor
- Menor tensão dv/dt no isolamento do motor
- Reduza a interferência eletromagnética (EMI)
- Melhorar a estabilidade operacional do motor e a confiabilidade do serviço
O produto utiliza núcleos de aço silício laminados a frio de baixa perda, materiais de isolamento Classe F, tecnologia de impregnação a vácuo e estruturas térmicas otimizadas para manter o desempenho estável durante a operação industrial contínua, fornecendo uma solução eficaz para sistemas de motores de cabos longos, equipamentos de automação e aplicações VFD de alto desempenho.
Ao contrário de um reator de saída padrão que aumenta principalmente a impedância do circuito, a estrutura de filtragem LC fornece maior atenuação dos componentes de comutação de alta frequência, resultando em uma forma de onda de tensão do motor mais suave, com menor distorção de alta frequência e estresse elétrico reduzido nos enrolamentos do motor.
Pulsos PWM dv/dt altos podem aumentar a tensão no isolamento, especialmente quando cabos longos são instalados entre o VFD e o motor. O filtro ajuda a limitar os picos de tensão e os efeitos das ondas refletidas, reduzindo a tensão no isolamento do enrolamento do motor e apoiando a operação do motor a longo prazo.
Cabos longos do motor introduzem capacitância distribuída que pode aumentar a corrente de carga e a tensão refletida. A Dufew ajusta os parâmetros elétricos de acordo com os requisitos do sistema para aplicações como sistemas de bombas remotas, equipamentos de motores externos, máquinas subterrâneas e grandes linhas de produção.
Ao atenuar a interferência de alta frequência e a distorção da forma de onda de saída, o filtro pode ajudar a reduzir o ruído eletromagnético do motor, aumento adicional de temperatura, perdas relacionadas a harmônicos e vibração mecânica associada a formas de onda de saída instáveis do inversor.
O reator e o capacitor são combinados de acordo com as características de saída PWM do VFD. A estrutura LC resultante atenua os componentes da frequência portadora enquanto mantém a transmissão da frequência fundamental e melhora a forma de onda da tensão no lado do motor.
O sistema magnético pode usar núcleos de aço silício laminados a frio, uma estrutura de entreferro otimizada e materiais magnéticos de baixa perda para manter características de indutância estáveis e controlar as perdas magnéticas durante a operação contínua.
O sistema de isolamento pode incorporar isolamento de alta temperatura Classe F, impregnação a vácuo e materiais de isolamento retardadores de chama. Estas medidas apoiam a rigidez dielétrica, a estabilidade mecânica e a operação confiável sob condições industriais contínuas.
Exemplo: SWF-4 3 2-1200
| Código | Descrição |
|---|---|
| SWF | Série de filtros de onda senoidal elétrica Dufew |
| 4 | Nível de tensão (2=220V, 4=380V, 6=690V) |
| 3 | Número da fase (3=Trifásico, 1=Monofásico) |
| 2 | Posição de instalação (lado de saída do VFD) |
| 1200 | Corrente nominal (1200A) |
| Parâmetro | Especificação |
|---|---|
| Tensão nominal | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Frequência operacional | 50 Hz / 60 Hz / Personalizado |
| Frequência da portadora | 2kHz-8kHz |
| Distorção Harmônica de Tensão | ≤5% |
| Corrente nominal | 5A-1200A |
| Comprimento máximo do cabo | Até 3.000 m (depende da aplicação) |
| Capacidade de sobrecarga | 1,5× corrente nominal por 1 minuto |
| Aumento da temperatura | ≤80K |
| Nível de ruído | ≤65dB |
| Resistência Dielétrica | 3000 VCA/10S |
| Resistência de Isolamento | ≥100MΩ |
| Grau de proteção | IP00/IP20 |
| Classe de isolamento | Classe F (155℃) |
| Padrão | GB/T15287/8 |
As soluções de filtro de onda senoidal Dufew são adequadas para sistemas VFD que exigem melhor desempenho da forma de onda de saída e proteção do motor.
| Aplicativo | Requisito Principal |
|---|---|
| Sistemas motores de longa distância | Reduza o estresse de tensão relacionado ao cabo |
| Sistemas de bombas e ventiladores | Melhorar a estabilidade da operação do motor |
| Equipamento CNC | Suporta desempenho de usinagem de precisão |
| Linhas de automação industrial | Reduza a interferência elétrica |
| Elevadores | Melhore a confiabilidade da unidade |
| Guindastes e equipamentos de elevação | Apoie aceleração e frenagem frequentes |
| Instalações de motores ao ar livre | Habilitar operação remota de equipamentos |
A Dufew Electric fabrica componentes eletrônicos de potência industriais, incluindo filtros, reatores, resistores de frenagem, transformadores e soluções elétricas personalizadas. Para produtos de filtragem de forma de onda, a produção é realizada através de processos controlados, desde a preparação e enrolamento dos componentes magnéticos até o tratamento de isolamento, impregnação, testes elétricos e inspeção final.
Os processos de fabricação incluem:
- Processamento de núcleo magnético
- Enrolamento de precisão
- Tratamento de isolamento
- Impregnação a vácuo
- Testes de desempenho elétrico
A inspeção de qualidade abrange os principais parâmetros elétricos e mecânicos, com verificações que incluem:
- Teste de resistência de isolamento
- Teste de resistência dielétrica
- Verificação de parâmetros elétricos
- Teste de aumento de temperatura
- Inspeção de aparência final
A Dufew Electric também oferece suporte à fabricação OEM, parâmetros elétricos personalizados, suporte a aplicações de engenharia e fornecimento baseado em projeto. Desenhos de produtos, relatórios de testes e documentos de certificação podem ser fornecidos de acordo com os requisitos do cliente e do projeto.
A Dufew fornece soluções de embalagem padrão de exportação para produtos elétricos industriais.
A embalagem inclui:
- Proteção resistente à umidade
- Fixação resistente a choques
- Caixas de madeira reforçadas para modelos pesados
- Etiquetas de identificação do produto
- Documentos técnicos
Cada unidade é inspecionada antes do envio para garantir que as especificações do produto atendam aos requisitos do cliente.
| Comparação | Filtro de onda senoidal | Reator de saída |
|---|---|---|
| Princípio de Filtragem | Filtragem passa-baixa LC para reduzir componentes PWM | Aumenta a impedância para limitar a mudança de corrente |
| Função principal | Melhora a qualidade da forma de onda e suprime o estresse de alta frequência | Reduz a taxa de aumento de tensão e a flutuação de corrente |
| Forma de onda de saída | Saída de tensão quase senoidal | A forma de onda PWM permanece |
| Aplicação de cabo | Adequado para sistemas de cabos de motor mais longos | Usado principalmente para distâncias moderadas de cabos |
| Proteção do Motor | Fornece proteção mais forte contra estresse de alta frequência | Fornece proteção básica do motor |
Um filtro de onda senoidal usa uma estrutura de filtragem LC para reduzir os componentes de comutação PWM e melhorar a qualidade da forma de onda do lado do motor. Um reator de saída aumenta principalmente a impedância para limitar as mudanças de corrente e reduzir a taxa de aumento de tensão, mas não remodela significativamente a forma de onda de saída.
É recomendado para aplicações com cabos de motor longos, motores sensíveis, requisitos rigorosos de EMC ou sistemas onde o estresse de tensão PWM pode afetar a confiabilidade do motor.
Sim. Os parâmetros de filtragem podem ser personalizados de acordo com o comprimento do cabo, potência do motor, características do VFD e condições operacionais.
Sim. Dufew oferece suporte a projetos personalizados com base na classificação de tensão, capacidade de corrente, frequência portadora, requisitos de instalação e condições específicas de aplicação.
