Oferecemos um portfólio abrangente que inclui resistores, unidades de frenagem, reatores, filtros de potência e transformadores, com opções completas de personalização para atender a diversos requisitos de aplicação.
Nos modernos sistemas de automação industrial, os VFDs e os dispositivos eletrônicos de potência geram ruídos de comutação de alta frequência e distúrbios harmônicos durante a operação. Esses distúrbios podem afetar controladores, sistemas de comunicação, sensores e outros equipamentos sensíveis próximos.

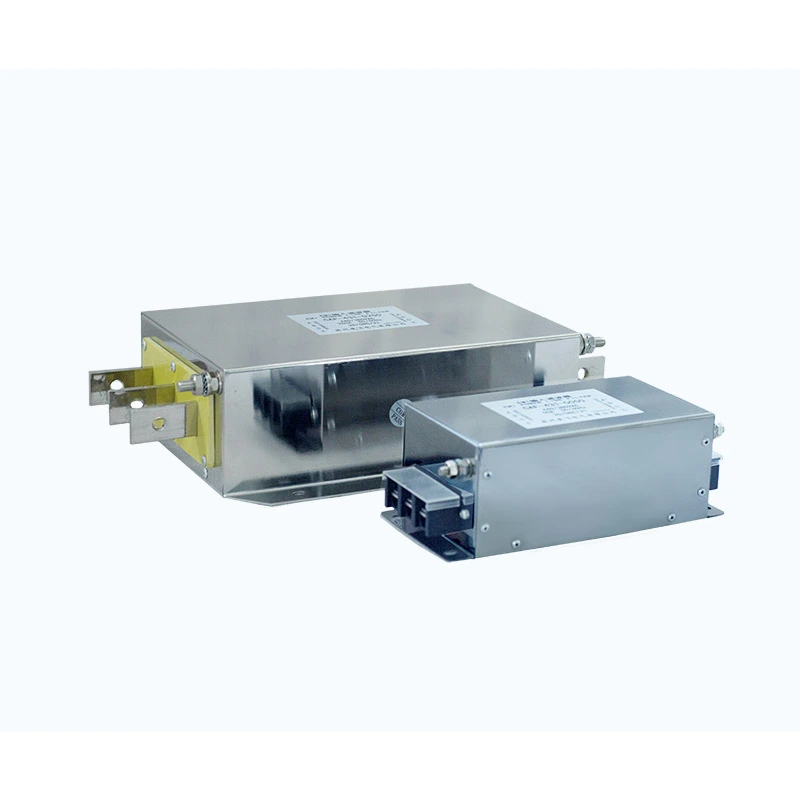

O filtro de entrada elétrica Dufew é instalado em série entre a fonte de alimentação e os terminais de entrada do VFD ou do servo acionamento para reduzir os caminhos de transmissão de interferência eletromagnética entre o sistema de acionamento e a rede elétrica.
O filtro adota uma estrutura de filtragem EMC de vários estágios que combina componentes magnéticos otimizados, capacitores e design de amortecimento para suprimir interferências de modo comum e de modo diferencial em uma ampla faixa de frequência.
Os principais recursos de design incluem:
- Componentes magnéticos de baixa perda para desempenho de filtragem estável
- Rede de capacitores otimizada para supressão EMC
- Projeto de baixa corrente de fuga para compatibilidade com sistemas de proteção
- Alto desempenho de isolamento para ambientes industriais
- Configurações flexíveis de instalação IP00/IP20
Com desempenho EMC confiável e parâmetros elétricos personalizáveis, os filtros de entrada Dufew ajudam a melhorar a estabilidade do sistema em aplicações industriais exigentes.
Os dispositivos de comutação VFD geram ruído de alta frequência que pode viajar através dos cabos de energia e retornar à rede elétrica. O filtro ajuda a reduzir as emissões conduzidas, limitar a transmissão de interferência de alta frequência, melhorar o desempenho EMC e minimizar perturbações em equipamentos elétricos próximos.
Diferentes caminhos de interferência requerem diferentes métodos de filtragem. A estrutura de filtragem combina supressão de modo comum para ruído entre linhas de energia e terra com supressão de modo diferencial para interferência entre condutores. Isto ajuda a melhorar a compatibilidade eletromagnética em ambientes industriais complexos.
As redes de energia industriais podem ser afetadas por flutuações de tensão, distúrbios de comutação e interferência harmônica. Ao reduzir o impacto destas perturbações nos sistemas de acionamento, o filtro ajuda a manter a operação estável do equipamento e fornece proteção adicional para componentes elétricos sensíveis.
Os problemas de EMC podem se tornar mais perceptíveis em sistemas com múltiplos inversores ou longos arranjos de cabos de motor. O projeto é adequado para instalações com vários inversores, aplicações de cabos longos, gabinetes de controle de alta densidade e sistemas de automação industrial onde é necessário um desempenho EMC consistente.
A estrutura otimizada de três estágios fornece atenuação nas faixas de baixa, média e alta frequência, ajudando a reduzir diferentes tipos de interferência elétrica e a manter um desempenho de filtragem eficaz sob diversas condições de operação.
A estrutura do capacitor de aterramento é otimizada para limitar correntes de fuga desnecessárias, mantendo a compatibilidade com dispositivos de proteção contra vazamentos. Isto suporta a operação estável em sistemas elétricos industriais.
O sistema de isolamento foi projetado para uso industrial de longo prazo, com rigidez dielétrica linha a linha de até 1500VDC/60S, rigidez dielétrica linha-terra de até 2500VDC/60S e resistência de isolamento de ≥100MΩ a 1000VDC.
As soluções de filtro de entrada Dufew são amplamente utilizadas em aplicações que exigem melhor desempenho EMC e estabilidade elétrica.
| Aplicativo | Requisito Principal |
|---|---|
| Sistemas VFD | Reduza a interferência de comutação |
| Sistemas de servoacionamento | Melhore a estabilidade do controle |
| Equipamentos de automação industrial | Proteja controladores sensíveis |
| Elevadores | Melhore a confiabilidade da unidade |
| Guindastes portuários | Suporta operação pesada |
| Laminadores | Reduza distúrbios elétricos |
| Máquinas de moldagem por injeção | Melhore a estabilidade do sistema |
| Máquinas têxteis | Reduza problemas de EMC |
| Equipamento de teste | Mantenha a confiabilidade do sinal |
| Equipamentos médicos e de precisão | Proteja eletrônicos sensíveis |
| Parâmetro | Especificação |
|---|---|
| Tipo de produto | Filtro de entrada VFD/filtro EMC |
| Tensão nominal | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Corrente nominal | 5A - 1600A |
| Freqüência | 50 Hz / 60 Hz / Personalizado até 500 Hz |
| Resistência Dielétrica | Linha-linha: 1500VDC (60S); Linha-terra: 2500VDC (60S) |
| Resistência de Isolamento | ≥100MΩ (1000VCC) |
| Capacidade de sobrecarga | 1,4 vezes a corrente nominal por 1 minuto |
| Suporte de comprimento de cabo | Cabo blindado até 400m |
| Grau de proteção | IP00/IP20 |
| Classe de isolamento | Classe F (155℃) |
| Grau retardador de chama | UL94V-2 |
| Padrões | GB/T15287/8 |
A Dufew Electric é especializada em componentes eletrônicos de potência industriais, incluindo filtros EMC, reatores, resistores de frenagem e soluções elétricas personalizadas.
Através de processos de fabricação controlados e testes de desempenho elétrico, a Dufew garante qualidade confiável do produto para aplicações industriais.
O controle de qualidade inclui:
- Inspeção de componentes
- Testes de desempenho elétrico
- Teste de resistência de isolamento
- Suportar testes de tensão
- Verificação funcional
A Dufew melhora continuamente seu sistema de gestão de qualidade e padrões de produtos.
Certificações e documentos técnicos incluem:
- Sistema de Gestão da Qualidade ISO 9001
- Certificação CE
- Relatórios de teste de produto
- Documentação técnica personalizada
A Dufew oferece suporte à fabricação OEM, projetos personalizados e cooperação de engenharia para clientes globais.
A Dufew fornece soluções de embalagem voltadas para exportação para proteger componentes elétricos durante o transporte.
A embalagem inclui:
- Proteção contra umidade
- Fixação resistente a choques
- Embalagem reforçada para modelos grandes
- Etiquetas de identificação do produto
- Documentos técnicos com embarque
Cada filtro é inspecionado antes da entrega para garantir a conformidade com os requisitos do cliente.
Ajuda a reduzir a interferência eletromagnética gerada durante a operação do VFD, melhora o desempenho EMC e protege os componentes elétricos contra distúrbios de energia externos.
Ele é instalado entre a fonte de alimentação e os terminais de entrada do VFD ou do servoconversor para reduzir a transmissão de interferência através da rede de energia e melhorar a estabilidade do sistema.
Dependendo das condições de instalação, as soluções Dufew podem suportar cabos blindados de até 400 metros e cabos não blindados de até 300 metros, ajudando a manter um desempenho de filtragem estável em aplicações de longa distância.
Sim. A Dufew fornece soluções personalizadas, incluindo classificação de tensão, capacidade de corrente, parâmetros de filtragem, dimensões mecânicas e estruturas de instalação de acordo com diferentes requisitos de aplicação.
A Dufew Electric fornece soluções personalizadas de filtro de entrada para sistemas VFD, servo drives e aplicações de automação industrial.
Com capacidade de engenharia profissional, processos de fabricação confiáveis e controle de qualidade rigoroso, a Dufew ajuda os clientes a melhorar o desempenho de EMC, reduzir a interferência elétrica e alcançar uma operação estável a longo prazo.
