Oferecemos um portfólio abrangente que inclui resistores, unidades de frenagem, reatores, filtros de potência e transformadores, com opções completas de personalização para atender a diversos requisitos de aplicação.

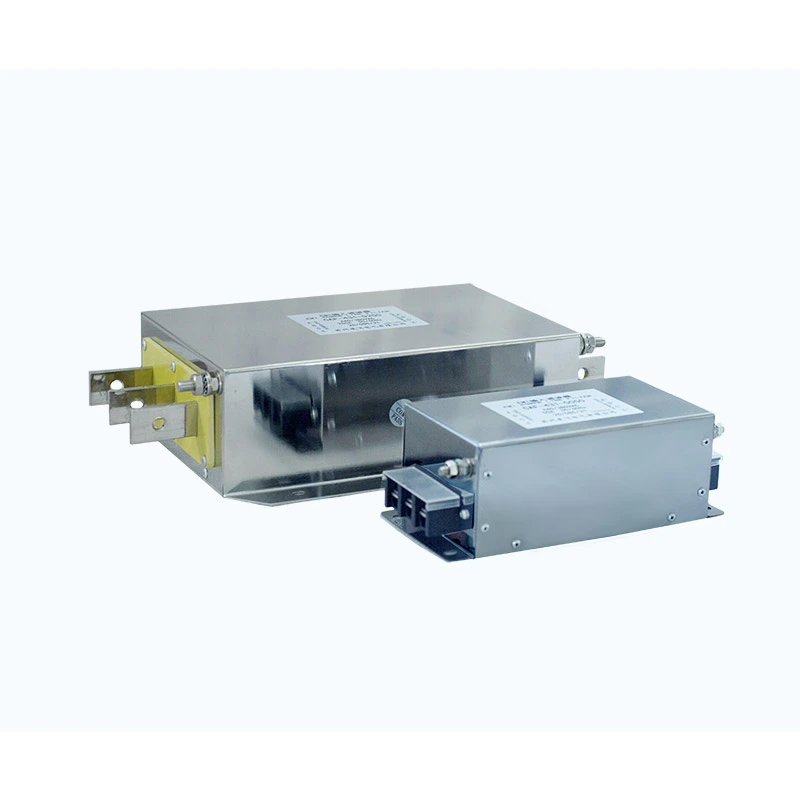

O Filtro Harmônico Elétrico Dufew foi projetado para sistemas VFD e outras cargas não lineares que geram correntes harmônicas durante a operação. Instalado no lado de entrada do sistema de acionamento, ele utiliza um circuito LC sintonizado com reatores de filtro, capacitores de potência e resistores de amortecimento não indutivos para reduzir harmônicos de ordem inferior selecionados e melhorar a qualidade da energia. Os harmônicos alvo típicos incluem a 5ª, 7ª, 11ª e 13ª ordens, com a configuração final determinada pela tensão do sistema, características de carga, espectro harmônico e desempenho de filtragem necessário.
Os parâmetros de desempenho típicos incluem THDi <10% em plena carga, THDv <5%, fator de potência acima de 0,98, aumento de temperatura ≤80K, nível de ruído ≤65dB e rigidez dielétrica de até 3000VAC, sujeito ao modelo selecionado e às condições de operação.
VFDs, conversores, retificadores e outras cargas não lineares podem gerar correntes harmônicas durante a conversão CA-CC e operação de comutação. Quando os níveis harmônicos se tornam excessivos, podem aumentar as perdas no transformador e nos cabos, causar aquecimento adicional, reduzir o fator de potência e afetar a estabilidade de equipamentos elétricos sensíveis.
Para redes de energia industriais com múltiplas cargas não lineares, o controle harmônico adequado ajuda a manter condições elétricas estáveis e a reduzir o impacto das correntes harmônicas no sistema de distribuição.
Os parâmetros do reator e do capacitor são combinados de acordo com o sistema e as características harmônicas para criar um caminho de baixa impedância em frequências harmônicas selecionadas. Isso permite que as correntes harmônicas sejam desviadas através do filtro, mantendo a operação normal na frequência fundamental.
Resistores de amortecimento não indutivos são incorporados ao circuito de filtragem para controlar a ressonância entre o filtro, a impedância da rede e as cargas não lineares. Isso ajuda a limitar a amplificação harmônica e a reduzir o estresse excessivo de corrente nos componentes de filtragem durante a operação contínua.
O desempenho de filtragem estável depende da coordenação adequada da indutância do reator, capacidade do capacitor, resistência de amortecimento e dissipação de calor. A Dufew ajusta esses parâmetros de acordo com a classificação elétrica e as condições operacionais para manter um desempenho confiável sob cargas industriais contínuas.
A seleção do filtro deve ser baseada nas características elétricas reais da instalação e não apenas na potência nominal. A Dufew avalia as condições do sistema, como tensão, corrente, capacidade do VFD, espectro harmônico, THDi necessário e ambiente de instalação ao desenvolver uma configuração adequada.
O suporte de engenharia pode abranger análise harmônica, cálculo de parâmetros de filtro, configuração elétrica, estrutura mecânica e orientação de aplicação. Os clientes podem fornecer dados de medição harmônica, diagramas unifilares, especificações de equipamentos ou condições operacionais para avaliação técnica.
O circuito de filtragem sintonizado reduz as correntes harmônicas características geradas por VFDs e outras cargas não lineares, ajudando a diminuir a distorção da forma de onda da corrente e a reduzir a circulação harmônica através de transformadores, cabos e outros equipamentos de distribuição.
Ao abordar os efeitos da corrente harmônica e da potência reativa, o filtro pode ajudar a melhorar o fator de potência, reduzir a demanda de energia reativa e diminuir as perdas no sistema de distribuição elétrica.
A redução da distorção harmônica pode melhorar as condições operacionais de transformadores, equipamentos de distribuição, sistemas de automação industrial e outras cargas elétricas, especialmente em instalações com alta proporção de equipamentos não lineares.
| Fator de seleção | Consideração |
|---|---|
| Tensão do sistema | 220V/380V/690V/1140V |
| Tipo de carga | VFDs, conversores, cargas industriais não lineares |
| Corrente nominal | Com base na capacidade do equipamento conectado |
| Condição Harmônica | Medição THDi ou análise de sistema |
| Meta de desempenho | Nível de redução harmônica necessário |
| Condição de instalação | Espaço do gabinete e requisitos ambientais |
A Dufew pode recomendar configurações de filtro adequadas de acordo com os requisitos reais da aplicação.
As soluções de filtro harmônico Dufew são adequadas para sistemas de energia industriais onde a distorção harmônica afeta o desempenho do equipamento.
| Aplicativo | Requisito Principal |
|---|---|
| Sistemas VFD | Reduza a distorção de corrente harmônica |
| Vários sistemas de acionamento | Melhore a estabilidade da rede de energia |
| Automação industrial | Mantenha uma operação elétrica confiável |
| Elevadores | Reduza o impacto harmônico durante acelerações frequentes |
| Guindastes e equipamentos de elevação | Suporta operação de carga dinâmica |
| Sistemas UPS | Melhorar a qualidade da energia |
| Sistemas de carregamento de bateria | Reduza a influência harmônica |
| Equipamento de aquecimento por indução | Melhore a compatibilidade elétrica |
| Sistemas de energia renovável | Suporta conexão de rede estável |
Exemplo: HFL-4 3 1-0490
| Código | Descrição |
|---|---|
| HFL | Série de filtros harmônicos elétricos Dufew |
| 4 | Nível de tensão (2=220V, 4=380V, 6=690V) |
| 3 | Número da Fase (3=Trifásico, 1=Monofásico) |
| 1 | Configuração de filtro |
| 0490 | Corrente nominal (0490=490A) |
| Parâmetro | Especificação |
|---|---|
| Tensão nominal | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Freqüência | 50Hz/60Hz |
| Frequência da portadora | 2kHz - 6kHz |
| Corrente nominal | 5A - 1200A |
| Desempenho de filtragem | THDi <10%, THDv <5% |
| Fator de Potência | PF >0,98 em plena carga |
| Capacidade de sobrecarga | Corrente nominal de 120% por 30 minutos |
| Aumento da temperatura | ≤80K |
| Nível de ruído | ≤65dB |
| Resistência Dielétrica | 3000 VCA / 50 Hz / 10 S |
| Resistência de Isolamento | ≥100MΩ |
| Grau de proteção | IP00/IP22 |
| Classe de isolamento | Classe F (155℃) |
| Padrões | IEC61000/GB/T14549-1993 |
A Dufew Electric é especializada em componentes eletrônicos de potência industriais, incluindo filtros harmônicos, reatores, resistores de frenagem, transformadores e soluções elétricas personalizadas.
Para produtos de filtragem harmônica, a Dufew se concentra em:
- Fabricação de reatores e correspondência de parâmetros
- Seleção e integração de capacitores
- Verificação da característica de ressonância
- Testes de segurança elétrica
- Validação de desempenho
Cada produto passa por inspeção, incluindo:
| Item de inspeção | Propósito |
|---|---|
| Teste de resistência de isolamento | Verifique a confiabilidade do isolamento |
| Teste de resistência dielétrica | Confirme a segurança elétrica |
| Teste de parâmetros elétricos | Garanta o desempenho do projeto |
| Teste de aumento de temperatura | Verifique a capacidade térmica |
| Inspeção final | Confirme a qualidade de fabricação |
Dufew suporta:
- Fabricação OEM
- Soluções harmônicas personalizadas
- Cooperação em engenharia
- Suporte técnico baseado em projetos
A documentação disponível inclui certificação de gestão de qualidade ISO, certificação CE e relatórios de teste de produtos.
A Dufew fornece soluções de embalagem padrão de exportação para produtos elétricos industriais.
A embalagem inclui:
- Proteção contra umidade
- Fixação resistente a choques
- Caixas de madeira reforçadas para modelos pesados
- Etiquetas de identificação do produto
- Documentos técnicos com embarque
Cada unidade é inspecionada antes da entrega para garantir a conformidade com as especificações do cliente.
| Comparação | Filtro Harmônico | Filtro de entrada EMI |
|---|---|---|
| Função principal | Reduza a distorção harmônica e melhore a qualidade da energia | Suprimir interferência eletromagnética |
| Alvo | 5º/7º/11º/13º harmônicos | Ruído conduzido e irradiado de alta frequência |
| Projeto de Circuito | Circuito LC sintonizado com resistor de amortecimento | Rede de filtragem EMI |
| Aplicativo | Sistemas VFD e cargas não lineares | Equipamento eletrônico sensível a EMC |
| Benefício Principal | Menor THDi e melhor estabilidade da rede | Ruído elétrico reduzido |
Um circuito de filtragem típico usa reatores, capacitores e resistores de amortecimento. Esses componentes trabalham juntos para criar um caminho sintonizado para frequências harmônicas selecionadas e ajudam a melhorar a qualidade geral da energia.
A seleção depende da tensão do sistema, corrente nominal, capacidade do VFD, características harmônicas, requisitos de THDi e condições de instalação. A Dufew fornece recomendações baseadas na aplicação específica e nos requisitos operacionais.
Sim. A Dufew pode avaliar os resultados da medição harmônica juntamente com os parâmetros do sistema e o desempenho de filtragem necessário para determinar uma configuração adequada para a aplicação.
O primeiro é usado principalmente para reduzir correntes harmônicas de baixa ordem geradas por cargas não lineares, enquanto um filtro EMI trata principalmente de interferências de alta frequência causadas por dispositivos de comutação.
A Dufew Electric fornece soluções personalizadas para sistemas VFD, equipamentos de automação industrial e aplicações de conversão de energia. Com experiência em engenharia, processos de fabricação controlados e procedimentos de inspeção de qualidade, a Dufew oferece suporte à seleção de filtros, correspondência de parâmetros e configurações específicas da aplicação com base nos requisitos reais do sistema.
Entre em contato com a Dufew Electric para obter especificações do produto, avaliação técnica e suporte personalizado ao projeto.
