Oferecemos um portfólio abrangente que inclui resistores, unidades de frenagem, reatores, filtros de potência e transformadores, com opções completas de personalização para atender a diversos requisitos de aplicação.

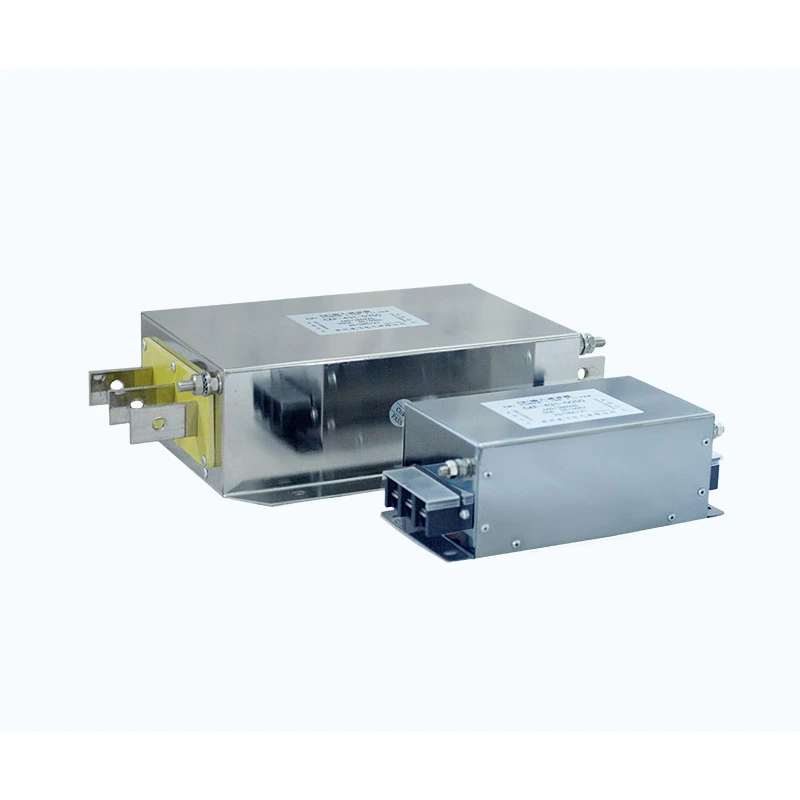

O Filtro de Saída é instalado entre os terminais de saída do VFD e os terminais de entrada do motor para melhorar a qualidade dos sinais elétricos transmitidos ao motor.
Ao combinar circuitos de filtragem de vários estágios com componentes magnéticos otimizados, ele atenua a interferência de comutação de alta frequência gerada pela operação do inversor PWM e reduz o estresse elétrico nos terminais do motor.
O design ajuda a minimizar:
- Componentes harmônicos de alta frequência
- Pulsos de pico de tensão causados por comutação rápida
- tensão dv/dt no isolamento do motor
- Interferência eletromagnética através de cabos de motor
O sistema de isolamento fornece:
Linha a linha: 1500VDC / 60S
Linha-terra: 2500VDC / 60S
Com resistência de isolamento acima de 100MΩ, capacidade de sobrecarga de 1,4 vezes a corrente nominal por 1 minuto e suporte para distâncias de cabos de motor de até 400m com cabos blindados, as soluções Dufew são adequadas para sistemas de acionamento industriais exigentes.
| Parâmetro | Especificação |
|---|---|
| Tensão nominal | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Frequência operacional | 50Hz / 60Hz / Até 500Hz |
| Corrente nominal | 5A - 1600A |
| Resistência Dielétrica | Linha a linha: 1500VDC (60S); Linha-terra: 2500VDC (60S) |
| Resistência de Isolamento | ≥100MΩ (1000VCC) |
| Capacidade de sobrecarga | 1,4 vezes a corrente nominal por 1 minuto (intervalo ≥15 minutos) |
| Comprimento máximo do cabo | Cabo blindado: 400m; Cabo não blindado: 300m |
| Grau de proteção | IP00/IP20 |
| Classe de isolamento | T40 / Classe F (155°C) |
| Grau retardador de chama | UL94V-2 |
| Padrão do produto | GB/T15287/8 |
CAF-4 3 2-0600
| Código | Descrição |
|---|---|
| CAF | Série de filtros elétricos Dufew |
| 4 | Nível de tensão (2 = 220 V, 4 = 380 V, 6 = 690 V) |
| 3 | Número da Fase (3 = Trifásico, 1 = Monofásico) |
| 2 | Tipo de filtro (1 = filtro de entrada, 2 = filtro de saída) |
| 0600 | Corrente nominal (0600 = 600A) |
Cabos longos do motor podem introduzir capacitância distribuída, o que pode aumentar a corrente de carga e a interferência de alta frequência. O design otimizado do circuito magnético ajuda a reduzir o impacto da capacitância do cabo, melhorar a estabilidade da forma de onda de saída e reduzir a radiação de alta frequência, tornando o filtro adequado para instalações remotas de motores. Suporta cabos blindados de até 400m e cabos não blindados de até 300m.
A operação de comutação PWM pode gerar rápido aumento de tensão e estresse de alta frequência nos enrolamentos do motor. O filtro de saída ajuda a reduzir o impacto dv/dt e a tensão de pico de tensão, limitando o envelhecimento do isolamento causado pela comutação de pulsos e melhorando a confiabilidade geral do serviço do motor.
A estrutura de filtragem de vários estágios ajuda a suprimir ruídos de comutação de alta frequência, bem como interferências de modo comum e modo diferencial. Isto pode melhorar o desempenho da EMC e reduzir a interferência em sistemas equipados com equipamentos sensíveis de controle e monitoramento.
O projeto de filtragem visa principalmente componentes de alta frequência, mantendo a energia de frequência fundamental necessária para a operação normal do motor. Isso ajuda a manter a saída de torque do motor estável, minimizar perdas adicionais e apoiar uma operação contínua confiável.
O design compacto suporta instalação vertical e horizontal e pode acomodar diferentes layouts de gabinete. Classificações personalizadas de tensão e corrente também estão disponíveis para atender aplicações industriais específicas e requisitos de projetos OEM.
O filtro de saída Dufew é adequado para aplicações onde os comprimentos dos cabos do motor excedem 50 metros, bem como equipamentos de servo-usinagem de alta precisão, sistemas de acionamento síncrono multimotores e linhas de produção equipadas com equipamentos de inspeção sensíveis. Também é adequado para guindastes e equipamentos de moldagem por injeção que requerem acelerações e frenagens frequentes.
As aplicações típicas incluem automação industrial, máquinas CNC, elevadores, equipamentos portuários, máquinas têxteis, máquinas de moldagem por injeção e sistemas de teste.
| Dimensão de comparação | Filtro de saída profissional Dufew | Solução de filtragem de saída padrão |
|---|---|---|
| Estrutura de filtragem | Design de filtragem de vários estágios para interferência de comutação PWM | Estrutura de filtragem simples com atenuação de frequência limitada |
| Aplicação Principal | Supressão harmônica do lado do motor e redução de tensão dv/dt | Melhoria básica da forma de onda de saída |
| Capacidade de cabo longo | Suporta aplicações de cabos de motor de longa distância até 400 m de cabo blindado | O desempenho pode diminuir com a distância prolongada do cabo |
| Proteção do Motor | Ajuda a reduzir o estresse de isolamento causado pela comutação de pulsos de tensão | Proteção limitada contra estresse de alta frequência |
| Integração de Sistemas | Adequado para sistemas de acionamento industriais e de precisão | Usado principalmente para aplicações gerais |
A Dufew Electric é especializada em componentes eletrônicos de potência industriais, incluindo filtros, reatores, resistores de frenagem e soluções elétricas personalizadas.
Com experiência em engenharia em componentes magnéticos e aplicações de sistemas de acionamento, a Dufew fornece soluções personalizadas para diferentes níveis de tensão, faixas de corrente e requisitos de instalação.
As capacidades de fabricação da Dufew abrangem processamento de componentes magnéticos, enrolamento de precisão, tratamento de isolamento, verificação de parâmetros elétricos e testes de desempenho, garantindo qualidade de produção consistente e desempenho confiável do produto.
O controle de qualidade inclui resistência de isolamento, resistência dielétrica, aumento de temperatura, desempenho elétrico e inspeções de aparência. Cada etapa é projetada para verificar a segurança elétrica, a estabilidade operacional e a qualidade geral dos produtos acabados.
A Dufew oferece suporte à fabricação OEM, projetos personalizados, documentação técnica e suporte de engenharia de aplicação para atender a diferentes requisitos industriais. A documentação de qualidade inclui certificação de gerenciamento de qualidade ISO, certificação CE e relatórios de testes de produtos.
A Dufew aplica embalagens padrão de exportação para garantir o transporte seguro de componentes elétricos industriais.
As soluções de embalagem incluem:
- Proteção resistente à umidade
- Fixação resistente a choques
- Caixas de madeira reforçadas para modelos grandes
- Etiquetas de identificação do produto
- Documentos técnicos
Cada produto é inspecionado antes do envio para garantir a conformidade com os requisitos do cliente.
Um filtro de saída visa principalmente componentes de comutação de alta frequência, interferência PWM e ruído eletromagnético no lado do motor. Um reator de saída reduz principalmente a taxa de aumento de tensão, limita o impacto da corrente e melhora as condições da forma de onda de saída.
Para aplicações exigentes, a solução adequada depende do comprimento do cabo, do tipo de motor e dos requisitos de EMC.
Sim. Ao reduzir os componentes de alta frequência gerados pela comutação do inversor, pode ajudar a diminuir a vibração eletromagnética e melhorar as condições de operação do motor.
Cabos longos aumentam a capacitância distribuída e podem amplificar interferências de alta frequência. A filtragem adequada ajuda a reduzir o estresse elétrico relacionado ao cabo e melhora a estabilidade do sistema.
Sim. A Dufew fornece soluções personalizadas, incluindo classificação de tensão, capacidade de corrente, características de filtragem, dimensões e estrutura de instalação de acordo com as necessidades do cliente.
