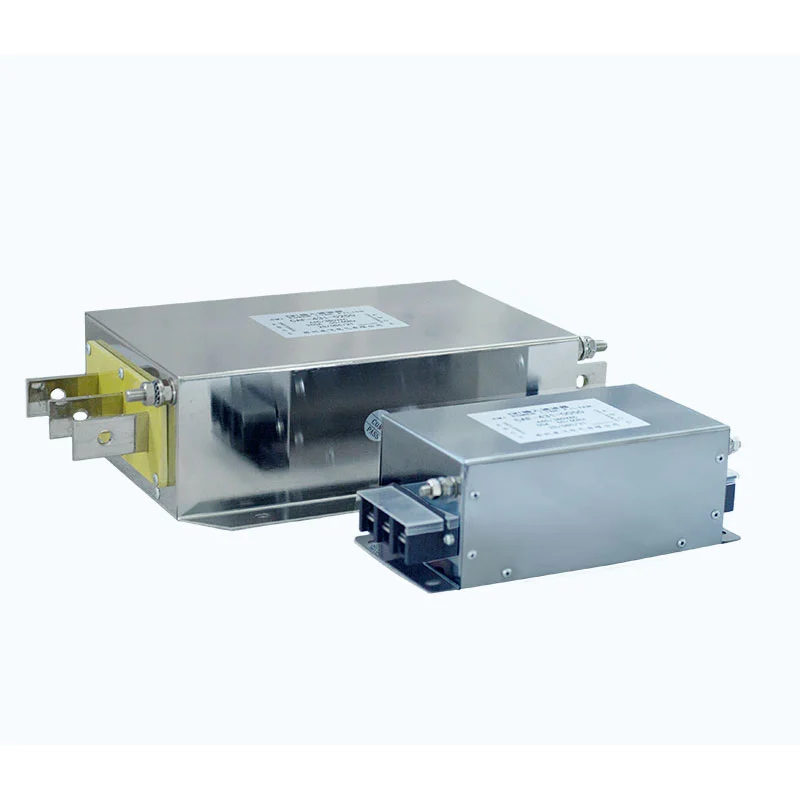

O Filtro Passivo Elétrico Dufew foi projetado para sistemas de energia industriais afetados por correntes harmônicas de VFDs, conversores, retificadores e outras cargas não lineares. Ao combinar reatores de filtro, capacitores e resistores de amortecimento não indutivos em um circuito LC sintonizado, ele fornece um caminho de baixa impedância para frequências harmônicas selecionadas e ajuda a reduzir a circulação de corrente harmônica na rede de energia.
Cargas não lineares geradas durante a conversão CA-CC e comutação eletrônica de potência podem contribuir para o superaquecimento do transformador, aumento das perdas nos cabos, redução do fator de potência, estresse adicional nos equipamentos elétricos e qualidade de energia instável. Dependendo das condições do sistema, a configuração de filtragem pode ser projetada para endereçar harmônicos característicos como o 5º, 7º, 11º e componentes de ordem superior.
O sistema ajuda a reduzir a distorção da corrente harmônica, melhorar o fator de potência, limitar as perdas relacionadas às harmônicas e apoiar a operação elétrica estável. Comparada com sistemas ativos de compensação harmônica, a filtragem passiva utiliza uma estrutura elétrica relativamente simples, sem circuitos de controle complexos, tornando-a adequada para operação contínua em aplicações industriais com características harmônicas previsíveis.
O reator e o capacitor formam um ramo LC sintonizado projetado para frequências harmônicas específicas.
Quando as correntes harmônicas atingem a faixa de frequência projetada, o ramo de filtragem fornece um caminho de impedância mais baixo do que a rede de energia, permitindo que as correntes harmônicas sejam absorvidas de forma eficaz.
Este projeto fornece:
- Redução harmônica direcionada
- Menor distorção da forma de onda de corrente
- Melhor estabilidade elétrica
- Capacidade de operação industrial contínua
O resistor não indutivo integrado controla as características de ressonância e melhora a estabilidade do circuito.
A estrutura de amortecimento ajuda:
- Evitar amplificação excessiva de ressonância
- Limitar corrente harmônica anormal
- Melhorar a confiabilidade do capacitor
- Prolongue a vida útil do sistema
O design passivo opera sem controladores DSP ou módulos de compensação eletrônica adicionais, resultando em uma estrutura elétrica simples com menos componentes de controle, menores requisitos de manutenção e boa adaptabilidade a ambientes operacionais industriais.
Ao reduzir a circulação de corrente harmônica, o sistema pode ajudar a limitar as perdas de transformadores e cabos, reduzir o aumento de temperatura, melhorar o fator de potência e suportar uma operação mais estável dos equipamentos elétricos conectados.
A Dufew aplica considerações de engenharia a componentes magnéticos, correspondência de reatores e capacitores, desempenho térmico e segurança elétrica. A configuração resultante é adequada para operação contínua em sistemas de energia industriais com características harmônicas relativamente previsíveis.
O Filtro Passivo Dufew é adequado para sistemas industriais com características harmônicas relativamente estáveis.
| Aplicativo | Propósito |
|---|---|
| Sistemas VFD | Reduza a distorção de corrente harmônica |
| Vários acionamentos de motor | Melhore a estabilidade da rede de energia |
| Equipamento retificador | Controlar harmônicos característicos |
| Sistemas UPS | Reduza a influência harmônica |
| Automação industrial | Melhore a confiabilidade elétrica |
As aplicações típicas incluem fábricas, instalações de metalurgia e processamento químico, equipamentos de mineração, máquinas têxteis, linhas de produção de papel, máquinas portuárias e sistemas de moldagem por injeção onde cargas não lineares e correntes harmônicas precisam ser gerenciadas.
Diferentes sistemas elétricos requerem diferentes parâmetros de filtragem.
A Dufew fornece suporte de engenharia com base em:
- Dados de medição harmônica
- Características de carga
- Nível de tensão do sistema
- Ambiente de instalação
- Desempenho THDi necessário
Soluções personalizadas estão disponíveis para diferentes requisitos de qualidade de energia industrial.
A seleção de uma solução de filtragem adequada requer avaliação de:
| Fator de seleção | Consideração |
|---|---|
| Tensão nominal | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Corrente nominal | Corrente operacional contínua |
| Fonte Harmônica | VFD, retificador, UPS, conversor |
| Espectro Harmônico | Componentes de 5ª/7ª/11ª ordem |
| Desempenho Requerido | Meta de melhoria do THDi |
| Ambiente de instalação | Espaço, ventilação, requisitos de proteção |
A Dufew fornece recomendações personalizadas com base em dados de medição harmônica, parâmetros do sistema e requisitos do projeto.
A Dufew Electric é especializada na fabricação de eletrônicos de potência industrial, fornecendo filtros passivos, reatores, resistores de frenagem, transformadores e soluções elétricas personalizadas para aplicações industriais. Seu trabalho de engenharia abrange análise harmônica, correspondência de parâmetros elétricos e requisitos de qualidade de energia, apoiando o projeto e a fabricação de produtos específicos para aplicações.
Os principais recursos de fabricação incluem processamento de núcleo magnético, enrolamento de reator de precisão, correspondência de capacitores e resistores, verificação de parâmetros elétricos e testes de desempenho térmico. Dependendo da configuração do produto, a inspeção de qualidade pode incluir:
- Teste de resistência de isolamento
- Teste de resistência dielétrica
- Verificação de parâmetros de ressonância
- Teste de aumento de temperatura
- Inspeção de parâmetros elétricos
- Inspeção de aparência final
A documentação de qualidade pode incluir certificação de gerenciamento de qualidade ISO, relatórios de testes de produtos e registros de verificação de desempenho elétrico de acordo com os requisitos aplicáveis do produto e do projeto.
A Dufew Electric oferece suporte à fabricação OEM, projeto elétrico personalizado, cooperação de engenharia e soluções de qualidade de energia baseadas em projetos.
| Parâmetro | Especificação |
|---|---|
| Tensão nominal | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Frequência operacional | 50Hz/60Hz |
| Corrente nominal | 5A - 1600A |
| Alvo Harmônico | 5º / 7º / 11º / Harmônicos de ordem superior |
| Estrutura de filtragem | Circuito Ressonante LC Sintonizado |
| Aumento da temperatura | ≤80K |
| Nível de ruído | ≤65dB |
| Resistência Dielétrica | 3000 VCA/10S |
| Resistência de Isolamento | ≥100MΩ |
| Grau de proteção | IP00/IP22 |
| Classe de isolamento | Classe F (155℃) |
| Grau retardador de chama | UL94V-2 |
| Padrões | IEC61000/GB/T14549-1993 |
| Comparação | Filtro Passivo | Filtro Harmônico Ativo |
|---|---|---|
| Princípio de funcionamento | Circuito de ressonância LC sintonizado | Compensação eletrônica de potência |
| Componentes Principais | Reatores, capacitores, resistores | Módulos de potência e controladores |
| Resposta Harmônica | Projetado para condições harmônicas específicas | Compensação dinâmica |
| Requisito de controle | Nenhum sistema de controle externo | Requer controle eletrônico |
| Manutenção | Manutenção simples | Manutenção mais complexa |
| Aplicativo | Cargas industriais estáveis | Ambientes harmônicos variáveis |
Um filtro passivo consiste em reatores, capacitores e resistores de amortecimento que formam um circuito LC sintonizado. Esses componentes fornecem um caminho de baixa impedância para correntes harmônicas selecionadas e ajudam a melhorar a qualidade da energia.
A seleção do modelo depende da tensão nominal, corrente operacional, fonte harmônica, espectro harmônico, requisitos THDi, configuração do sistema e condições de instalação.
A filtragem passiva é geralmente adequada para sistemas com características harmônicas estáveis. Aplicações com cargas harmônicas que mudam rapidamente podem exigir soluções alternativas de compensação.
Sim. A Dufew fornece soluções personalizadas com base no nível de tensão, capacidade de corrente, características harmônicas, requisitos de instalação e condições do projeto.
