Oferecemos um portfólio abrangente que inclui resistores, unidades de frenagem, reatores, filtros de potência e transformadores, com opções completas de personalização para atender a diversos requisitos de aplicação.

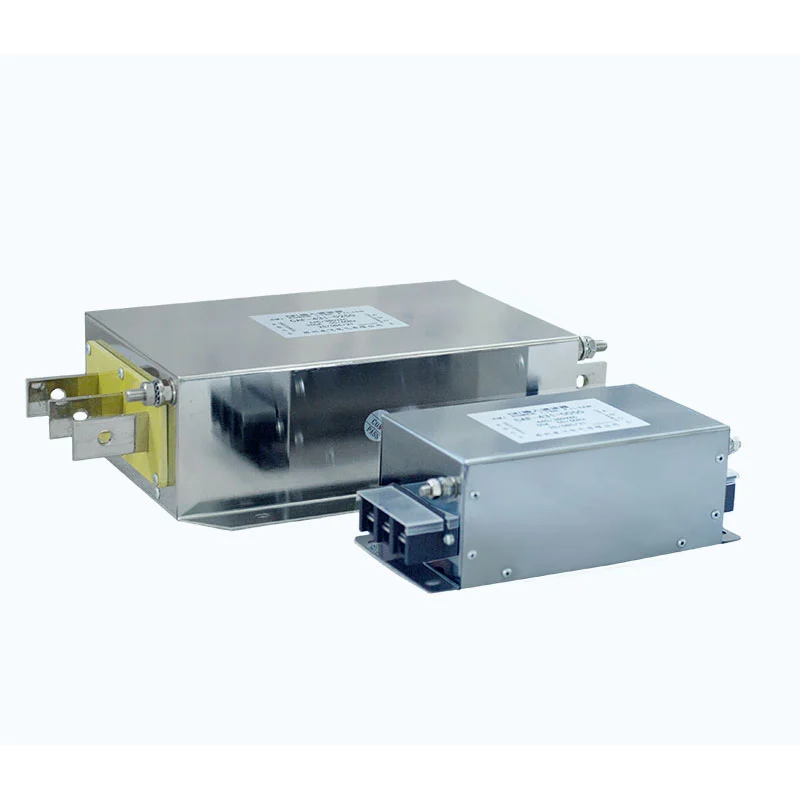

O filtro de interferência eletromagnética incorpora uma rede de filtragem passa-baixa de vários estágios que consiste em uma bobina de modo comum, capacitores X, capacitores Y e resistores.
O indutor de modo comum utiliza dois condutores enrolados no mesmo núcleo magnético e apresenta alta impedância à interferência de modo comum. Os capacitores X são conectados através dos condutores de linha para suprimir a interferência do modo diferencial, enquanto os capacitores Y são conectados entre as linhas de energia e o terra para fornecer um caminho para o ruído de modo comum de alta frequência para o terra.
Esses componentes trabalham juntos para fornecer supressão de EMI de banda larga. A estrutura de filtragem de vários estágios é otimizada de acordo com as características de frequência de interferência comumente encontradas em aplicações de inversores de frequência variável.
| Parâmetro | Especificação |
|---|---|
| Tensão nominal | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Frequência operacional | 50 Hz / 60 Hz / até 500 Hz |
| Corrente nominal | 5A--1600A |
| Resistência Dielétrica | Linha a Linha: 1500VDC, 60s; Linha-terra: 2500 VCC, 60s |
| Resistência de Isolamento | >100MΩ a 1000VCC |
| Capacidade de sobrecarga | 1,4 × corrente nominal por 1 minuto, com intervalos de pelo menos 15 minutos |
| Comprimento máximo do cabo | 400m para cabo blindado; 300m para cabo não blindado |
| Classificação de proteção | IP00/IP20 |
| Classe de isolamento | T40/F (155°C) |
| Classificação retardante de chama | UL94 V-2 |
| Padrão do produto | GB/T 15287/8 |
- Supressão de modo comum e modo diferencial: A rede de filtragem é projetada para atenuar interferências eletromagnéticas de modo comum e modo diferencial.
- Supressão EMI bidirecional: O filtro pode atenuar a interferência que viaja entre a fonte de alimentação e o equipamento conectado, ajudando a reduzir a transmissão de ruído indesejado em ambas as direções.
- Compatibilidade de aplicação VFD: Projetado para sistemas de acionamento de frequência variável onde a interferência eletromagnética relacionada à comutação e o ruído conduzido exigem supressão adicional.
- Filtragem de vários estágios: A combinação de indutor de modo comum, capacitores X, capacitores Y e elementos resistivos fornece desempenho de filtragem de vários estágios.
- Ampla faixa elétrica: opções de tensão nominal de 220 VCA a 1140 VCA e opções de corrente nominal de 5 A a 1600 A suportam uma ampla gama de aplicações de energia industrial.
- Projeto de baixa corrente de fuga: A estrutura de filtragem é projetada levando em consideração a corrente de fuga e os requisitos de aterramento do sistema.
- Aplicações de cabos longos: Configurações adequadas estão disponíveis para sistemas VFD que usam cabos de motor longos, sujeitas às condições reais do inversor, cabo, motor e instalação.
- Seleção personalizada: a Dufew Electric pode avaliar tensão nominal, corrente, frequência, comprimento do cabo, condições de instalação e outros parâmetros de aplicação para seleção do produto.
O Filtro de Interferência Eletromagnética é adequado para aplicações industriais onde a compatibilidade eletromagnética e a qualidade da energia são importantes, incluindo:
1. Equipamento industrial com rigorosos requisitos de compatibilidade eletromagnética.
2. Sistemas que utilizam múltiplos VFDs onde a interferência eletromagnética entre drives precisa ser controlada.
3. Aplicações de entrada VFD onde interferência conduzida ou irradiada pode afetar a rede de energia ou equipamentos próximos.
4. Sistemas VFD afetados por distúrbios elétricos, interferência harmônica ou ruído eletromagnético excessivo.
5. Equipamento industrial que requer proteção adicional contra operação anormal relacionada a interferências.
6. Equipamentos de fabricação e automação industrial.
7. Energias renováveis e sistemas de armazenamento de energia utilizando equipamentos eletrónicos de potência.
8. Sistemas de acionamento de motor com cabos longos ou ambientes eletromagnéticos exigentes.
A seleção de um filtro de interferência eletromagnética requer mais do que combinar tensão e corrente. O filtro deve ser avaliado de acordo com o sistema elétrico completo, configuração do equipamento e ambiente de instalação para garantir que a especificação selecionada seja adequada para a aplicação pretendida.
A Dufew Electric pode oferecer suporte à avaliação técnica com base na tensão e corrente nominais, frequência operacional, classificação de potência VFD, interferência de modo comum e modo diferencial, comprimento do cabo do motor, configuração de cabo blindado ou não blindado, condições de aterramento, espaço de instalação, requisitos térmicos, ambiente eletromagnético e desenhos do cliente ou especificações técnicas.
Para projetos customizados, os clientes podem fornecer especificações elétricas, desenhos técnicos, amostras físicas, informações de equipamentos ou condições de aplicação para avaliação de engenharia. Com base nesses requisitos, a Dufew Electric pode fornecer produtos padrão ou desenvolver configurações de filtros específicas para aplicações.
Selecione a tensão nominal e a corrente nominal do filtro de acordo com a potência nominal do VFD e o ambiente eletromagnético. Como orientação geral de seleção, a corrente nominal do filtro pode ser selecionada em aproximadamente 1,2-1,5 vezes a corrente nominal do equipamento, sujeita à aplicação real e às recomendações do fabricante. A tensão nominal do filtro deve corresponder à tensão operacional do VFD.
Verifique se há danos no gabinete, verifique se os terminais estão intactos e confirme se as marcações e especificações do produto estão claramente visíveis.
Instale o filtro no ponto de entrada de energia do equipamento ou no lado de entrada da fonte de interferência, como um VFD, e mantenha-o o mais próximo possível do equipamento protegido.
Quando instalado em um gabinete de controle metálico, garanta contato metal com metal suficiente entre o invólucro do filtro e o gabinete para suportar a dissipação de calor e a blindagem eletromagnética.
Use os furos de montagem designados para fixar o filtro dentro do gabinete de controle ou na placa de montagem. Certifique-se de que o filtro esteja firmemente instalado e que a correspondência de impedância e os requisitos de aterramento sejam considerados adequadamente.
Conecte o filtro em série entre a fonte de alimentação e a entrada do VFD de acordo com o diagrama de fiação. Não inverta os terminais de entrada e saída.
O terminal de aterramento deve estar conectado de forma confiável ao aterramento de proteção. Mantenha a conexão de aterramento tão curta quanto possível; recomenda-se um comprimento de condutor de aterramento não superior a 30 cm.
Não junte os fios de entrada do filtro com os fios do lado da carga ou de saída. Fazer isso pode aumentar o acoplamento eletromagnético entre os lados de entrada e saída e reduzir significativamente a capacidade do filtro de suprimir EMI.
A fiação de entrada e saída deve ser roteada separadamente para minimizar acoplamentos indesejados.
Após confirmar que todas as conexões estão corretas, ligue o sistema e monitore a condição operacional do VFD. Verifique se a redução esperada na interferência eletromagnética e nas condições operacionais anormais foi alcançada.
| Fator de comparação | Filtro EMI composto integrado Dufew | Filtro Simples Convencional |
|---|---|---|
| Estrutura de filtragem | Filtragem de vários estágios usando uma combinação de indutor de modo comum, capacitores X, capacitores Y e elementos resistivos | Normalmente depende de uma estrutura indutiva de estágio único mais simples |
| Supressão EMI | Projetado para lidar com interferências de modo comum e modo diferencial | A supressão de interferência de alta frequência pode ser limitada dependendo da estrutura do filtro |
| Gestão Térmica | O projeto estrutural integrado pode suportar um arranjo mais organizado de componentes e gerenciamento térmico | A concentração de componentes pode aumentar o acúmulo de calor localizado sob condições contínuas de alta carga |
| Instalação | A configuração de filtro integrada pode simplificar a montagem e a conexão elétrica | Componentes de filtragem separados podem exigir montagem e fiação adicionais |
| Gestão de Materiais | Uma unidade integrada pode simplificar a codificação de materiais e o gerenciamento de estoque | Vários componentes podem aumentar o número de itens materiais |
| Faixa de aplicação | Adequado para sistemas VFD e ambientes industriais com requisitos exigentes de EMI | Mais adequado para aplicações relativamente simples, dependendo do ambiente elétrico |
A Dufew Electric é uma fabricante e fornecedora de componentes eletrônicos de potência com sede na China, com capacidades de fabricação que abrangem resistores industriais, sistemas de frenagem, reatores, filtros EMI, filtros de potência, transformadores e componentes elétricos personalizados. Para Filtros de Interferência Eletromagnética, a produção e a inspeção são realizadas de acordo com as especificações do produto, requisitos técnicos aplicáveis e requisitos do cliente.
O processo de fabricação abrange seleção de materiais, montagem de componentes, testes elétricos, verificação de desempenho, inspeção final, embalagem e envio. As principais verificações de qualidade podem incluir:
- Verificação de tensão e corrente nominal
- Teste de resistência de isolamento
- Teste de rigidez dielétrica
- Testes de desempenho elétrico
- Inspeção visual e dimensional
- Inspeção de terminais e conexões
- Inspeção final do produto
As especificações do produto e os requisitos de inspeção são controlados durante toda a produção para manter o desempenho elétrico e a qualidade do produto consistentes. Registros de testes específicos do produto e documentação técnica também podem ser fornecidos de acordo com os requisitos do projeto.
A Dufew Electric mantém certificações de qualidade relevantes, documentação de produtos e registros de testes para apoiar a avaliação do cliente e os requisitos de aquisição.
Certificados e documentos técnicos aplicáveis podem ser fornecidos para revisão de acordo com o produto específico, projeto e requisitos do cliente.
Como fornecedora de componentes eletrônicos de potência na China, a Dufew Electric oferece suporte a pedidos B2B internacionais, desde a seleção de produtos e avaliação de amostras até a produção, inspeção, embalagem e envio.
Os arranjos típicos de entrega podem ser coordenados de acordo com o volume do pedido, dimensões do produto, destino, prazo de entrega e requisitos do cliente.
As opções de logística disponíveis podem incluir:
- Frete Marítimo: Adequado para pedidos internacionais regulares e de grande volume.
- Frete Aéreo: Adequado para remessas urgentes, amostras e pedidos de menor volume.
- Entrega Expressa: Indicada para amostras técnicas e pequenas embalagens onde é necessária uma entrega mais rápida.
- Despachante Designado pelo Cliente: A Dufew Electric pode coordenar o envio com o fornecedor de logística indicado pelo cliente quando necessário.
As embalagens de exportação podem ser organizadas de acordo com a estrutura do produto e os requisitos de transporte para ajudar a proteger os componentes elétricos durante o manuseio e trânsito internacional.
A Dufew Electric concentra-se em componentes eletrônicos de potência, incluindo resistores, sistemas de frenagem, reatores, filtros de interferência eletromagnética, filtros de potência e transformadores.
A seleção do produto pode ser avaliada de acordo com parâmetros elétricos, características do VFD, comprimento do cabo, ambiente eletromagnético, condições de instalação e outros requisitos do sistema.
A Dufew oferece suporte a especificações elétricas personalizadas, configurações, desenhos, amostras e requisitos específicos de aplicação sujeitos à avaliação de engenharia.
A fabricação inclui inspeção de materiais, montagem controlada, testes elétricos, inspeção final e documentação do produto de acordo com os requisitos aplicáveis.
A Dufew Electric oferece suporte a fabricantes de equipamentos, integradores de sistemas, distribuidores, clientes OEM e usuários industriais com fornecimento de produtos e coordenação de logística internacional.
Sua rede de filtragem atenua ruídos indesejados que viajam entre a fonte de alimentação e os equipamentos conectados, ajudando a reduzir a interferência eletromagnética de entrada e saída.
Sim, quando for necessária supressão EMI adicional. Os reatores tratam principalmente de harmônicos de corrente e distúrbios de energia, enquanto os filtros EMI visam o ruído eletromagnético. Eles podem, portanto, complementar-se.
Não. Os condutores são isolados eletricamente enquanto compartilham o mesmo núcleo magnético. Sob operação normal em modo diferencial, seus fluxos magnéticos se cancelam em grande parte.
Os capacitores X são usados em condutores de linha para ruído de modo diferencial, enquanto os capacitores Y se conectam entre linhas de energia e terra para ruído de modo comum. Eles têm diferentes requisitos de segurança e isolamento.
A Dufew Electric fabrica componentes eletrônicos de potência para acionamentos de motores, automação industrial, energia renovável, armazenamento de energia e sistemas de controle de energia. Com suporte de engenharia, produção controlada, testes elétricos, personalização e recursos globais de fornecimento B2B, fornecemos soluções confiáveis adaptadas a diversos requisitos industriais.
