Oferecemos um portfólio abrangente que inclui resistores, unidades de frenagem, reatores, filtros de potência e transformadores, com opções completas de personalização para atender a diversos requisitos de aplicação.
Os modernos sistemas de acionamento industrial utilizam tecnologia de comutação de alta velocidade para melhorar a eficiência energética e a precisão do controle do motor. No entanto, as operações de comutação do inversor podem gerar interferência conduzida, corrente de modo comum e ruído de alta frequência que podem afetar o equipamento circundante e o desempenho EMC geral do sistema.

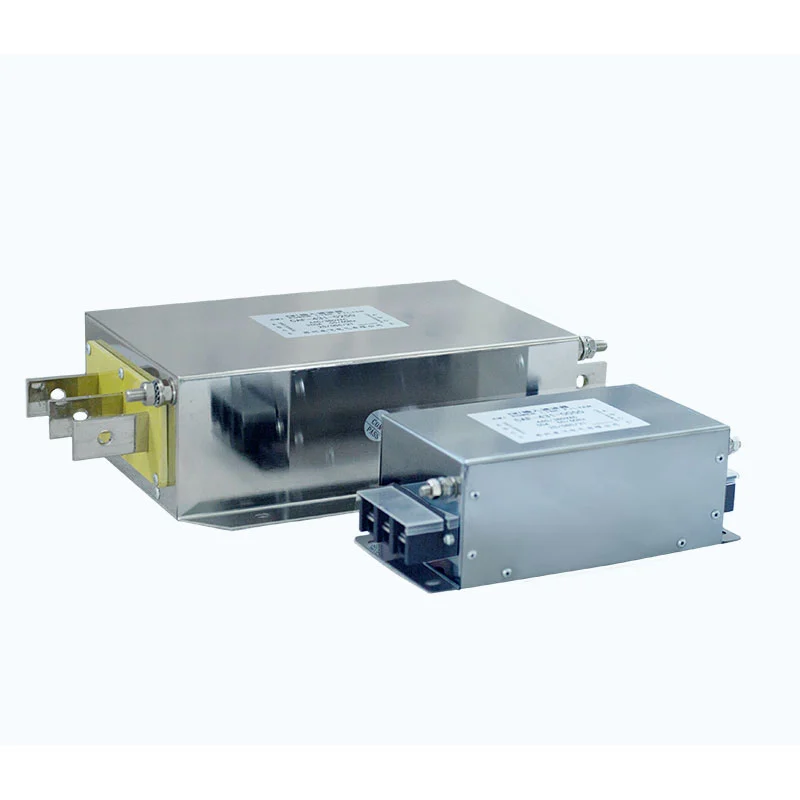

O filtro de compatibilidade eletromagnética elétrica Dufew integra componentes de filtragem otimizados, incluindo:
- Indutores de modo comum
- Capacitores de segurança X/Y
- Filtrar reatores
- Componentes de amortecimento
A rede de filtragem cria alta impedância para interferências indesejadas de alta frequência, ao mesmo tempo que mantém uma transmissão de energia estável.
Dependendo dos requisitos de instalação, o filtro ajuda a controlar:
- Interferência conduzida retornando à rede de alimentação
- Ruído de comutação de alta frequência gerado pela eletrônica de potência
- Corrente de modo comum entre equipamento e terra
- Distúrbio eletromagnético afetando dispositivos próximos
A solução ajuda:
- Melhorar o desempenho da compatibilidade eletromagnética
- Reduza a interferência entre equipamentos conectados
- Melhorar a estabilidade do VFD e do sistema servo
- Suporta operação industrial confiável
Os sistemas de acionamento industriais podem gerar interferência tanto na entrada de energia quanto na saída do motor. A estrutura de filtragem integrada da Dufew foi projetada para reduzir emissões conduzidas, limitar a transmissão de interferência de alta frequência, simplificar a integração do gabinete e apoiar a compatibilidade eletromagnética dentro do sistema geral.
A interferência eletromagnética pode ocorrer através de caminhos de modo comum entre circuitos elétricos e terra, ou através de caminhos de modo diferencial entre condutores de energia. Dufew otimiza componentes magnéticos e redes de capacitores para lidar com ambos os modos de interferência de acordo com as características de filtragem exigidas.
O filtro utiliza estruturas magnéticas otimizadas para fornecer características de impedância estáveis em toda a faixa de frequência necessária. O projeto considera o desempenho da filtragem, a perda magnética, o comportamento térmico e as condições operacionais de longo prazo para aplicações industriais.
O filtro ajuda a controlar a interferência gerada pela comutação de componentes eletrônicos de potência, reduzindo as emissões conduzidas e os distúrbios eletromagnéticos, ao mesmo tempo em que oferece suporte à compatibilidade entre os equipamentos conectados.
Para sistemas baseados em inversores, o filtro pode ajudar a atenuar ruídos de comutação de alta frequência, interferência de modo comum e radiação eletromagnética relacionada a cabos, apoiando a operação estável de motores e outros equipamentos elétricos conectados.
A Dufew projeta soluções de filtragem de acordo com diferentes requisitos de gabinete e sistema, com opções para estruturas de instalação compactas, fiação simplificada, montagem flexível e parâmetros elétricos personalizados.
O Filtro de Compatibilidade Eletromagnética Dufew é adequado para sistemas industriais que exigem melhor controle de interferência.
| Aplicativo | Função |
|---|---|
| Sistemas VFD | Reduza a interferência conduzida e de alta frequência |
| Servoacionamentos | Melhore a estabilidade da EMC |
| Equipamento CNC | Reduza o impacto do ruído elétrico |
| Automação industrial | Melhore a compatibilidade do equipamento |
| Equipamento de precisão | Reduza a perturbação eletromagnética |
| Sistemas de motor de cabo longo | Controle os efeitos de transmissão de alta frequência |
As indústrias típicas incluem:
- Automação industrial
- Usinagem CNC
- Equipamentos de fabricação
- Eletrônica médica
- Sistemas de teste
- Produção eletrônica de precisão
Diferentes equipamentos e aplicações requerem diferentes parâmetros de filtragem. A Dufew Electric fornece suporte de engenharia com base na tensão nominal, corrente nominal, frequência de comutação, comprimento do cabo, ambiente de instalação e requisitos de teste EMC para determinar especificações de filtro adequadas para eletrônica de potência industrial e controle de interferência eletromagnética.
Para projetos personalizados, os clientes podem fornecer parâmetros de equipamentos, desenhos elétricos, condições de aplicação ou requisitos de teste EMC para avaliação técnica. Dufew Electric suporta fornecimento de filtro padrão e configurações específicas de aplicação.
A Dufew Electric é especializada em componentes eletrônicos de potência industriais, incluindo filtros EMC, filtros harmônicos, reatores, resistores de frenagem e componentes elétricos personalizados. Seus processos de fabricação podem abranger processamento de núcleo magnético, enrolamento de precisão, tratamento de isolamento, impregnação a vácuo e verificação de parâmetros elétricos.
As principais verificações de qualidade podem incluir:
- Teste de resistência de isolamento
- Teste de resistência dielétrica
- Verificação de desempenho elétrico
- Validação de aumento de temperatura
- Inspeção final de qualidade
A Dufew Electric oferece suporte à fabricação OEM, desenvolvimento de filtros personalizados, suporte a aplicações de engenharia e cooperação em projetos industriais, com especificações de produtos e requisitos de teste ajustados de acordo com a aplicação e os requisitos do cliente.
| Parâmetro | Especificação |
|---|---|
| Tensão nominal | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Frequência operacional | 50 Hz / 60 Hz / Personalizado |
| Corrente nominal | 5A-1600A |
| Tipo de filtro | Solução EMC de filtragem de entrada/saída |
| Resistência Dielétrica | Linha a linha: 1500VDC / 60S; Linha-terra: 2500VDC / 60S |
| Resistência de Isolamento | ≥100MΩ |
| Capacidade de sobrecarga | 1,4× corrente nominal por 1 minuto |
| Grau de proteção | IP00/IP20 |
| Classe de isolamento | Classe F (155℃) |
| Grau retardador de chama | UL94V-2 |
| Comparação | Filtro EMC integrado | Filtro EMI padrão |
|---|---|---|
| Posição de filtragem | Proteção do sistema de entrada e saída | Principalmente filtragem do lado de entrada |
| Função principal | Controla a interferência eletromagnética no nível do sistema | Reduz o ruído conduzido |
| Aplicativo | Sistemas de acionamento VFD e industriais | Equipamentos eletrônicos em geral |
| Estrutura | Solução de filtragem integrada | Circuito de filtragem único |
| Compatibilidade do sistema motor | Adequado para aplicações industriais complexas | Principalmente proteção em nível de equipamento |
Um filtro de compatibilidade eletromagnética reduz a interferência eletromagnética conduzida gerada por equipamentos eletrônicos de potência e ajuda a melhorar o desempenho EMC do sistema.
A seleção depende da tensão nominal, capacidade de corrente, características de comutação, configuração do cabo, ambiente de instalação e desempenho EMC necessário.
O local de instalação depende dos requisitos do sistema. A filtragem do lado de entrada ajuda a reduzir a interferência transmitida à rede de energia, enquanto a filtragem do lado de saída ajuda a controlar o ruído de alta frequência gerado durante a operação do inversor.
Sim. A Dufew fornece projetos de filtragem EMC personalizados de acordo com parâmetros elétricos, condições de aplicação, requisitos de gabinete e especificações do projeto.
