Oferecemos um portfólio abrangente que inclui resistores, unidades de frenagem, reatores, filtros de potência e transformadores, com opções completas de personalização para atender a diversos requisitos de aplicação.

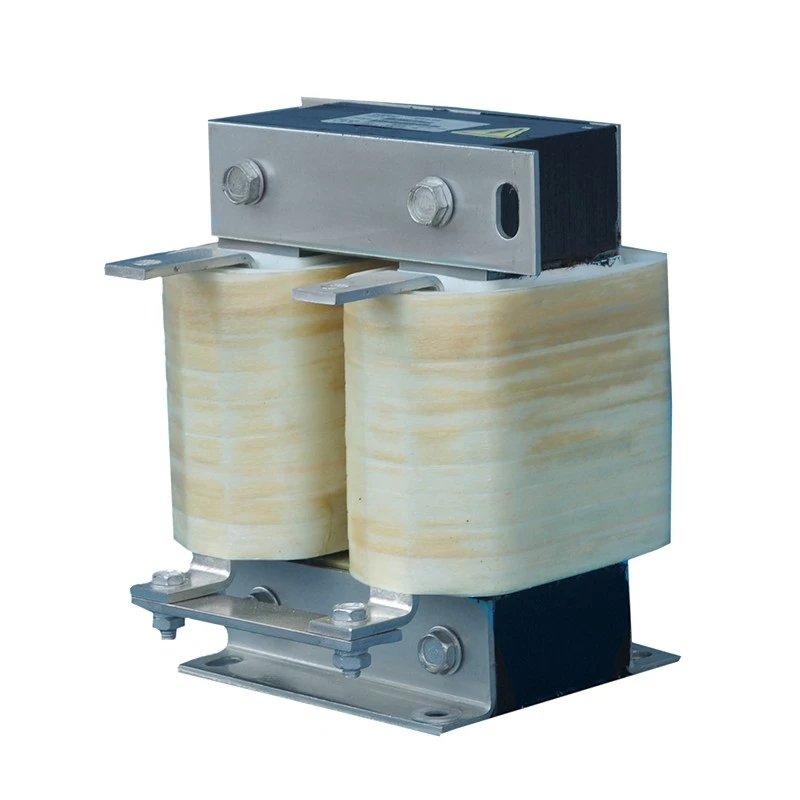

O reator do link CC VFD é conectado em série dentro do circuito intermediário do barramento CC entre a ponte retificadora e o estágio inversor de um sistema VFD.
Durante a conversão CA para CC, a operação do retificador e a variação de carga podem introduzir ondulação de corrente e flutuação elétrica no barramento CC. O reator usa características de armazenamento de energia indutiva para suavizar as mudanças de corrente, manter o fluxo contínuo de corrente CC e melhorar a estabilidade da fonte de alimentação do inversor.
Ao contrário dos reatores CA padrão, os reatores de link CC são projetados para operar sob condições de corrente CC contínua. Dufew adota uma estrutura magnética de entreferro segmentada resistente à polarização DC para manter a indutância estável e reduzir o risco de saturação magnética.
O reator apresenta:
- Núcleo de aço silício laminado a frio de baixa perda para perda magnética reduzida
- Estrutura de entreferro segmentada para operação DC estável
- Sistema de isolamento Classe F para confiabilidade em altas temperaturas
- Processo de impregnação a vácuo para resistência mecânica e resistência à umidade
- Opções de enrolamento de cobre ou alumínio para diferentes requisitos de corrente
Esses recursos de projeto tornam os reatores de link CC Dufew adequados para sistemas VFD que exigem desempenho estável do barramento CC, longa vida útil e operação confiável.
O estágio retificador gera naturalmente componentes de ondulação na corrente CC. Um reator de link CC suaviza a forma de onda da corrente, reduz a ondulação da corrente e ajuda a manter a condução contínua da corrente, fornecendo uma entrada mais estável ao inversor. Isto reduz as flutuações na fonte de alimentação CC e suporta a operação consistente do motor.
A corrente de ondulação excessiva pode aumentar o aquecimento do capacitor e acelerar o envelhecimento dos componentes. Ao reduzir o estresse de carregamento e a carga térmica nos componentes do barramento CC, o reator pode ajudar a prolongar a vida útil do capacitor, melhorar a confiabilidade geral dos componentes e reduzir os requisitos de manutenção.
Os equipamentos industriais geralmente operam sob frequentes acelerações, frenagens e mudanças de carga. O reator ajuda a manter a operação estável do inversor e a reduzir o impacto elétrico da rápida variação de carga, ao mesmo tempo que oferece suporte à operação confiável de dispositivos semicondutores de potência.
Ao melhorar as características do barramento CC e reduzir a distorção da corrente, o reator ajuda a otimizar a utilização da energia e a limitar a influência dos harmônicos. Isto o torna adequado para sistemas de acionamento industriais de alta potência onde é necessário um desempenho elétrico estável.
A corrente contínua DC pode produzir polarização magnética e aumentar o risco de saturação do núcleo em projetos de reatores convencionais. A tecnologia de entreferro segmentado da Dufew fornece indutância mais estável e linearidade magnética aprimorada, ajudando a reduzir o risco de saturação e a manter uma operação confiável sob condições contínuas de CC.
A estrutura do enrolamento é projetada para operação CC de alta corrente e pode usar condutores de cobre ou alumínio de acordo com os requisitos da aplicação. A baixa perda de resistência e o aumento controlado da temperatura contribuem para um desempenho estável a longo prazo. Para modelos de alta corrente, estruturas de enrolamento laminado também podem ser usadas para melhorar a dissipação de calor, mantendo um design de instalação compacto.
O processo de impregnação a vácuo fortalece o sistema de isolamento e melhora a estabilidade mecânica, a resistência à umidade e a resistência à vibração. Este tratamento ajuda a manter um desempenho elétrico e mecânico confiável durante a operação industrial de longo prazo.
As soluções Dufew DC Link Reactor são amplamente utilizadas em conversão de energia industrial e sistemas de acionamento de motores.
| Aplicativo | Requisito Principal |
|---|---|
| Sistemas de acionamento de frequência variável | Reduza a ondulação DC e melhore a confiabilidade da unidade |
| Sistemas de servoacionamento | Melhore a estabilidade do barramento CC durante a operação dinâmica |
| Elevadores | Suporta ciclos frequentes de aceleração e frenagem |
| Guindastes portuários e equipamentos de elevação | Aumente a confiabilidade sob condições de carga pesada |
| Laminadores | Reduza o estresse elétrico durante a operação contínua |
| Máquinas de moldagem por injeção | Melhore a estabilidade do acionamento do motor |
| Máquinas de trefilação | Mantenha uma transmissão de energia suave |
| Máquinas têxteis | Apoie a operação estável a longo prazo |
| Sistemas de teste | Melhorar a consistência elétrica |
Um reator de link CC é recomendado quando o sistema VFD apresenta:
| Condição do sistema | Finalidade recomendada |
|---|---|
| Flutuação frequente de corrente CC | Reduzir a corrente de ondulação |
| VFD de fonte de tensão com filtragem de capacitor | Proteja os capacitores do barramento CC |
| Fornecimento de transformador de grande capacidade | Melhorar a estabilidade de energia |
| Desequilíbrio de tensão trifásico | Reduza o estresse elétrico |
| Aceleração e desaceleração frequentes | Melhore a confiabilidade do inversor |
| Requisitos de alta qualidade de energia | Reduza o impacto harmônico |
Exemplo: CDL-600-0600-EIDA
| Código | Descrição |
|---|---|
| CDL | Série de reatores de link CC |
| 600 | Nível de tensão (600 = 690VCC) |
| 0600 | Corrente nominal (0600 = 600A, 2500 = 2500A) |
| EI | Estrutura Central (EI = Núcleo Trifásico, UI = Núcleo Monofásico) |
| D | Estrutura de Instalação (D = Instalação Vertical, W = Instalação Horizontal) |
| A | Material do Enrolamento (A = Alumínio, C = Cobre) |
| Parâmetro | Especificação |
|---|---|
| Tipo de produto | Reator de link CC VFD |
| Posição de instalação | Circuito de barramento CC entre retificador e inversor |
| Tensão nominal | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Frequência operacional | 50 Hz / 60 Hz / Personalizado até 500 Hz |
| Corrente nominal | 5A - 3800A |
| Queda de tensão | 0,5% / 1% / 2% / 4% |
| Capacidade de sobrecarga | 1,5 vezes a corrente nominal por 60 segundos, intervalo de 1 hora |
| Resistência Dielétrica | 3000 VCA / 50 Hz / 5 mA / 1 Min |
| Resistência de Isolamento | ≥100MΩ a 1000VCC |
| Grau de proteção | IP00/IP20 |
| Classe de isolamento | Classe F (155℃) |
| Grau retardador de chama | UL94V-2 |
| Nível de ruído | ≤65dB (testado a 1 metro de distância horizontal) |
| Vida útil | ≥15 anos |
| Padrões Aplicáveis | IEC289:1987/GB10229-88/JB9644-1999 |
A Dufew Electric é especializada em componentes eletrônicos de potência personalizados, incluindo reatores de link CC, reatores CA, resistores de frenagem, transformadores e soluções elétricas relacionadas.
Com capacidade de engenharia profissional e processos de fabricação controlados, a Dufew fornece soluções de reatores confiáveis para sistemas VFD, automação industrial e aplicações de conversão de energia.
A produção da Dufew inclui:
- Processamento de núcleo de aço silício de precisão
- Fabricação de estrutura magnética de entreferro segmentada
- Produção de enrolamentos de cobre e alumínio
- Tratamento de impregnação a vácuo
- Processo de cura em alta temperatura
- Testes de desempenho elétrico
Cada reator passa por procedimentos rigorosos de inspeção, incluindo:
| Item de inspeção | Propósito |
|---|---|
| Teste de resistência de isolamento | Verifique a confiabilidade do isolamento |
| Teste de resistência dielétrica | Confirme o desempenho de segurança elétrica |
| Teste de indutância | Garanta as características necessárias do reator |
| Teste de aumento de temperatura | Verifique o desempenho térmico |
| Teste de ruído | Controlar o nível de ruído operacional |
| Inspeção de aparência | Confirme a qualidade de fabricação |
A Dufew fornece soluções personalizadas com base na tensão nominal, faixa de corrente, indutância, queda de tensão, estrutura de instalação, espaço do gabinete e requisitos de material de enrolamento. O projeto pode ser adaptado a diferentes condições elétricas e mecânicas para garantir a integração adequada com o sistema de acionamento do cliente.
Os serviços abrangem fabricação OEM, projeto de reator personalizado, documentação técnica e suporte de engenharia de aplicação, ajudando os clientes a atender aos requisitos específicos do projeto, desde a seleção do produto até a integração do sistema.
Os produtos Dufew são fabricados de acordo com padrões industriais e requisitos de qualidade reconhecidos.
Os padrões aplicáveis incluem:
| Padrão | Descrição |
|---|---|
| ISO 9001 | Sistema de Gestão da Qualidade |
| IEC289:1987 | Padrão do Reator |
| GB10229-88 | Padrão de Reator (Equivalente a IEC289:1987) |
| JB9644-1999 | Reator para acionamentos elétricos semicondutores |
| CE | Requisito de conformidade do produto |
A Dufew fornece soluções de embalagem padrão de exportação para garantir transporte seguro e desempenho confiável do produto.
- Proteção resistente à umidade
- Estrutura de fixação resistente a choques
- Caixas de madeira reforçadas para exportação para grandes reatores
- Etiquetas de produtos e documentos técnicos
- Registros de inspeção pré-embarque
Cada unidade é inspecionada antes da entrega para garantir que os parâmetros elétricos e os requisitos mecânicos atendam às especificações do cliente.
Dufew suporta:
- Produção em lote
- Projetos OEM
- Envio internacional
- Requisitos de embalagem personalizados
| Dimensão de comparação | Reator de link CC VFD | Reator CA trifásico padrão |
|---|---|---|
| Posição de instalação | Instalado na seção do barramento CC entre o retificador e o inversor | Instalado no lado de entrada CA ou no lado de saída CA de sistemas VFD |
| Design de núcleo magnético | Núcleo de entreferro segmentado projetado para corrente CC com componentes de ondulação CA | Núcleo magnético convencional projetado para fluxo magnético CA simétrico |
| Função principal | Ondulação suave da corrente CC, melhora a estabilidade do barramento CC, reduz o estresse nos componentes CC | Reduza os harmônicos CA, limite a corrente de surto e melhore a qualidade da forma de onda CA |
| Condição Operacional | Funciona sob condições de polarização DC e requer design resistente à saturação | Opera sob condições magnéticas CA alternadas |
| Valor típico de aplicação | Protege os capacitores DC e melhora a estabilidade operacional do inversor | Melhora a qualidade da energia do lado CA e a proteção do lado do motor |
Um reator do barramento CC é instalado no circuito do barramento CC para suavizar a flutuação da corrente e reduzir a tensão de ondulação nos componentes CC. Um reator CA é instalado no lado CA para controlar harmônicos de entrada ou tensão elétrica de saída. Suas posições de instalação e requisitos de projeto são diferentes.
É recomendado para sistemas VFD com grandes classificações de potência, ondulação significativa de corrente CC, mudanças frequentes de carga ou aplicações que exigem estabilidade aprimorada do barramento CC.
Ao limitar a corrente de ondulação e reduzir a flutuação da corrente de carga, o reator reduz o estresse térmico e elétrico nos capacitores CC, ajudando a melhorar sua confiabilidade e vida útil.
Sim. Dufew oferece suporte à personalização de tensão nominal, capacidade de corrente, valor de indutância, queda de tensão, material do enrolamento, dimensões e configuração de instalação de acordo com os requisitos do projeto.
A Dufew Electric fornece soluções personalizadas de reatores de link CC para sistemas VFD industriais, equipamentos de conversão de energia e aplicações de automação.
Com capacidade de engenharia profissional, processos de fabricação avançados e controle de qualidade rigoroso, a Dufew ajuda os clientes a melhorar a estabilidade do barramento CC, reduzir o estresse elétrico e obter uma operação confiável a longo prazo.
Entre em contato com a Dufew Electric para obter projeto de reator personalizado, cooperação OEM e suporte ao projeto.
