Oferecemos um portfólio abrangente que inclui resistores, unidades de frenagem, reatores, filtros de potência e transformadores, com opções completas de personalização para atender a diversos requisitos de aplicação.

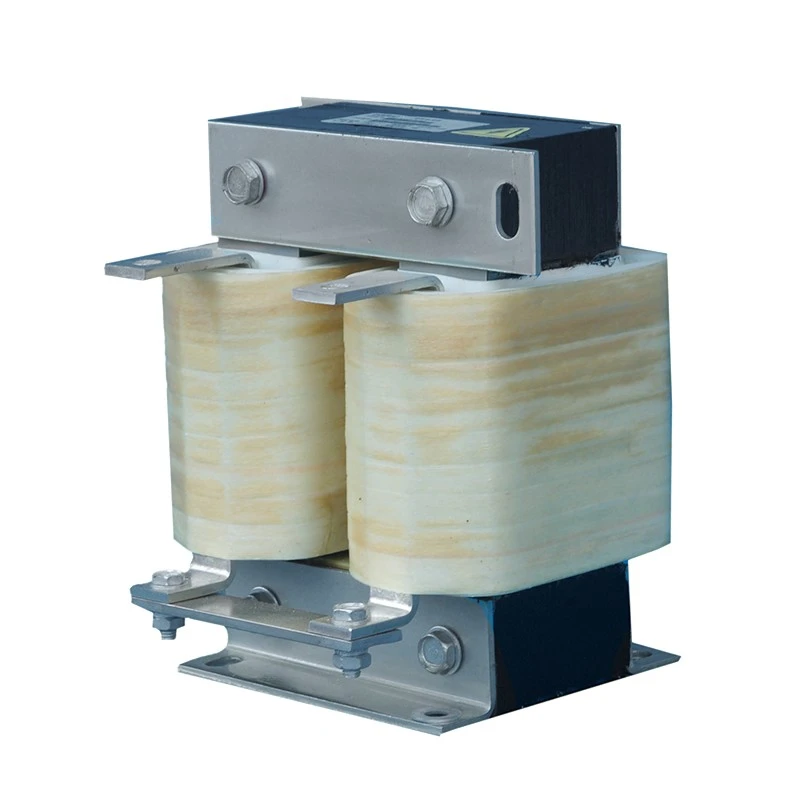

O reator de barramento CC vertical é instalado no circuito de barramento CC intermediário de sistemas de acionamento de frequência variável para melhorar a estabilidade da energia CC durante operação contínua e mudanças dinâmicas de carga.
Ao contrário dos designs horizontais de baixo perfil, esta configuração concentra-se na redução da largura do gabinete através de um núcleo disposto verticalmente e uma estrutura sinuosa. O tamanho reduzido permite que vários componentes do inversor sejam instalados lado a lado, tornando-o adequado para gabinetes elétricos padrão com espaço horizontal limitado.
Os reatores Dufew são fabricados com:
- Núcleos de aço silício laminados a frio de baixa perda
- Estruturas magnéticas de entreferro segmentadas resistentes à polarização DC
- Sistemas de isolamento de alta temperatura Classe F
- Tratamento de impregnação a vácuo
- Opções de enrolamento de cobre ou alumínio
A estrutura vertical otimizada fornece desempenho de indutância confiável, dissipação de calor eficiente e integração flexível em sistemas de controle industrial.
Muitos gabinetes de controle industriais exigem instalação de componentes de alta densidade, mantendo uma largura total compacta. A configuração vertical reduz o espaço de instalação horizontal, permite que as unidades de acionamento sejam dispostas lado a lado de forma mais eficiente e aproveita melhor a profundidade e altura disponíveis do gabinete. Esta estrutura é particularmente adequada para gabinetes VFD onde a largura é a principal limitação de espaço.
A estrutura vertical segue a direção natural do fluxo de ar de muitos gabinetes industriais, suportando um caminho de ventilação de baixo para cima para uma remoção de calor mais eficiente durante a operação contínua. Ao reduzir a acumulação de calor local e manter a estabilidade térmica sob cargas nominais, o design ajuda a garantir um desempenho eléctrico consistente durante o funcionamento a longo prazo.
Durante a aceleração, desaceleração ou operação com carga variável, as flutuações na corrente do barramento CC podem aumentar a tensão nos componentes de potência. O reator ajuda a suavizar a variação da corrente e a reduzir o impacto da ondulação da corrente, suportando uma operação mais estável do barramento CC e ajudando a proteger os capacitores e os componentes do inversor.
A estrutura vertical é otimizada para instalação prática em gabinete, com uma pequena área de montagem horizontal, posicionamento estável do entreferro e um arranjo de terminais compacto. O suporte mecânico confiável permite que o componente se integre mais facilmente em equipamentos industriais, ao mesmo tempo que reduz as restrições no layout geral do gabinete.
A estrutura magnética posicionada verticalmente reduz a largura ocupada do gabinete, mantendo o desempenho de indutância necessário. Seu perfil de instalação estreito faz uso eficiente do espaço disponível no gabinete e é adequado para layouts elétricos de alta densidade.
A corrente DC contínua pode criar polarização magnética e aumentar o risco de saturação. Dufew usa uma estrutura de entreferro segmentada para manter a indutância estável e melhorar a linearidade magnética, ajudando a reduzir o risco de saturação e suportando operação DC contínua confiável.
Diferentes classificações de corrente requerem diferentes soluções de condutores. Enrolamentos de cobre e alumínio estão disponíveis, enquanto enrolamentos de folha podem ser usados para modelos de alta corrente. A estrutura de enrolamento otimizada ajuda a controlar as perdas elétricas e a melhorar a dissipação de calor para um desempenho estável a longo prazo.
O layout do terminal foi projetado especificamente para integração vertical do gabinete, permitindo conexão conveniente com sistemas de barramento superiores e reduzindo o espaço necessário para roteamento horizontal de cabos. Isto resulta em um arranjo de fiação mais limpo e simplifica a instalação em painéis de controle compactos.
Exemplo: CDL-600-0600-EIDA
| Código | Descrição |
|---|---|
| CDL | Série de reatores de link CC |
| 600 | Nível de tensão (600 = 690VCC) |
| 0600 | Corrente nominal (0600 = 600A, 2500 = 2500A) |
| EI | Estrutura Central (EI = Núcleo Trifásico, UI = Núcleo Monofásico) |
| D/W | Estrutura de Instalação (D = Vertical, W = Horizontal) |
| Ar condicionado | Material do Enrolamento (A = Alumínio, C = Cobre) |
| Parâmetro | Especificação |
|---|---|
| Tipo de produto | Reator de Link DC Vertical |
| Aplicativo | Sistemas de barramento CC VFD |
| Tensão nominal | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Corrente nominal | 5A - 3800A |
| Frequência operacional | 50 Hz / 60 Hz / Personalizado até 500 Hz |
| Queda de tensão | 0,5% / 1% / 2% / 4% |
| Capacidade de sobrecarga | 1,5× corrente nominal por 60 segundos |
| Resistência Dielétrica | 3000 VCA / 50 Hz / 5 mA / 1 Min |
| Resistência de Isolamento | ≥100MΩ (1000VCC) |
| Grau de proteção | IP00/IP20 |
| Classe de isolamento | Classe F (155℃) |
| Classe de temperatura | T40 |
| Grau retardador de chama | UL94V-2 |
| Nível de ruído | ≤65dB |
| Vida útil | ≥15 anos |
| Padrões | IEC289/GB10229/JB9644 |
| Aplicativo | Requisito Principal |
|---|---|
| Gabinetes de controle VFD padrão | Melhore a estabilidade do barramento CC |
| Sistemas de acionamento de elevador | Suporta ciclos de aceleração frequentes |
| Guindaste e equipamento de elevação | Mantenha uma conversão de energia confiável |
| Sistemas de Servo Drive | Reduza o impacto da ondulação |
| Equipamentos de automação industrial | Otimize a utilização do espaço do gabinete |
| Máquinas de moldagem por injeção | Melhore a confiabilidade do sistema de acionamento |
| Sistemas de teste | Mantenha uma fonte de alimentação CC estável |
| Comparação | Reator de Link DC Vertical | Reator de Link DC Horizontal |
|---|---|---|
| Estrutura | Design alto e estreito | Design plano e discreto |
| Vantagem Principal | Economiza largura do gabinete | Economiza altura do gabinete |
| Melhor condição de instalação | Largura limitada, altura suficiente | Altura limitada, profundidade suficiente |
| Método de resfriamento | Caminho de fluxo de ar vertical | Caminho de fluxo de ar horizontal |
| Disposição dos Terminais | Conexão superior | Conexão lateral |
| Aplicação Típica | Armários industriais padrão | Armários compactos de baixa altura |
É adequado para gabinetes elétricos onde o espaço horizontal é limitado, mas há espaço vertical disponível. A estrutura estreita ajuda os engenheiros a obter layouts internos compactos.
A configuração vertical concentra-se na redução da largura do gabinete, enquanto a configuração horizontal é desenvolvida para aplicações com altura limitada do gabinete.
O desempenho elétrico depende do projeto magnético, do valor da indutância e da corrente nominal. A estrutura vertical melhora principalmente a flexibilidade de instalação e a integração do gabinete.
Sim. A Dufew oferece suporte a soluções personalizadas, incluindo parâmetros elétricos, dimensões, estruturas de montagem e materiais condutores de acordo com os requisitos do projeto.
A Dufew Electric é especializada em componentes eletrônicos de potência personalizados, incluindo reatores de link CC, reatores CA, resistores de frenagem, transformadores e soluções elétricas relacionadas.
Com capacidade de engenharia profissional e processos de fabricação controlados, a Dufew fornece soluções confiáveis de reatores para automação industrial, sistemas VFD e aplicações de conversão de energia.
As capacidades de fabricação incluem:
- Processamento de núcleo de precisão
- Produção de enrolamento
- Ajuste do entreferro
- Impregnação a vácuo
- Testes de desempenho elétrico
Cada produto é verificado por meio de resistência de isolamento, tensão suportável, indutância, aumento de temperatura e testes de ruído.
A Dufew mantém a melhoria contínua na gestão da qualidade e nos padrões dos produtos. A empresa fornece certificação de gestão de qualidade ISO, certificação CE, relatórios de testes de produtos e documentos técnicos para apoiar clientes industriais globais.
A Dufew utiliza soluções de embalagem voltadas para exportação para garantir o transporte seguro de reatores industriais.
A embalagem inclui:
- Proteção contra umidade para componentes de isolamento
- Fixação reforçada durante o transporte
- Caixas de madeira personalizadas para modelos grandes
- Identificação do produto e documentação técnica
Cada reator é inspecionado antes do envio e fornecido com os documentos necessários de acordo com os requisitos do projeto do cliente.
