Em sistemas de acionamento industriais, os reatores do barramento CC são comumente instalados no circuito CC intermediário para reduzir a flutuação de corrente causada pela retificação e alterações de carga. No entanto, as estruturas tradicionais de reatores verticais podem criar desafios de instalação em gabinetes compactos onde o espaço vertical é limitado.

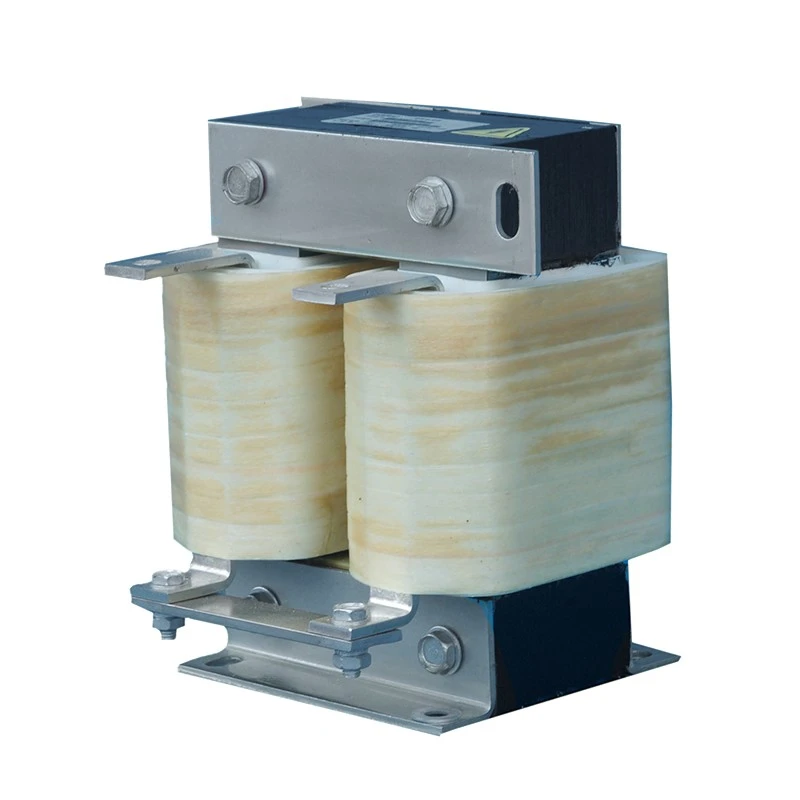

O reator de link CC horizontal elétrico Dufew adota uma estrutura magnética plana com núcleo disposto horizontalmente e conjunto de enrolamento. Este design reduz a altura total, mantendo o desempenho de indutância e a capacidade térmica necessários.
O reator é fabricado com laminações de aço silício laminadas a frio de baixa perda, materiais de isolamento Classe F de alta temperatura e tecnologia de impregnação a vácuo. Para aplicações de alta corrente, estruturas de enrolamento de folha sem bobina estão disponíveis para obter dimensões compactas, melhor dissipação de calor e operação contínua estável.
Ao contrário dos reatores verticais padrão, a configuração horizontal concentra-se na integração mecânica, na otimização do fluxo de ar e na flexibilidade do layout do gabinete, tornando-o adequado para equipamentos modernos de acionamento compacto.
Muitos gabinetes de controle industrial têm limitações rígidas de altura devido a arranjos VFD multicamadas, gabinetes elétricos integrados à máquina, sistemas de energia móveis ou gabinetes de energia CC estreitos. A configuração de baixo perfil reduz a altura total e ao mesmo tempo aproveita melhor a largura disponível do gabinete, permitindo uma integração mais fácil em equipamentos com espaço de instalação restrito. Comparado com reatores verticais convencionais, esse arranjo oferece aos engenheiros maior flexibilidade ao otimizar os layouts dos gabinetes sem aumentar a altura do gabinete.
O gerenciamento térmico é crítico para reatores DC operando em corrente contínua. O design de ventilação horizontal expõe os enrolamentos ao fluxo de ar através de múltiplas superfícies, enquanto a ventilação lateral ajuda a reduzir a acumulação de calor e a área de dissipação de calor mais ampla promove uma distribuição de temperatura mais uniforme. As tampas de proteção IP20 são projetadas para manter um fluxo de ar eficaz, suportando um desempenho estável durante a operação com carga total a longo prazo.
Aplicações como guindastes, equipamentos móveis e máquinas industriais exigem estabilidade mecânica confiável. A base de montagem mais larga proporciona um suporte mais forte, enquanto a fixação multiponto ajuda a limitar o deslocamento durante a operação. Uma estrutura de entreferro estável mantém um desempenho de indutância consistente e conexões de terminais seguras ajudam a suportar vibrações em ambientes industriais exigentes.
A disposição dos terminais laterais simplifica a integração em gabinetes elétricos estreitos, reduzindo a obstrução da fiação vertical e encurtando as distâncias de roteamento do barramento CC quando apropriado. Também permite uma disposição mais limpa dos cabos positivos e negativos, ajudando os engenheiros a obter um layout elétrico mais compacto e organizado.
Exemplo: CDL-600-0600-EIDA
| Código | Descrição |
|---|---|
| CDL | Série de reatores de link CC |
| 600 | Nível de tensão (600 = 690VCC) |
| 0600 | Corrente nominal (0600 = 600A, 2500 = 2500A) |
| EI | Estrutura Central (EI = Núcleo Trifásico, UI = Núcleo Monofásico) |
| D | Estrutura de Instalação (D = Instalação Vertical, W = Instalação Horizontal) |
| A | Material do Enrolamento (A = Alumínio, C = Cobre) |
| Parâmetro | Especificação |
|---|---|
| Tensão nominal | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Frequência operacional | 50Hz / 60Hz / Até 500Hz |
| Corrente nominal | 5A - 3800A |
| Capacidade de sobrecarga | 1,5 vezes a corrente nominal por 60 segundos, intervalo de 1 hora |
| Queda de tensão | 0,5% / 1% / 2% / 4% |
| Resistência Dielétrica | 3000 VCA / 50 Hz / 5 mA / 1 Min |
| Resistência de Isolamento | ≥100MΩ (1000VCC) |
| Grau de proteção | IP00/IP20 |
| Classe de isolamento | T40 / Classe F (155°C) |
| Grau retardador de chama | UL94V-2 |
| Nível de ruído | ≤65dB (testado a 1 metro de distância horizontal do reator) |
| Vida útil | ≥15 anos |
| Padrões | Padrão de reator IEC289:1987 / Padrão de reator GB10229-88 (equivalente a IEC289:1987) / Reator JB9644-1999 para acionamentos elétricos de semicondutores |
O núcleo horizontal e o arranjo do enrolamento reduzem significativamente a altura geral da instalação em comparação com os reatores CC verticais convencionais.
Este design ajuda:
- Cabe em gabinetes VFD ultrafinos com espaço vertical limitado
- Suporta layouts de gabinete multicamadas sem interferir nos componentes superiores
- Melhore a utilização do espaço em gabinetes elétricos compactos
- Simplifique a integração em sistemas de controle montados em máquinas
A estrutura plana é particularmente adequada para armários estreitos e alongados onde a altura é a principal limitação de instalação.
O gerenciamento térmico é crítico para reatores DC operando sob carga de corrente contínua.
O design horizontal melhora a dissipação de calor através de:
- Superfícies de enrolamento mais amplas expostas ao fluxo de ar
- Canais de ventilação laterais que reduzem a acumulação de calor
- Distribuição de temperatura mais uniforme durante operação de longo prazo
- Design de proteção IP20 compatível sem bloquear caminhos de fluxo de ar
Comparado com estruturas empilhadas verticalmente, o caminho do fluxo de ar horizontal ajuda a reduzir pontos quentes locais e melhora a estabilidade operacional.
Equipamentos industriais, como sistemas de energia móveis, equipamentos de elevação e máquinas pesadas, podem sofrer vibrações mecânicas contínuas.
O reator adota uma estrutura de montagem horizontal reforçada com:
- Suporte de base mais amplo para maior estabilidade mecânica
- Vários pontos de fixação para reduzir o risco de deslocamento
- Posicionamento estável do entreferro para manter uma indutância consistente
- Disposição terminal lateral segura para reduzir o estresse do cabo
Este design melhora a confiabilidade em aplicações que exigem operação de longo prazo sob condições de vibração.
A disposição eficiente dos cabos é importante em gabinetes elétricos de alta densidade.
A configuração horizontal fornece:
- Terminais positivos e negativos posicionados lateralmente para facilitar o roteamento dos cabos
- Obstrução vertical reduzida dentro do gabinete
- Conexões de barramento CC mais curtas e limpas
- Melhor separação entre caminhos de fiação CC positivos e negativos
O layout de fiação otimizado ajuda os engenheiros a obter um design de gabinete mais limpo, ao mesmo tempo que melhora a eficiência da instalação e a acessibilidade à manutenção.
O reator de link CC horizontal é ideal para gabinetes de controle elétrico ultrafinos usados em máquinas-ferramentas, linhas de produção compactas e equipamentos de automação integrados onde o espaço de instalação vertical é limitado, mas a profundidade do gabinete está disponível.
A estrutura de baixa altura permite que os engenheiros instalem o reator sem aumentar as dimensões do gabinete, tornando-o adequado para projetos de equipamentos sensíveis ao espaço.
Em conjuntos de gabinete VFD multicamadas, cada seção do inversor tem espaço vertical limitado devido aos arranjos de componentes empilhados.
A estrutura horizontal ajuda a evitar interferência nas camadas superiores e inferiores do equipamento, ao mesmo tempo que mantém o desempenho estável da corrente do barramento CC, tornando-a adequada para gabinetes de acionamento compactos com alta densidade de componentes.
Grupos geradores móveis, fontes de alimentação montadas em veículos e sistemas de acionamento portáteis geralmente exigem gabinetes elétricos compactos com limitações rígidas de altura.
O design de perfil plano permite a instalação horizontal dentro de caixas com pouca folga, mantendo ao mesmo tempo uma operação confiável sob vibração e condições de trabalho móveis.
Para salas elétricas ou gabinetes de controle dispostos em configurações lineares longas, onde a altura do gabinete é restrita, mas a profundidade interna está disponível, o reator horizontal oferece uma solução prática de instalação.
Sua estrutura plana permite melhor utilização do espaço do gabinete e simplifica a disposição dos componentes internos.
Os equipamentos de galvanoplastia e eletrólise geralmente usam gabinetes de energia CC estreitos, onde o espaço do barramento e a altura de instalação são limitados.
O reator de barramento CC horizontal pode ser instalado em uma configuração plana para estabilizar a saída de corrente CC enquanto se adapta aos layouts compactos do gabinete do retificador.
| Comparação | Reator de Link DC Horizontal | Reator de Link DC Vertical |
|---|---|---|
| Estrutura | Layout de núcleo plano e enrolamento horizontal | Estrutura central empilhada verticalmente |
| Espaço de instalação | Projetado para gabinetes de baixa altura | Requer maior folga vertical |
| Integração de gabinete | Adequado para layouts compactos e personalizados | Adequado para armários convencionais |
| Método de resfriamento | Fluxo de ar horizontal com maior área de dissipação de calor | Projeto de fluxo de ar vertical |
| Arranjo de fiação | Terminais laterais simplificam o roteamento compacto | Terminais verticais requerem altura adicional |
| Estabilidade Mecânica | Base mais larga melhora a resistência à vibração | Estrutura de pegada menor |
A Dufew Electric é especializada em componentes eletrônicos de potência personalizados, incluindo reatores de link CC, reatores CA, resistores de frenagem, transformadores e soluções elétricas relacionadas.
Com equipes de engenharia experientes e processos de fabricação controlados, a Dufew fornece produtos de reatores confiáveis para sistemas VFD, automação industrial e aplicações de conversão de energia.
As capacidades de produção incluem:
- Processamento de núcleo de precisão e fabricação de enrolamentos
- Otimização da estrutura do entreferro DC
- Impregnação a vácuo e tratamento de isolamento
- Testes de desempenho elétrico e confiabilidade
Cada reator é verificado por meio de inspeções importantes, como resistência de isolamento, tensão suportável, indutância, aumento de temperatura e testes de ruído.
A Dufew Electric melhora continuamente seu sistema de gestão de qualidade e padrões de produtos. A empresa fornece certificação de gestão de qualidade ISO, certificação CE, relatórios de testes de produtos e documentação técnica para apoiar projetos globais de clientes.
A Dufew oferece fabricação OEM, projetos personalizados e suporte de engenharia com base em requisitos específicos de aplicação.
A Dufew Electric aplica soluções de embalagem profissionais para proteger o desempenho do reator durante o transporte internacional.
As medidas de embalagem incluem:
- Proteção à prova de umidade e isolamento
- Fixação reforçada para evitar danos por impacto
- Caixas de madeira padrão de exportação para grandes reatores
- Etiquetas de produtos e documentos técnicos para fácil instalação
Cada unidade é inspecionada antes do envio e entregue com as especificações exigidas, relatórios de teste e soluções de embalagem personalizadas.
A Dufew oferece suporte a pedidos em lote, projetos OEM e requisitos de entrega global.
Este projeto é recomendado quando o quadro elétrico tem altura limitada, mas largura ou profundidade suficiente. A estrutura plana ajuda os engenheiros a integrar a unidade em gabinetes compactos, mantendo ao mesmo tempo um desempenho confiável do barramento CC.
Não. O desempenho elétrico depende principalmente do projeto de indutância, estrutura magnética, classificação de corrente e tecnologia de enrolamento. A configuração horizontal melhora principalmente a flexibilidade de instalação, a eficiência de resfriamento e a integração do gabinete.
Sim. A Dufew fornece soluções personalizadas, incluindo corrente nominal, requisitos de tensão, valores de indutância, dimensões, método de montagem e materiais de enrolamento de acordo com os requisitos do equipamento do cliente.
Sim. A estrutura de montagem reforçada e o design estável do entreferro melhoram a confiabilidade mecânica. Pode ser aplicado em equipamentos industriais expostos a vibrações contínuas, como sistemas móveis, equipamentos de elevação e máquinas pesadas.
