Em VFD de alta potência e sistemas de conversão de energia, o estágio retificador converte energia CA em energia CC antes de alimentar a seção do inversor. Durante este processo de conversão, a corrente do barramento CC pode conter componentes de ondulação causados por características de retificação, flutuação de carga e operação regenerativa.

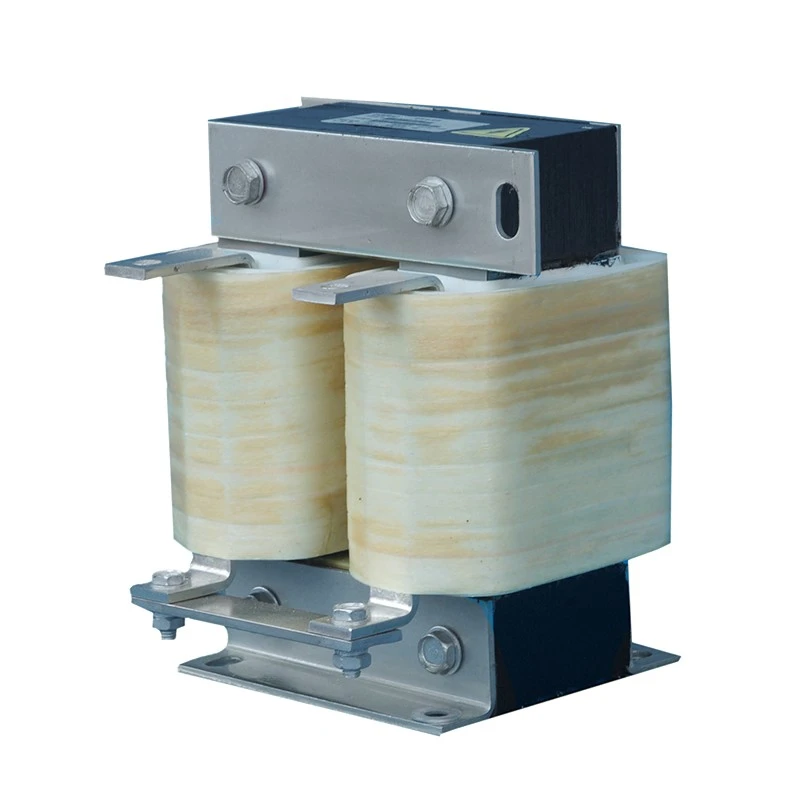

O reator Dufew Electric DC Link é instalado em série entre as seções retificadora e inversora do circuito do barramento CC. Ao fornecer armazenamento de energia indutiva, ele suaviza a variação de corrente, mantém o fluxo contínuo de corrente CC e reduz o estresse elétrico em capacitores CC e dispositivos semicondutores de potência.
Ao contrário dos reatores CA convencionais, ele é especialmente projetado para operação contínua em corrente CC. A estrutura magnética de entreferro segmentado melhora a resistência à polarização DC, reduz o risco de saturação magnética e mantém o desempenho estável da indutância durante a operação industrial de longo prazo.
A Dufew usa núcleos de aço silício laminados a frio de baixa perda, sistemas de isolamento Classe F, processos de enrolamento de precisão e tecnologia de impregnação a vácuo para obter desempenho térmico confiável, resistência de isolamento e estabilidade mecânica.
Durante a conversão CA-CC, as flutuações de tensão do estágio retificador podem introduzir correntes onduladas no barramento CC. O reator suaviza a forma de onda da corrente CC, reduz os componentes de ondulação e melhora a estabilidade de entrada do inversor, ao mesmo tempo que ajuda a reduzir o estresse nos capacitores do barramento CC. Isto é particularmente benéfico para sistemas de acionamento de alta potência que requerem um fornecimento de energia CC estável.
Em aplicações com cargas flutuantes ou condições de energia instáveis, a pulsação excessiva da corrente pode afetar a operação do inversor. Ao reduzir a descontinuidade da corrente e manter uma corrente retificadora mais contínua, o reator suporta comutação estável do inversor e ajuda a reduzir condições operacionais anormais durante a operação dinâmica.
A alta corrente de ondulação pode acelerar o envelhecimento do capacitor DC e aumentar o estresse térmico nos componentes de potência. O design otimizado limita a pulsação da corrente e reduz a ondulação nos capacitores, ajudando a melhorar a confiabilidade dos componentes do barramento CC e prolongar a vida útil de todo o sistema de acionamento.
Ao suavizar as características da corrente CC, o reator pode melhorar o desempenho elétrico do sistema conversor. A distorção de corrente reduzida contribui para uma melhor utilização da energia e melhor compatibilidade com sistemas elétricos de alta potência.
A corrente DC contínua produz um campo magnético unidirecional que pode fazer com que os núcleos magnéticos convencionais se aproximem da saturação. Dufew adota uma estrutura central de entreferro segmentada para reduzir o risco de saturação DC, mantendo a indutância estável e o desempenho eficaz de suavização de corrente. Este design suporta operação confiável sob cargas CC contínuas.
A estrutura do enrolamento é otimizada para operação CC de alta corrente, ajudando a reduzir a perda de resistência CC e o aumento de temperatura, ao mesmo tempo que mantém o desempenho elétrico estável e o gerenciamento eficiente do calor. Para aplicações de alta corrente, estruturas de enrolamento laminado também podem ser fornecidas para reduzir o tamanho geral e melhorar a dissipação de calor.
O processo de impregnação a vácuo fortalece o sistema de isolamento e melhora a resistência à umidade, resistência mecânica e resistência à vibração. Combinado com o projeto estrutural otimizado, ele suporta operação confiável de longo prazo, mantendo baixos níveis de vibração eletromagnética e ruído de ≤65dB sob condições de teste padrão.
| Aplicativo | Benefício Principal |
|---|---|
| Unidades de frequência variável | Melhore a estabilidade do barramento CC |
| Sistemas de Servo Drive | Reduza o impacto da corrente ondulada |
| Elevadores | Melhore a confiabilidade da unidade |
| Guindastes Portuários | Suporta mudanças frequentes de carga |
| Laminadores | Melhore a estabilidade da operação de alta potência |
| Máquinas de moldagem por injeção | Mantenha a conversão de energia estável |
| Equipamento de testes industriais | Melhorar a consistência elétrica |
| Sistemas de Automação | Proteja os componentes do barramento CC |
Um reator de link CC é recomendado quando:
| Condição de aplicação | Benefício esperado |
|---|---|
| Sistemas VFD de alta potência | Reduza a flutuação do barramento CC |
| Grandes bancos de capacitores DC | Menor tensão de corrente ondulada |
| Aceleração/desaceleração frequente | Melhore a estabilidade operacional |
| Cargas industriais pesadas | Reduza o estresse elétrico dos componentes |
| Aplicações regenerativas | Melhore o desempenho do circuito DC |
| Operação contínua longa | Aumente a confiabilidade do sistema |
| Parâmetro | Especificação |
|---|---|
| Tipo de produto | Reator de Link DC / Reator de Barramento DC |
| Posição de instalação | Barramento CC entre retificador e inversor |
| Tensão nominal | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Corrente nominal | 5A-3800A |
| Queda de tensão | 0,5% / 1% / 2% / 4% |
| Faixa de frequência | 50 Hz / 60 Hz / Personalizado até 500 Hz |
| Indutância | Personalizado de acordo com os requisitos do sistema |
| Capacidade de sobrecarga | 1,5 × corrente nominal por 60 segundos |
| Resistência Dielétrica | 3000 VCA / 50 Hz / 5 mA / 1 Min |
| Resistência de Isolamento | ≥100MΩ (1000VCC) |
| Grau de proteção | IP00/IP20 |
| Classe de isolamento | Classe F (155℃) |
| Grau retardador de chama | UL94V-2 |
| Nível de ruído | ≤65dB |
| Vida útil | ≥15 anos |
| Padrões | IEC289/GB10229/JB9644 |
Exemplo: CDL-600-0600-EIDA
| Código | Descrição |
|---|---|
| CDL | Série de reatores DC |
| 600 | Nível de tensão |
| 0600 | Corrente nominal 600A |
| EI | Estrutura Central |
| D/W | Estrutura de Instalação |
| Ar condicionado | Material de enrolamento |
| Comparação | Reator de Link DC | Reator CA |
|---|---|---|
| Posição de instalação | Barramento CC entre retificador e inversor | Lado de entrada CA ou saída do motor |
| Função principal | Corrente DC suave e reduz a ondulação | Reduza harmônicos CA e estresse de tensão |
| Design Magnético | Estrutura de entreferro resistente à polarização DC | Projeto de fluxo magnético alternado |
| Aplicação Principal | Estabilização de barramento CC | Qualidade de energia e proteção do motor |
A Dufew Electric é especializada na fabricação de componentes eletrônicos de potência, incluindo reatores, resistores de frenagem, transformadores e soluções elétricas personalizadas.
O processo de fabricação da Dufew abrange processamento de núcleo magnético, enrolamento de precisão, impregnação a vácuo, cura em alta temperatura e testes de desempenho elétrico. Cada estágio é controlado para manter características elétricas consistentes e qualidade confiável do produto.
A inspeção de qualidade abrange resistência de isolamento, tensão suportável, indutância, aumento de temperatura e aparência. Esses testes verificam o desempenho elétrico do reator, a confiabilidade do isolamento, as características térmicas e a qualidade geral de fabricação.
Para diferentes requisitos de projeto, a Dufew fornece fabricação OEM e projeto elétrico personalizado, juntamente com consultoria de engenharia e suporte de documentação técnica. Isto permite que o produto seja adaptado a parâmetros elétricos específicos, condições de instalação e aplicações do sistema.
Um reator de link CC é instalado no circuito do barramento CC entre as seções do retificador e do inversor de um VFD ou sistema de conversão de energia. Ajuda a suavizar a flutuação da corrente CC, reduzir os componentes de ondulação e melhorar a estabilidade do barramento CC.
A principal diferença é o circuito de aplicação. Um reator CA é usado em circuitos CA para reduzir harmônicos, limitar o impacto da corrente e melhorar a qualidade da energia. Este produto foi projetado para aplicações de barramento CC para suavizar a ondulação de corrente e proteger os componentes do lado CC.
A corrente DC contínua pode criar polarização magnética no núcleo. A estrutura de entreferro segmentado ajuda a prevenir a saturação magnética, manter a indutância estável e garantir uma operação confiável sob condições CC.
Sim. A Dufew fornece soluções personalizadas, incluindo classificação de tensão, capacidade de corrente, valor de indutância, material do enrolamento, estrutura de instalação e dimensões mecânicas de acordo com os diferentes requisitos do sistema.
