Oferecemos um portfólio abrangente que inclui resistores, unidades de frenagem, reatores, filtros de potência e transformadores, com opções completas de personalização para atender a diversos requisitos de aplicação.
Os inversores de frequência variável fornecem controle eficiente da velocidade do motor e gerenciamento de energia, mas sua operação de comutação de alta frequência pode introduzir correntes harmônicas, flutuações de tensão e estresse elétrico adicional aos equipamentos conectados.

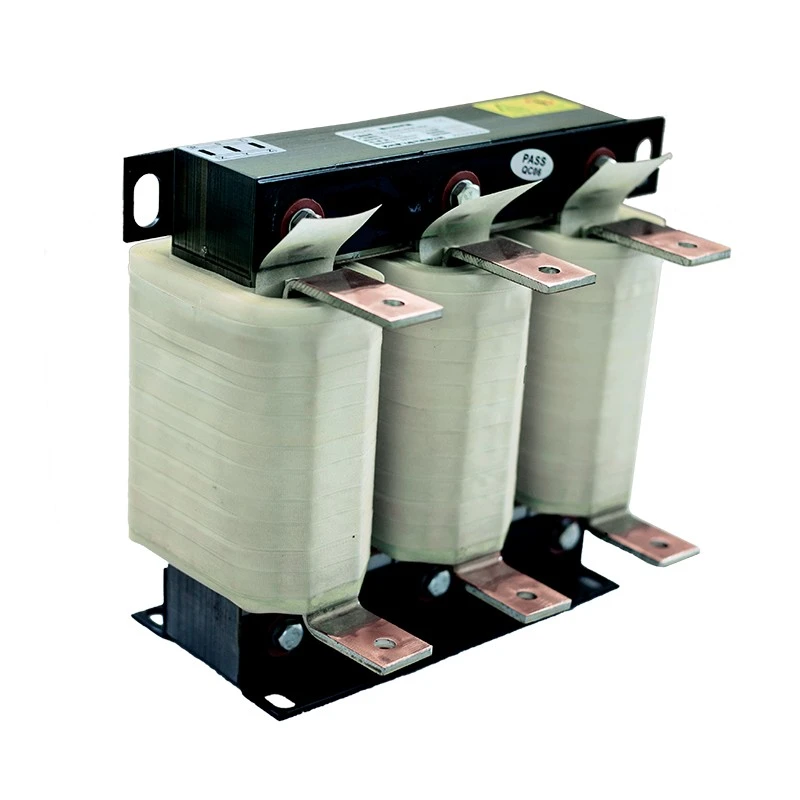

O reator elétrico de frequência variável Dufew melhora o desempenho do sistema VFD adicionando impedância adequada ao circuito. De acordo com a posição de instalação e os requisitos do sistema, ele fornece diferentes funções de proteção tanto para o lado da fonte de alimentação quanto para o lado da carga do motor.
A seleção depende se o desafio elétrico principal ocorre no lado da fonte de alimentação ou no lado da carga do motor.
Quando instalado no lado de entrada de um VFD, o reator ajuda a melhorar a qualidade da energia, reduzir a influência harmônica e limitar o impacto da corrente transitória.
Quando instalado no lado de saída de um VFD, ajuda a otimizar as condições elétricas do motor, reduzir o estresse relacionado à comutação e melhorar a confiabilidade do sistema de acionamento.
Fabricados com núcleos de aço silício laminados a frio de baixa perda, materiais de isolamento Classe F, tecnologia de impregnação a vácuo e estruturas de enrolamento otimizadas, os reatores Dufew fornecem desempenho de indutância estável, características térmicas confiáveis e durabilidade industrial de longo prazo.
Diferentes ambientes industriais requerem diferentes configurações de reatores. A Dufew fornece soluções baseadas em aplicações de acordo com as condições reais de operação, estrutura do sistema e requisitos elétricos, ajudando a melhorar o desempenho do lado da potência e do motor.
Instalada entre a fonte de alimentação e os terminais de entrada do VFD, a configuração do lado de entrada é usada principalmente para melhorar o ambiente elétrico do sistema de acionamento. Ele ajuda a reduzir o impacto da corrente harmônica e da corrente de surto de entrada, ao mesmo tempo que melhora a estabilidade da fonte de alimentação e limita a interferência que pode afetar CLPs, sensores e outros equipamentos de controle.
Esta configuração é adequada para instalações industriais com vários sistemas VFD, equipamentos que operam sob condições de energia instáveis e aplicações onde é necessária uma melhor qualidade de energia.
Instalada entre os terminais de saída do VFD e o motor, a configuração do lado de saída concentra-se em melhorar as condições operacionais do lado do motor. Ajuda a reduzir o estresse de comutação PWM, melhora a qualidade da forma de onda de saída e limita os distúrbios elétricos, proporcionando uma operação do motor mais estável e confiável.
As aplicações típicas incluem conexões de motores de longa distância, máquinas pesadas e equipamentos onde a confiabilidade aprimorada do motor é importante.
Para aplicações afetadas por condições de energia instáveis ou interferência harmônica, os reatores ajudam a reduzir o impacto da corrente harmônica, melhoram a estabilidade da fonte de alimentação e limitam alterações transitórias de corrente. Eles também podem reduzir a interferência elétrica que afeta equipamentos sensíveis, tornando-os adequados para sistemas industriais com múltiplos drives ou requisitos rígidos de qualidade de energia.
No lado do motor, o reator ajuda a reduzir o estresse elétrico causado pela comutação de alta frequência e a melhorar as condições do circuito de saída. Isto suporta a operação confiável do motor e pode ajudar a reduzir interrupções anormais durante condições operacionais exigentes.
Os reatores Dufew usam núcleos de aço silício laminados a frio de baixa perda, projetos de circuito magnético otimizados e tecnologia de enrolamento de precisão para manter características de indutância estáveis durante a operação contínua. A estrutura resultante ajuda a reduzir a perda magnética e o aumento da temperatura, ao mesmo tempo que oferece suporte a um desempenho confiável a longo prazo.
O sistema de isolamento combina materiais de isolamento Classe F com impregnação a vácuo e processos de cura em alta temperatura. Esta construção melhora a resistência à umidade, a resistência mecânica e a durabilidade térmica, ajudando o reator a manter um desempenho confiável e uma vida útil mais longa em ambientes industriais.
A Dufew oferece suporte a soluções de reatores personalizadas com base na tensão nominal, corrente nominal, requisitos de queda de tensão, estrutura de instalação, material de enrolamento e requisitos de proteção. A configuração pode ser adaptada a diferentes parâmetros elétricos e layouts de gabinete.
As opções disponíveis incluem enrolamentos de cobre ou alumínio, instalação vertical ou horizontal e diferentes estruturas de proteção, como designs abertos IP00 e invólucros de proteção IP20. Essa flexibilidade permite que o reator seja integrado a uma ampla gama de VFD e sistemas de energia industriais.
As soluções do reator Dufew são amplamente utilizadas em:
| Aplicativo | Requisito Principal |
|---|---|
| Sistemas de acionamento de frequência variável | Melhore a estabilidade elétrica e a confiabilidade |
| Equipamentos de automação industrial | Reduza a interferência elétrica |
| Bombas e sistemas de ventiladores | Suporta operação contínua do motor |
| Guindastes e equipamentos de elevação | Melhore a confiabilidade sob cargas dinâmicas |
| Elevadores | Melhore a estabilidade do sistema de acionamento |
| Máquinas de moldagem por injeção | Melhore o desempenho do controle motor |
| Máquinas têxteis | Mantenha uma operação estável |
| Equipamento de testes industriais | Melhorar a consistência elétrica |
A configuração correta do reator depende dos requisitos reais do sistema.
| Condição de aplicação | Solução recomendada |
|---|---|
| Má qualidade de energia ou interferência harmônica | Reator do lado de entrada |
| Vários VFDs compartilhando uma fonte de energia | Reator do lado de entrada |
| Requisito de proteção do motor | Reator do lado de saída |
| Conexão de motor de longa distância | Reator do lado de saída |
| Aceleração e desaceleração frequentes | Reator do lado de saída |
| Otimização completa do sistema VFD | Solução de reator personalizada |
A Dufew fornece suporte de engenharia para recomendar especificações adequadas de acordo com tensão, corrente, posição de instalação e ambiente operacional.
A seleção do reator correto requer a consideração dos parâmetros do VFD, das condições reais do sistema e do nível de proteção necessário. A combinação desses fatores com as características elétricas e mecânicas do reator ajuda a garantir uma operação estável e uma integração adequada no sistema de acionamento.
Os principais parâmetros do VFD incluem tensão nominal, corrente nominal, potência do motor e frequência operacional. Esses valores determinam os requisitos elétricos básicos do reator e devem corresponder às especificações do sistema de acionamento.
A posição de instalação, as condições da fonte de alimentação, a distância de conexão do motor, as características da carga e o ambiente operacional também devem ser avaliados. Por exemplo, cabos de motor longos, mudanças frequentes de carga ou ambientes industriais exigentes podem exigir uma configuração de reator diferente.
A função de proteção necessária é outra consideração importante. Dependendo da aplicação, o reator pode ser selecionado para reduzir o impacto harmônico, melhorar a estabilidade da potência, fornecer proteção do lado do motor, atender a requisitos específicos de queda de tensão ou suportar operação contínua sob cargas exigentes.
| Parâmetro | Especificação |
|---|---|
| Tipo de produto | Reator de acionamento de frequência variável |
| Aplicativo | Aplicações VFD no lado de entrada/saída |
| Tensão nominal | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Corrente nominal | 5A - 3800A |
| Fase | Monofásico / Trifásico |
| Freqüência | 50 Hz / 60 Hz / Personalizado até 500 Hz |
| Queda de tensão | 0,5% / 1% / 2% / 4% |
| Material de enrolamento | Cobre / Alumínio |
| Tipo de instalação | Verticais/Horizontais |
| Método de resfriamento | Resfriamento de ar natural |
| Capacidade de sobrecarga | 1,5 vezes a corrente nominal por 60 segundos |
| Resistência Dielétrica | 3000 VCA / 50 Hz / 5 mA / 1 Min |
| Resistência de Isolamento | ≥100MΩ (1000VCC) |
| Grau de proteção | IP00/IP20 |
| Classe de isolamento | Classe F (155℃) |
| Grau retardador de chama | UL94V-2 |
| Nível de ruído | ≤65dB |
| Vida útil | ≥15 anos |
| Padrões | IEC289/GB10229/JB9644 |
Exemplo: CAL-4321-0250-EISA
| Código | Descrição |
|---|---|
| CAL | Série de reatores AC |
| 4 | Nível de tensão |
| 3 | Trifásico |
| 2 | Tipo de reator |
| 1 | Queda de tensão |
| 0250 | Corrente nominal |
| EI | Estrutura Central |
| S/W | Estrutura de Instalação |
| Ar condicionado | Material de enrolamento |
A Dufew Electric é especializada em componentes eletrônicos de potência, incluindo reatores, resistores, sistemas de frenagem, transformadores e soluções elétricas personalizadas. Suas capacidades de fabricação abrangem processamento de núcleo, enrolamento, tratamento de isolamento e verificação de desempenho elétrico para diferentes aplicações industriais.
O processo de fabricação inclui processamento de núcleo de aço silício, enrolamento de bobina de precisão, impregnação a vácuo, cura em alta temperatura e testes de desempenho elétrico. Esses processos ajudam a manter características consistentes do produto e desempenho confiável durante operação contínua.
A inspeção de qualidade abrange resistência de isolamento, tensão suportável, aumento de temperatura e verificação de desempenho elétrico. Cada teste fornece verificação adicional da confiabilidade do isolamento, desempenho térmico e qualidade elétrica geral.
Dufew oferece suporte a design personalizado, cooperação OEM e ODM e fabricação com base em desenhos do cliente e requisitos de aplicação. Documentação técnica e serviços de engenharia de aplicação também estão disponíveis para apoiar a seleção de produtos, integração de sistemas e desenvolvimento de projetos.
Os produtos Dufew são fabricados de acordo com requisitos industriais reconhecidos, incluindo:
- Sistema de Gestão da Qualidade ISO 9001
- Conformidade CE
-IEC289
-GB10229
-JB9644
A Dufew fornece soluções de embalagem padrão de exportação de acordo com as dimensões, peso e requisitos de transporte do produto.
A embalagem inclui:
- Proteção resistente a choques
- Embalagem resistente à umidade
- Exportar caixas de madeira
- Registros de inspeção pré-embarque
Estas medidas garantem um transporte seguro e um desempenho de instalação confiável.
| Comparação | Reator de acionamento de frequência variável | Reator AC Convencional |
|---|---|---|
| Finalidade da aplicação | Projetado para sistemas VFD com características harmônicas e PWM | Aplicações gerais de limitação de corrente |
| Adaptabilidade de frequência | Suporta condições operacionais de 50 Hz a 500 Hz | Projetado principalmente para frequência padrão |
| Proteção do Motor | Reduz o estresse de tensão PWM e a corrente de carregamento do cabo | Capacidade limitada de proteção do motor |
| Flexibilidade de instalação | Pode ser configurado para aplicações de entrada ou saída | Geralmente projetado para uma aplicação fixa |
| Compatibilidade Industrial | Adequado para máquinas acionadas por VFD | Adequado para sistemas elétricos em geral |
Um reator é recomendado quando o sistema VFD sofre interferência harmônica, flutuações de tensão, alarmes freqüentes de sobrecorrente, longa distância do cabo do motor ou requisitos de proteção de isolamento do motor.
A instalação no lado da entrada é selecionada principalmente para melhoria da qualidade de energia e redução de harmônicos.
A instalação no lado da saída é selecionada principalmente para melhorar as condições elétricas do lado do motor e aumentar a confiabilidade do inversor.
A seleção depende das condições do sistema, dos requisitos do equipamento e do ambiente operacional.
Ele pode ajudar a reduzir a interferência harmônica, a flutuação de tensão, o estresse elétrico e a operação instável causada por condições operacionais industriais exigentes.
Sim. Dufew suporta tensão, corrente, queda de tensão, material de enrolamento, estrutura de instalação e parâmetros elétricos personalizados de acordo com os requisitos do projeto.
A Dufew Electric fornece soluções personalizadas de reatores CA para sistemas de acionamento industriais com capacidade de fabricação profissional, suporte de engenharia e rigoroso controle de qualidade.
Da melhoria da qualidade da energia à otimização do acionamento do motor, a Dufew ajuda os clientes a melhorar a confiabilidade do equipamento, reduzir o estresse elétrico e alcançar uma operação estável a longo prazo.
Entre em contato com a Dufew Electric para projeto de reator personalizado e cooperação OEM.
