Oferecemos um portfólio abrangente que inclui resistores, unidades de frenagem, reatores, filtros de potência e transformadores, com opções completas de personalização para atender a diversos requisitos de aplicação.

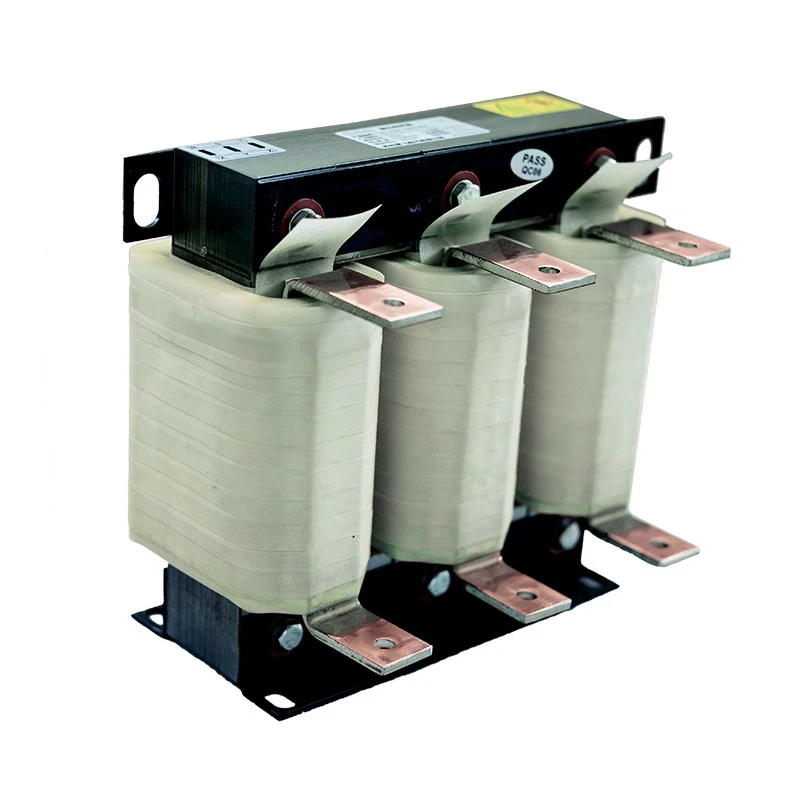

O Reator de Saída Elétrica Dufew é instalado entre os terminais de saída do VFD e o motor para melhorar a qualidade da transmissão de energia e proteger os sistemas do motor contra estresse de comutação de alta frequência.
As características de comutação rápida da tensão de saída PWM dos VFDs podem gerar alta tensão dv/dt, ondas de tensão refletidas, correntes harmônicas e corrente adicional de carga do cabo. Estes efeitos tornam-se mais graves quando são utilizados cabos longos entre o inversor e o motor.
Ao adicionar impedância adequada ao circuito de saída, o reator ajuda a suavizar as formas de onda de tensão, reduzir picos de tensão nos terminais do motor, diminuir o estresse de isolamento e melhorar a confiabilidade dos sistemas de acionamento industriais.
Os reatores Dufew usam núcleos de aço silício de baixa perda, materiais de isolamento de alta temperatura e estruturas de enrolamento otimizadas para garantir desempenho estável sob operação industrial contínua.
Quando o cabo entre o inversor e o motor é muito longo, a capacitância distribuída do cabo gera corrente de carga adicional.
Sem proteção adequada, isso pode causar:
- Alarmes de sobrecorrente VFD
- Operação instável do motor
- Aumento do estresse de saída do inversor
- Confiabilidade reduzida do sistema
O reator de saída VFD reduz a corrente de carga capacitiva e melhora a estabilidade do sistema, especialmente para aplicações onde o motor está instalado longe do gabinete do inversor.
O reator reduz o impacto das alterações de tensão PWM de alta frequência geradas pelo VFD, ajudando a proteger o isolamento do motor durante a operação contínua.
Reduz o estresse de tensão nos enrolamentos do motor, reduz o envelhecimento do isolamento e prolonga a vida útil do motor. Isto ajuda a melhorar a confiabilidade geral do sistema, especialmente em aplicações industriais exigentes.
Quando os motores são instalados longe dos gabinetes VFD, cabos longos podem aumentar a corrente de carga e causar efeitos de tensão refletidos.
O reator ajuda a reduzir esses impactos, melhorando a qualidade da forma de onda da corrente e limitando as flutuações de tensão. Ele suporta distâncias de transmissão de cabo mais longas, mantendo a operação estável do motor.
O design indutivo otimizado ajuda a suprimir componentes harmônicos de alta frequência gerados durante a operação do VFD.
Também reduz o ruído eletromagnético do motor, a corrente de fuga e a interferência potencial com equipamentos de automação e controle próximos, criando um ambiente operacional mais estável.
O reator é fabricado com núcleo de aço silício laminado a frio, sistema de isolamento Classe F, processo de impregnação a vácuo e opções de enrolamento de cobre ou alumínio.
Esta construção robusta garante indutância estável, vibração reduzida e desempenho térmico confiável para operação industrial de longo prazo.
A estrutura do núcleo trifásico simétrico proporciona desempenho magnético equilibrado em todos os enrolamentos.
Ajuda a reduzir as perdas magnéticas enquanto mantém características de indutância estáveis, garantindo desempenho elétrico consistente durante a operação do VFD.
O reator está disponível em diferentes configurações, incluindo estruturas abertas IP00 e gabinetes de proteção IP20, para atender a diversos requisitos de instalação.
Suporta métodos de instalação verticais e horizontais. Dimensões personalizadas estão disponíveis para corresponder ao espaço do gabinete, às condições de montagem e às necessidades específicas da aplicação.
As soluções de reatores Dufew são amplamente utilizadas em aplicações industriais onde são necessárias proteção do motor e operação estável do VFD.
As aplicações típicas incluem:
- Sistemas de acionamento de frequência variável para melhorar a estabilidade da potência e reduzir o estresse elétrico nos motores.
- Gabinetes de controle de motores industriais, bombas e ventiladores que exigem operação contínua confiável.
- Guindastes e equipamentos de elevação, máquinas de mineração e equipamentos portuários utilizados em condições de trabalho exigentes.
- Laminadores, máquinas injetoras e máquinas têxteis para processos de produção estáveis e eficientes.
- Linhas de produção automatizadas e equipamentos de energia renovável onde o desempenho confiável da energia é importante.
| Condição de aplicação | Recomendação |
|---|---|
| O comprimento do cabo do motor excede 50 metros | Recomendado |
| Proteção de isolamento do motor necessária | Recomendado |
| O ruído do motor precisa de redução | Recomendado |
| Interferência de alta frequência afeta sensores | Recomendado |
| Aceleração e desaceleração frequentes | Recomendado |
A seleção do reator deve ser baseada nos parâmetros do VFD, nas condições do cabo e nos requisitos do motor para garantir desempenho adequado e operação confiável.
A seleção deve considerar fatores-chave como:
- Tensão nominal e corrente de saída
- Potência do motor e frequência de operação
As características do cabo e as condições de instalação também afetam a seleção do reator, incluindo:
- Comprimento do cabo e tipo de cabo
- Ambiente de instalação
- Capacitância distribuída
O isolamento do motor e as condições operacionais devem ser avaliados para corresponder à solução apropriada do reator, incluindo:
- Classe de isolamento
- Condição operacional
- Requisitos de proteção
A Dufew fornece projetos de reatores personalizados de acordo com diferentes aplicações industriais e requisitos de sistema.
CAL-4321-0250-EISA
| Código | Descrição |
|---|---|
| CAL | Série de reatores AC |
| 4 | Nível de tensão |
| 3 | Trifásico |
| 2 | Tipo de reator de saída |
| 1 | Queda de tensão |
| 0250 | Corrente nominal |
| EI | Estrutura Central |
| S | Tipo de instalação |
| A | Enrolamento de alumínio |
| Parâmetro | Especificação |
|---|---|
| Tipo de produto | Reator de saída VFD |
| Tensão nominal | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Freqüência | 50Hz/60Hz |
| Corrente nominal | 5A - 3800A |
| Queda de tensão | 0,5% / 1% / 2% / 4% |
| Capacidade de sobrecarga | 1,5 vezes a corrente nominal por 60 segundos |
| Resistência Dielétrica | 3000 VCA / 50 Hz / 1 minuto |
| Resistência de Isolamento | ≥100MΩ |
| Grau de proteção | IP00/IP20 |
| Classe de isolamento | Classe F (155℃) |
| Nível de ruído | ≤65dB |
| Vida útil | ≥15 anos |
A Dufew Electric é especializada em componentes de energia industrial e soluções personalizadas para reatores.
Cada Reator de Saída é fabricado com processos controlados, incluindo:
- Inspeção de fabricação do núcleo
- Controle do processo de enrolamento
- Testes de resistência de alta tensão
- Teste de resistência de isolamento
- Inspeção de aumento de temperatura
- Verificação de desempenho elétrico
Os produtos podem ser fornecidos com:
- Conformidade do sistema de gestão da qualidade ISO
- Produtos certificados CE
- Documentação técnica personalizada
Antes do envio, cada reator é inspecionado de acordo com as especificações do cliente para garantir instalação e operação confiáveis.
Os reatores industriais requerem proteção confiável durante o transporte internacional devido ao seu peso e componentes eletromagnéticos.
Dufew fornece:
| Método de transporte | Aplicativo |
|---|---|
| Frete Marítimo | Grandes encomendas industriais e projetos completos de equipamentos |
| Frete Aéreo | Requisitos de amostra e entrega urgente |
| Transporte Terrestre | Entrega industrial regional |
Recursos de embalagem:
- Proteção resistente à umidade
- Fixação à prova de choque
- Exportar caixas de madeira padrão
- Embalagem personalizada de acordo com tamanho e peso do produto
Ele é instalado entre os terminais de saída do VFD e o motor para melhorar a qualidade da forma de onda de saída e reduzir o estresse elétrico no lado do motor.
É comumente usado para aplicações de cabos longos, proteção de isolamento de motores e sistemas afetados por picos de tensão, ruído ou interferência.
Não. Os componentes do lado da entrada e do lado do motor têm funções diferentes. Um se concentra na proteção da fonte de alimentação, enquanto o outro melhora o desempenho do motor.
Sim. A Dufew fornece soluções personalizadas com base em tensão, corrente, requisitos de instalação e ambiente operacional.
A Dufew Electric fornece soluções de reatores confiáveis para aplicações industriais de VFD com capacidade de fabricação profissional, suporte de engenharia personalizado e rigoroso controle de qualidade.
Da proteção do motor às aplicações de acionamento de longa distância, a Dufew ajuda os clientes a melhorar a confiabilidade do equipamento, reduzir os custos de manutenção e alcançar uma operação estável.
