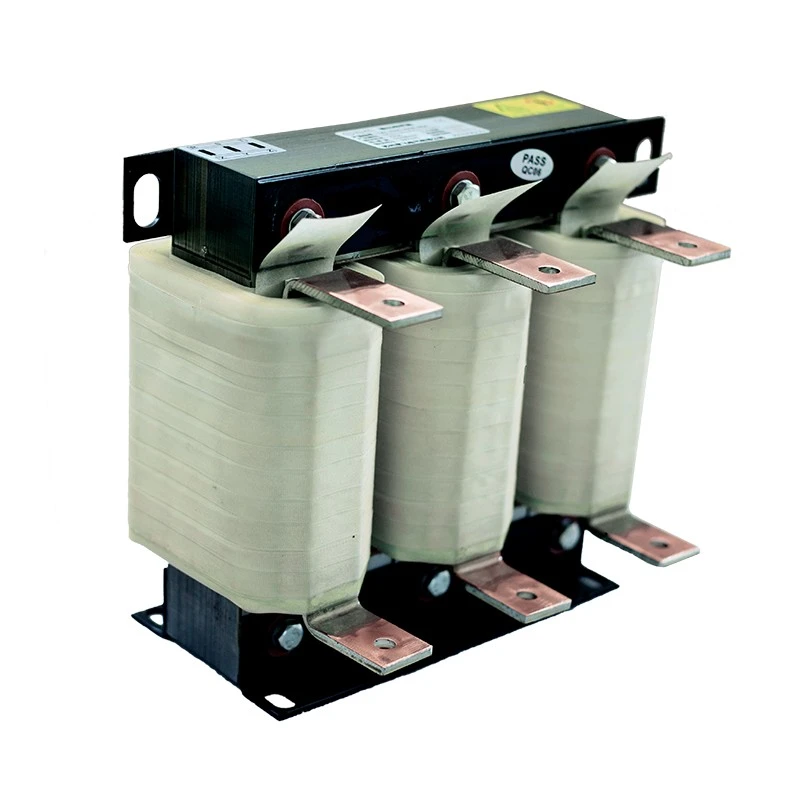

O Reator de Carga Elétrica Dufew é instalado em série entre os terminais de saída VFD (U/V/W) e as cargas do motor para melhorar a estabilidade do lado da carga e manter uma operação confiável em sistemas de acionamento de motores de longa distância.
Em aplicações de inversores de frequência, os sinais de comutação de alta frequência gerados pelos dispositivos de potência do inversor passam pelos cabos do motor. Quando a distância do cabo aumenta, a capacitância distribuída pode causar corrente de carga adicional, flutuação de corrente e desempenho instável do sistema.
Ao adicionar impedância adequada ao circuito de saída, o reator ajuda a reduzir a influência das características do cabo, suavizar a variação da corrente e melhorar a confiabilidade dos sistemas de motores acionados por VFD.
Fabricado com núcleos de aço silício laminados a frio de baixa perda, materiais de isolamento Classe F, tecnologia de impregnação a vácuo e estruturas de enrolamento otimizadas, o Dufew Load Reactor oferece desempenho de indutância estável, excelente confiabilidade térmica e longa vida útil sob condições industriais exigentes. Os modelos de alta corrente podem adotar estruturas compactas de enrolamento de folha para melhorar a dissipação de calor e reduzir o aumento de temperatura.
Instalações de motores de longa distância e cargas industriais variáveis podem criar desafios elétricos, incluindo:
- Aumento dos efeitos de capacitância distribuída por cabo
- Corrente de carga capacitiva excessiva
- Flutuação atual durante a operação
- Disparos de proteção contra sobrecorrente do inversor
- Redução da estabilidade do acionamento do motor
- Interferência eletromagnética em sistemas de controle
Um reator de carga devidamente selecionado ajuda a otimizar as características elétricas do lado da carga, melhorar a estabilidade do sistema e reduzir o tempo de inatividade inesperado em aplicações industriais.
Quando os motores são instalados longe dos gabinetes VFD, as características dos cabos podem influenciar o desempenho elétrico e aumentar a tensão no sistema de acionamento. O Dufew Load Reactor ajuda a reduzir o efeito da capacitância distribuída do cabo e limitar a corrente de carga capacitiva, suportando transmissão de longa distância mais estável e operação confiável de motores instalados remotamente.
Os equipamentos industriais geralmente operam com cargas variáveis e acelerações ou desacelerações frequentes. O design otimizado do reator ajuda a suavizar as flutuações de corrente e a manter uma operação mais consistente do motor, reduzindo condições operacionais anormais e apoiando um desempenho estável sob cargas dinâmicas.
Distúrbios de alta frequência gerados durante a operação do VFD podem afetar motores, bem como equipamentos de controle e automação próximos. O efeito de filtragem do lado da carga ajuda a reduzir os componentes harmônicos de alta frequência e a interferência eletromagnética, ao mesmo tempo que contribui para reduzir o ruído e a vibração de operação do motor.
Ele usa um núcleo de aço silício laminado a frio de baixa perda, sistema de isolamento Classe F, impregnação a vácuo e cura em alta temperatura. Opções de enrolamento de cobre ou alumínio estão disponíveis de acordo com os requisitos da aplicação. Esta combinação fornece indutância estável, vibração controlada e desempenho térmico confiável para operação industrial de longo prazo.
A estrutura do núcleo simétrico trifásico fornece desempenho magnético equilibrado e características de indutância estáveis, ao mesmo tempo que ajuda a reduzir a perda magnética. Este arranjo otimizado suporta desempenho elétrico consistente e operação confiável durante uso contínuo.
Diferentes configurações de instalação estão disponíveis para acomodar vários layouts de gabinetes e equipamentos, incluindo estruturas abertas IP00, gabinetes de proteção IP20, instalação vertical e instalação horizontal. Dimensões personalizadas também podem ser fornecidas de acordo com o espaço disponível no gabinete, estrutura do equipamento e requisitos específicos do projeto.
As soluções Dufew Load Reactor são amplamente utilizadas em:
| Campo de Aplicação | Requisito do cliente |
|---|---|
| Sistemas de acionamento de motores de longa distância | Reduza os efeitos do cabo e melhore a estabilidade da transmissão |
| Equipamento de testes industriais | Melhore a estabilidade da corrente de saída e a confiabilidade da medição |
| Guindastes portuários e equipamentos de elevação | Mantenha uma operação confiável sob mudanças frequentes de carga |
| Sistemas de acionamento de elevador | Melhore a estabilidade da direção durante aceleração e desaceleração |
| Bombas e sistemas de ventiladores | Melhore o desempenho operacional contínuo |
| Laminadores e equipamentos de mineração | Suporta aplicações industriais pesadas |
| Sistemas de servoacionamento | Melhorar a estabilidade elétrica em equipamentos de automação |
| Condição de aplicação | Recomendação |
|---|---|
| A distância do cabo do motor excede 50 metros | Recomendado |
| A capacitância distribuída por cabo afeta a operação | Recomendado |
| Falhas de sobrecorrente do inversor ocorrem com frequência | Recomendado |
| A carga do motor muda frequentemente | Recomendado |
| Interferência de alta frequência afeta equipamentos | Recomendado |
| É necessária uma operação contínua de serviço pesado | Recomendado |
A seleção adequada deve considerar os parâmetros do VFD, as condições do cabo e os requisitos de carga do motor. Esses fatores ajudam a determinar as especificações elétricas e a configuração do reator apropriadas.
Considere a tensão nominal, a corrente de saída, a potência do motor e a frequência operacional. Esses parâmetros devem corresponder ao VFD e ao sistema do motor para garantir uma operação estável.
O comprimento e o tipo do cabo são importantes, especialmente para motores instalados longe do VFD. O ambiente de instalação e a capacitância distribuída também devem ser considerados ao selecionar o reator.
As condições operacionais, a variação de carga, os requisitos de operação contínua e o nível de proteção exigido devem ser avaliados. Aceleração, desaceleração frequente ou cargas variáveis podem exigir uma configuração mais robusta.
A Dufew fornece projetos de reatores personalizados com base nas condições de aplicação, requisitos de instalação, parâmetros elétricos e especificações do cliente.
Exemplo: CAL-4321-0250-EISA
| Código | Descrição |
|---|---|
| CAL | Série de reatores AC |
| 4 | Nível de tensão (2=220V, 4=380V, 6=690V) |
| 3 | Trifásico |
| 2 | Tipo de reator de carga |
| 1 | Queda de tensão (1%=1%, 2%=2%) |
| 0250 | Corrente nominal (250A) |
| EI | Estrutura Central |
| S/W | Estrutura de Instalação (Vertical/Horizontal) |
| Ar condicionado | Material de enrolamento (alumínio/cobre) |
| Parâmetro | Especificação |
|---|---|
| Tipo de produto | Reator de carga VFD |
| Posição de instalação | Entre a saída VFD e o motor |
| Tensão nominal | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Corrente nominal | 5A--3800A |
| Freqüência | 50 Hz / 60 Hz / Personalizado até 500 Hz |
| Queda de tensão | 0,5% / 1% / 2% / 4% |
| Capacidade de sobrecarga | 1,5 vezes a corrente nominal por 60 segundos |
| Resistência Dielétrica | 3000 VCA / 50 Hz / 5 mA / 1 Min |
| Resistência de Isolamento | ≥100MΩ (1000VCC) |
| Classe de Proteção | IP00/IP20 |
| Classe de temperatura | T40 |
| Classe de isolamento | Classe F (155℃) |
| Grau retardador de chama | UL94V-2 |
| Nível de ruído | ≤65dB |
| Vida útil | ≥15 anos |
| Padrões de Fabricação | IEC289/GB10229/JB9644 |
A Dufew Electric é especializada em reatores, resistores, sistemas de frenagem, transformadores e soluções personalizadas de eletrônica de potência. Seu processo de fabricação abrange processamento de núcleo de aço silício, enrolamento de precisão, impregnação a vácuo, cura em alta temperatura e testes de desempenho elétrico.
O controle de qualidade inclui resistência de isolamento, tensão suportável, aumento de temperatura e verificação de desempenho elétrico para garantir um desempenho confiável do produto.
A Dufew oferece suporte a projetos elétricos personalizados, fabricação OEM, documentação técnica e engenharia de aplicação para diferentes requisitos industriais.
Os produtos Dufew são fabricados de acordo com requisitos industriais reconhecidos, incluindo:
- Sistema de Gestão da Qualidade ISO 9001
- Conformidade CE
-IEC289
-GB10229
-JB9644
A Dufew fornece soluções profissionais de embalagens para exportação de acordo com as dimensões, peso e requisitos de transporte do produto.
A embalagem inclui:
- Proteção resistente a choques
- Proteção contra umidade para transporte marítimo
- Caixas de madeira padrão de exportação
- Registros de inspeção pré-embarque
Estas medidas garantem uma entrega segura e uma operação confiável após a instalação.
| Comparação | Carregar Reator | Reator de saída |
|---|---|---|
| Objetivo principal | Melhore a estabilidade do lado da carga e reduza os efeitos dos cabos | Reduza o estresse de tensão PWM no isolamento do motor |
| Principal preocupação | Capacitância do cabo, flutuação de corrente, estabilidade do sistema | estresse dv/dt e picos de tensão |
| Aplicação Típica | Sistemas de cabos longos, cargas variáveis, equipamentos pesados | Proteção do motor e melhoria da forma de onda |
| Posição de instalação | Lado de saída do VFD | Lado de saída do VFD |
| Fatores de seleção | Comprimento do cabo, características de carga, estabilidade do sistema | Isolamento do motor, tensão de comutação, taxa de aumento de tensão |
É comumente usado quando as distâncias dos cabos do motor são longas, as características do cabo afetam o desempenho do sistema, ocorrem desarmes de proteção do inversor ou é necessária maior estabilidade elétrica sob cargas variáveis.
Ambos são instalados no lado de saída do VFD, mas atendem a finalidades de aplicação diferentes. Este produto melhora principalmente a estabilidade do sistema sob condições de cabos longos, cargas variáveis e ambientes industriais exigentes, enquanto um reator de saída se concentra mais na redução do estresse de tensão PWM e na proteção do isolamento do motor. A seleção final depende do comprimento do cabo, das características do motor e das condições operacionais.
Sim. Ao reduzir distúrbios de alta frequência e melhorar a estabilidade da corrente, pode ajudar a reduzir o ruído eletromagnético e a vibração durante a operação do motor.
Sim. A Dufew fornece soluções personalizadas cobrindo tensão, corrente, queda de tensão, material de enrolamento, estrutura de instalação e requisitos de proteção de acordo com aplicações industriais específicas.
A Dufew Electric fornece soluções confiáveis para aplicações industriais de VFD, apoiadas por recursos profissionais de fabricação, serviços de engenharia personalizados e rigoroso controle de qualidade. Desde sistemas de motores de longa distância até equipamentos industriais pesados, as soluções são projetadas para melhorar a estabilidade do sistema e apoiar uma operação confiável.
Entre em contato com a Dufew Electric para projeto de reator personalizado e cooperação OEM.
