Oferecemos um portfólio abrangente que inclui resistores, unidades de frenagem, reatores, filtros de potência e transformadores, com opções completas de personalização para atender a diversos requisitos de aplicação.

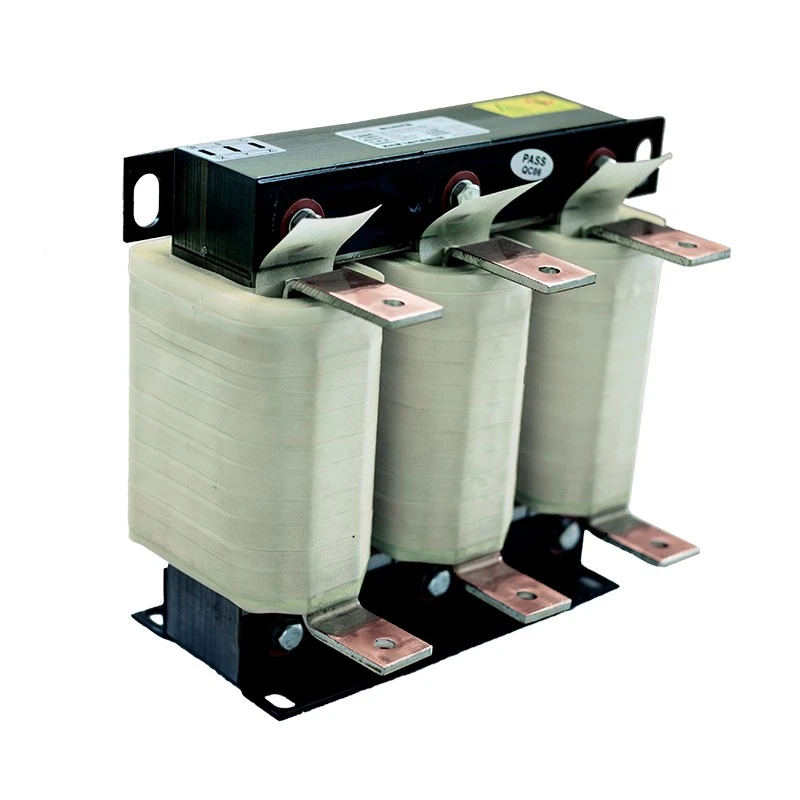

O reator de linha CA Dufew Electric é instalado entre a fonte de alimentação CA e os terminais de entrada VFD para fornecer impedância controlada, ajudando a estabilizar o fluxo de corrente e melhorar o ambiente elétrico geral.
O reator ajuda a reduzir a corrente harmônica gerada pelos circuitos retificadores VFD, limitar mudanças repentinas de corrente, proteger os componentes de entrada do inversor e melhorar a confiabilidade geral do sistema de energia.
Os modernos inversores de frequência variável (VFDs) usam tecnologia de comutação de alta velocidade para controlar a velocidade do motor e melhorar a eficiência energética. No entanto, o processo de comutação e as características de entrada não lineares podem introduzir distúrbios elétricos no sistema de potência.
Sem a proteção de entrada adequada, os sistemas VFD podem sofrer distorção de corrente harmônica, picos de corrente de entrada, flutuações de tensão, interferência elétrica e aumento de tensão nos componentes do inversor.
Esses problemas podem levar ao superaquecimento do equipamento elétrico, redução da vida útil do inversor, danos aos capacitores do barramento CC, operação instável do motor e tempo de inatividade inesperado do equipamento.
Os retificadores de entrada VFD podem gerar correntes harmônicas que afetam a rede elétrica, especialmente em instalações que operam sistemas com múltiplos inversores.
Reduz o impacto harmônico adicionando impedância ao circuito de entrada, ajudando a melhorar a qualidade da energia e a manter um ambiente elétrico mais estável.
Os benefícios incluem:
- Feedback harmônico reduzido para a fonte de alimentação
- Melhor estabilidade da forma de onda de tensão
- Redução da interferência entre equipamentos elétricos
- Melhor proteção para capacitores e transformadores de potência
Para fábricas com múltiplos acionamentos de velocidade variável, ajuda a criar um sistema de energia mais confiável e estável.
Durante a partida do motor, aceleração, alterações de carga ou condições instáveis de energia, pode ocorrer impacto excessivo de corrente e afetar os componentes do inversor.
O reator ajuda a reduzir o estresse elétrico, limitando a corrente de surto de entrada, reduzindo o estresse nas pontes retificadoras, protegendo os componentes do barramento CC do inversor e melhorando a confiabilidade do VFD a longo prazo.
É particularmente adequado para sistemas de energia industriais com alta capacidade de curto-circuito ou transformadores de baixa impedância.
Os ambientes industriais exigem componentes elétricos que possam operar continuamente sob cargas variáveis e condições de trabalho exigentes.
O reator de linha CA elétrico Dufew adota design eletromagnético otimizado e tecnologia de isolamento para obter desempenho de indutância estável, menor aumento de temperatura, vibração eletromagnética reduzida e operação confiável a longo prazo.
O reator usa materiais de núcleo de aço silício laminados a frio de alta qualidade para reduzir as perdas magnéticas e manter o desempenho estável da indutância durante a operação contínua.
Este projeto fornece:
- Menor perda de energia e maior eficiência operacional
- Melhor desempenho térmico em condições de carga contínua
- Características elétricas estáveis
- Desempenho confiável para operação industrial de longo prazo
Com base em diferentes requisitos de corrente, a Dufew Electric fornece estruturas de enrolamento otimizadas para garantir desempenho elétrico confiável em diversas aplicações industriais.
Os recursos de design do enrolamento:
- Opções de enrolamento de cobre ou alumínio para diferentes necessidades de aplicação
- Design de condutor de alta corrente para suportar condições operacionais exigentes
- Melhor desempenho de dissipação de calor
- Aumento reduzido da temperatura do enrolamento durante a operação
Esta estrutura otimizada permite que o reator atenda a diferentes requisitos de corrente industrial, mantendo uma operação estável e eficiente.
O conjunto do enrolamento é processado por meio de impregnação a vácuo e cura em alta temperatura, melhorando o desempenho do isolamento e aumentando a resistência mecânica geral.
O processo melhora:
- Resistência de isolamento para uma operação mais segura
- Estabilidade mecânica sob condições de vibração
- Resistência à vibração e ao impacto ambiental
- Durabilidade operacional de longo prazo
Este processo de fabricação ajuda a manter um desempenho confiável e uma vida útil prolongada em ambientes industriais.
A seleção do reator de linha CA correto requer a correspondência dos parâmetros do reator com o sistema VFD.
A Dufew Electric avalia os seguintes fatores:
| Parâmetro de seleção | Consideração de projeto |
|---|---|
| Tensão VFD | Determina o nível de isolamento e a configuração do reator |
| Corrente nominal | Determina o tamanho do condutor e o design térmico |
| Potência do motor | Influencia a seleção da capacidade do reator |
| Queda de tensão | Determina os requisitos de impedância |
| Frequência operacional | Afeta o design eletromagnético |
| Ambiente de instalação | Determina proteção e estrutura de montagem |
Antes da cotação, os clientes devem fornecer:
- Potência nominal do VFD
- Tensão de entrada
- Corrente nominal
- Queda de tensão necessária
- Condições de instalação
- Ambiente operacional
| Item | Reator de Linha AC | Reator de saída |
|---|---|---|
| Posição de instalação | Entre a fonte de alimentação e a entrada VFD | Entre a saída VFD e o motor |
| Função principal | Reduza harmônicos de entrada e corrente de surto | Proteja o isolamento do motor e reduza o estresse da forma de onda de saída |
| Aplicação Principal | Melhoria da qualidade da energia | Proteção do motor com cabo longo |
| Usuários típicos | Sistemas VFD industriais | Motores com conexões de cabos de longa distância |
A Dufew Electric fornece soluções de reatores de entrada e saída de acordo com os requisitos do sistema.
Diferentes sistemas industriais requerem diferentes configurações elétricas e métodos de instalação. A Dufew Electric fornece soluções de reatores personalizadas com base nos requisitos da aplicação, ajudando os clientes a obter desempenho confiável e integração perfeita em vários sistemas de controle industrial.
O reator pode ser personalizado de acordo com os principais parâmetros elétricos, incluindo tensão nominal, corrente nominal, porcentagem de queda de tensão e frequência operacional, para atender a diferentes requisitos do sistema de energia.
Para se adaptar a diferentes layouts de gabinete e ambientes de instalação, os reatores Dufew suportam múltiplas opções de instalação, incluindo instalação em gabinete, instalação autônoma, montagem vertical e montagem horizontal.
De acordo com as condições específicas de aplicação e os requisitos atuais, os clientes podem escolher materiais de enrolamento adequados, incluindo enrolamento de cobre ou enrolamento de alumínio.
Com opções de configuração flexíveis e designs personalizados, os reatores Dufew podem ser integrados em diferentes sistemas de controle industrial, mantendo uma operação estável e confiável.
O reator de linha CA elétrico Dufew é amplamente utilizado em sistemas industriais que exigem melhor qualidade de energia VFD e proteção elétrica.
| Aplicativo | Equipamento Típico | Principais benefícios |
|---|---|---|
| Automação Industrial | Máquinas CNC, linhas de produção, sistemas servo | Estabilidade elétrica melhorada |
| Sistemas de acionamento motorizado | Bombas, ventiladores, compressores, transportadores | Estresse reduzido do inversor |
| Equipamento Pesado | Guindastes, elevadores, sistemas de elevação | Operação confiável sob cargas variáveis |
| Indústria de transformação | Laminadores, equipamentos de processamento | Melhor qualidade de energia |
| Sistemas de Energia Renovável | Sistemas inversores, equipamentos de armazenamento de energia | Conversão de energia estável |
| Parâmetro | Especificação |
|---|---|
| Tipo de produto | Reator de Linha AC |
| Tensão nominal | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Frequência de trabalho | 50Hz / 60Hz / Até 500Hz |
| Corrente nominal | 5A - 3800A |
| Queda de tensão | 0,5% / 1% / 2% / 4% |
| Capacidade de sobrecarga | 1,5 vezes a corrente nominal por 60 segundos |
| Resistência Dielétrica | 3000 VCA / 50 Hz / 5 mA / 1 Min |
| Resistência de Isolamento | ≥100MΩ (1000VCC) |
| Grau de proteção | IP00/IP20 |
| Classe de isolamento | T40/F (155°C) |
| Grau retardador de chama | UL94V-2 |
| Nível de ruído | ≤65dB |
| Vida útil | ≥15 anos |
| Padrões | IEC289:1987/GB10229-88/JB9644-1999 |
Exemplo: CAL-4312-0250-EISA
| Código | Descrição |
|---|---|
| CAL | Reator de Linha AC |
| 4 | Nível de tensão (2=220V, 4=380V, 6=690V) |
| 3 | Número da Fase |
| 1 | Tipo de reator |
| 2 | Queda de tensão |
| 0250 | Corrente nominal |
| EI | Estrutura Central |
| S | Estrutura de Instalação |
| A | Material de enrolamento |
Antes da entrega, a Dufew Electric realiza inspeções elétricas e estruturais para garantir uma operação confiável.
O teste inclui:
| Item de teste | Exigência |
|---|---|
| Teste de resistência de isolamento | ≥100MΩ |
| Teste de resistência dielétrica | 3000 VCA |
| Teste de aumento de temperatura | De acordo com a carga nominal |
| Verificação de parâmetros elétricos | Indutância e confirmação atual |
| Inspeção de aparência | Inspeção de núcleo, enrolamento e terminais |
A Dufew Electric é especializada em componentes eletrônicos de potência e soluções elétricas personalizadas, fornecendo reatores de linha CA confiáveis para diversas aplicações industriais.
Com capacidades de fabricação integradas, a Dufew gerencia os principais processos de produção, desde o processamento do núcleo e fabricação de bobinas até a montagem final e inspeção de qualidade.
O processo de fabricação inclui corte de aço silício, montagem do núcleo e inspeção de desempenho magnético para garantir características eletromagnéticas estáveis.
A Dufew oferece opções de enrolamento de cobre e alumínio com tratamento de isolamento profissional e processos de impregnação a vácuo para melhorar a confiabilidade e durabilidade do produto.
A produção final inclui instalação de terminais, testes elétricos e inspeção de qualidade para garantir que cada reator atenda aos padrões de desempenho exigidos.
Esta capacidade de fabricação integrada permite que a Dufew Electric forneça reatores de linha CA padrão e soluções personalizadas para diferentes aplicações industriais.
A Dufew Electric segue procedimentos estruturados de gestão de qualidade para garantir desempenho consistente do produto e operação confiável durante toda a vida útil.
Os documentos de qualidade disponíveis incluem:
- Certificação do Sistema de Gestão da Qualidade ISO
- Certificação CE
- Relatórios de testes de produtos
Documentos técnicos e registros de inspeção podem ser fornecidos de acordo com os requisitos do projeto do cliente.
Os reatores da linha AC exigem proteção contra umidade, vibração e impacto mecânico durante o transporte.
A Dufew Electric fornece:
- Embalagem padrão de exportação
- Proteção contra umidade
- Fixação interna reforçada
- Etiquetas de identificação do produto
Antes do envio, os engenheiros confirmam:
- Especificação do produto
- Peso e dimensões
- Requisitos de instalação
- Requisitos de entrega
Selecione o reator apropriado de acordo com a potência nominal do VFD, tensão de entrada, corrente nominal e queda de tensão necessária para garantir a compatibilidade com o sistema de aplicação.
Antes da instalação, verifique cuidadosamente a condição do produto, incluindo a condição do núcleo, a aparência do enrolamento e as conexões dos terminais para garantir que o reator esteja pronto para operação.
O método de conexão padrão é:
Fonte de alimentação → Reator de linha CA → Entrada VFD
O reator deve ser instalado em uma área bem ventilada e com espaço suficiente para dissipação de calor e manutenção futura.
Durante a conexão elétrica, garanta a fiação correta, conexões de terminal seguras e aterramento adequado para manter uma operação segura e confiável.
Após a instalação, realize um teste operacional verificando o ruído operacional, monitorando o aumento da temperatura e verificando o desempenho geral do sistema.
Um reator de linha CA é instalado no lado de entrada de um inversor de frequência variável (VFD) para reduzir a distorção harmônica, limitar surtos de corrente, melhorar a qualidade da energia e proteger os componentes do inversor contra estresse elétrico.
Nem toda aplicação VFD requer um reator de entrada. É recomendado para sistemas com problemas harmônicos, alimentação instável, flutuações frequentes de corrente, operação com múltiplos inversores ou equipamentos elétricos sensíveis.
A queda de tensão adequada depende dos requisitos de qualidade de energia do sistema, das condições harmônicas, das características de entrada e do ambiente operacional. A Dufew Electric avalia os parâmetros da aplicação e recomenda uma configuração adequada.
Sim. Ao reduzir o impacto da corrente e o estresse elétrico no lado de entrada do VFD, ajuda a melhorar a estabilidade do sistema e a prolongar a vida útil dos componentes do inversor.
Sim. A Dufew Electric fornece soluções personalizadas de acordo com tensão, corrente, frequência, estrutura de instalação, material de enrolamento e outros requisitos do projeto.
Os clientes devem fornecer:
- Classificação de potência VFD
- Tensão de entrada
- Corrente nominal
- Queda de tensão necessária
- Ambiente de instalação
- Condições operacionais
A Dufew Electric fornece soluções personalizadas de reatores de linha CA para clientes industriais que exigem proteção VFD aprimorada, controle harmônico e gerenciamento de qualidade de energia.
Com recursos profissionais de fabricação, suporte de engenharia e procedimentos de teste completos, a Dufew Electric ajuda os clientes a desenvolver soluções confiáveis para sistemas de acionamento industriais.
Envie seus parâmetros VFD e requisitos de aplicação para a Dufew Electric e nossos engenheiros recomendarão uma configuração adequada com base em suas condições operacionais.
