Oferecemos um portfólio abrangente que inclui resistores, unidades de frenagem, reatores, filtros de potência e transformadores, com opções completas de personalização para atender a diversos requisitos de aplicação.

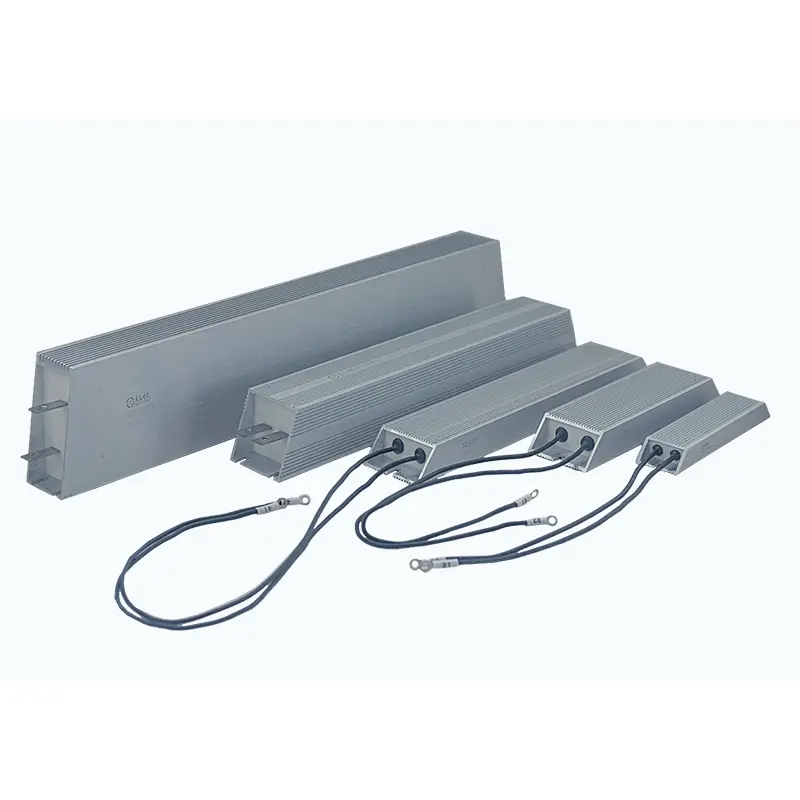

O resistor revestido de alumínio ultrafino DUFEW foi projetado para aplicações industriais onde o espaço de instalação é limitado, mas a dissipação de energia confiável é essencial. Apresentando uma carcaça de alumínio ultrafina e uma construção totalmente fechada, oferece dissipação de calor eficiente, excelente proteção ambiental e desempenho estável para frenagem dinâmica, servoacionamentos, VFDs, bancos de carga e sistemas de controle de potência.
Disponível em classificações de potência de 50W a 6kW, valores de resistência de 0,01Ω a 120kΩ e tensões operacionais de até 1200V, o resistor suporta personalização OEM e ODM para atender a vários requisitos industriais.
O resistor é fabricado com fio de níquel-cromo (Ni-Cr) enrolado com precisão ou fio de resistência constante isolado por camadas de mica e completamente encapsulado dentro de um invólucro de liga de alumínio usando um composto de encapsulamento de alto isolamento e retardador de chama. Esta construção fechada melhora a transferência de calor enquanto protege o elemento de resistência contra poeira, umidade, oxidação e vibração.
Seu perfil ultrafino, com espessura mínima de apenas 6-8 mm, permite instalação direta em equipamentos elétricos compactos onde resistores convencionais de alumínio não cabem. Vários estilos de terminais, opções de montagem e especificações elétricas estão disponíveis para diferentes requisitos de aplicação.
| Código do modelo | Descrição |
|---|---|
| CARRO | Resistor revestido de alumínio ultrafino |
| 1500W | Potência nominal |
| 27R | Resistência nominal |
| J | Tolerância de resistência (J=±5%, K=±10%, H=±3%) |
| Parâmetro | Especificação |
|---|---|
| Faixa de potência | 50W--6kW |
| Tensão operacional | ≤1200V |
| Faixa de resistência | 0,01Ω--120kΩ |
| Tolerância de Resistência | ±3% / ±5% / ±10% |
| Classificação de proteção | IP00 |
| Coeficiente de Temperatura (TCR) | ≤300 ppm/°C |
| Classificação retardante de chama | UL 94V-2 |
| Padrão | GB/T 5792 |
Escolher o resistor de potência correto significa mais do que selecionar resistência e potência. A DUFEW se concentra em fornecer desempenho térmico confiável, qualidade de fabricação consistente e personalização flexível para aplicações industriais em todo o mundo.
A caixa de alumínio ultrafina, com espessura mínima de apenas 6-8 mm, permite que várias unidades sejam montadas lado a lado, tornando-a ideal para gabinetes de controle compactos, servo-drives e sistemas VFD.
Cada resistor é fabricado usando enrolamento de fio de resistência de precisão, materiais isolantes de alta qualidade, processos de produção automatizados e inspeção de qualidade rigorosa para garantir desempenho elétrico consistente e longa vida útil.
DUFEW oferece suporte a valores de resistência personalizados, classificações de potência, dimensões de invólucros, configurações de terminais, opções de fios condutores, estruturas de montagem e projetos de baixa indutância de acordo com desenhos do cliente ou especificações técnicas.
Com anos de experiência na fabricação de resistores de potência industriais, a DUFEW fornece soluções confiáveis para fabricantes de equipamentos de automação, integradores de sistemas, distribuidores e clientes OEM em todo o mundo.
O gabinete compacto em liga de alumínio tem apenas 6 a 8 mm de espessura, ajudando a maximizar o espaço de instalação dentro de gabinetes elétricos e equipamentos industriais compactos.
Um composto de envasamento retardador de chama de alto isolamento sela completamente o elemento de resistência, proporcionando excelente resistência a poeira, umidade, vibração e oxidação.
A carcaça de alumínio e o material de enchimento termicamente condutor transferem rapidamente o calor para a superfície de montagem ou dissipador de calor, melhorando a eficiência do resfriamento e a densidade de potência.
Disponível com conexões de terminal ou fio condutor, o resistor pode ser personalizado em valor de resistência, potência nominal, dimensões e estilo de montagem para atender a diferentes aplicações.
Com um perfil fino de 6 a 8 mm, o resistor cabe facilmente em gabinetes de controle compactos, servossistemas e VFDs, permitindo maior densidade de instalação sem sacrificar o desempenho.
A caixa de alumínio selada e o composto de envasamento retardador de chama protegem efetivamente o elemento de resistência interna contra poeira, umidade, oxidação e vibração, melhorando a confiabilidade a longo prazo.
O invólucro de alumínio atua como um dissipador de calor eficiente, transferindo rapidamente o calor do elemento de resistência. Quando montado em uma placa de metal ou dissipador de calor externo, o desempenho térmico é ainda melhorado.
Projetado para fornecer alta potência em um pacote compacto, tornando-o ideal para aplicações onde o espaço de instalação é limitado, mas é necessária uma dissipação de energia confiável.
Disponível de 0,01Ω a 120kΩ, com tolerâncias de resistência de ±3%, ±5% e ±10%, abrangendo aplicações de frenagem de baixa resistência e de carga de alta resistência.
A DUFEW fornece serviços OEM e ODM, incluindo dimensões personalizadas, valores de resistência, classificações de potência, estilos de terminais, fios condutores, configurações de montagem e projetos de baixa indutância.
Ao contrário dos resistores convencionais do tipo aberto, o resistor revestido de alumínio ultrafino foi projetado para sistemas elétricos compactos que exigem gerenciamento térmico eficiente e proteção ambiental confiável.
Ideal para circuitos de frenagem regenerativa em servossistemas compactos onde o espaço de instalação é limitado.
Usado para frenagem dinâmica, dissipação de energia e estabilização de tensão em sistemas inversores industriais.
Adequado para equipamentos de carga/descarga de bateria, circuitos de pré-carga e aplicações de dissipação de energia.
Fornece cargas resistivas estáveis para fontes de alimentação, testes de baterias, equipamentos de testes industriais e sistemas de carga eletrônica.
Amplamente utilizado em gabinetes de controle PLC, sistemas de automação, robótica, equipamentos CNC e painéis de controle elétrico compactos.
| Característica | Condições de teste | Desempenho |
|---|---|---|
| Tensão suportável dielétrica | 2500 VCA / 50 Hz / 60 s | Corrente de fuga ≤10mA |
| Resistência de Isolamento | 1000V CC | ≥100MΩ |
| Sobrecarga de curto prazo | 10× potência nominal por 5s | Nenhum dano visível |
| Vida útil da carga | Operação cíclica (10s ON / 90s OFF) | >9.000 horas |
| Resistência ao calor úmido | 40°C ±2°C, 90--95% UR, 100h | ΔR ≤ ±(1%R + 0,05Ω) |
| Ciclagem rápida de temperatura | -55°C / 55°C / 155°C, 15 min cada, 5 ciclos | ΔR ≤ ±(2%R + 0,05Ω) |
| Resistência ao Calor | 350ºC / 2h | Nenhum dano visível ou descoloração |
| Coeficiente de Temperatura (TCR) | Resistência nominal vs. resistência inicial | <300 ppm/°C |
| Resistência à chama | 10× potência nominal por 5 min | Sem ignição |
| Característica | Condições de teste | Desempenho |
|---|---|---|
| Força terminal | 45N/30s | Sem afrouxamento ou dano visível |
| Resistência à vibração | 5--200Hz, 1g, 98m/s² | Nenhum dano estrutural |
| Resistência ao calor de soldagem | Solda 350±5°C, 3s | ΔR ≤ ±(1%R + 0,05Ω) |
| Aparência | Inspeção Visual | Nenhum dano visível, marcação clara |
| Soldabilidade | Solda 235±5°C, 5s | Cobertura de solda ≥95% |
| Item de comparação | Resistor revestido de alumínio ultrafino DUFEW | Resistor de potência convencional |
|---|---|---|
| Projeto de Habitação | Carcaça de alumínio ultrafina com envasamento totalmente fechado | Construção maioritariamente aberta ou semifechada |
| Espaço de instalação | O perfil fino de 6 a 8 mm permite uma instalação compacta lado a lado | Caixa maior requer mais espaço de instalação |
| Proteção Ambiental | Melhor resistência à poeira, umidade, vibração e oxidação | Proteção ambiental limitada para condições adversas |
| Dissipação de Calor | A caixa de alumínio suporta montagem direta no chassi ou no dissipador de calor para melhorar o resfriamento | Depende principalmente do resfriamento natural do ar |
| Faixa de resistência | Ampla faixa de 0,01Ω a 120kΩ | Faixa de resistência normalmente limitada dependendo da construção |
| Aplicativo | Equipamentos industriais compactos, VFDs, sistemas servo, equipamentos de bateria e testes de carga | Aplicações de dissipação de energia de uso geral |
| Personalização | Suporta dimensões, terminais, fios condutores, classificações de potência e valores de resistência personalizados | Personalização limitada |
R: Sua principal vantagem é a estrutura ultrafina, com espessura de apenas 6-8 mm. Este design compacto proporciona dissipação de energia eficiente e reduz o espaço de instalação, tornando-o adequado para servo-drives, sistemas VFD, equipamentos de bateria e gabinetes de controle industrial onde o espaço é limitado.
R: Sim. A base plana de alumínio permite a montagem direta em um chassi de metal ou dissipador de calor externo. A aplicação de graxa térmica entre as superfícies de contato pode melhorar ainda mais a eficiência da transferência de calor e suportar maior desempenho operacional contínuo.
R: A caixa de alumínio totalmente fechada combinada com revestimento isolante retardador de chamas fornece proteção eficaz contra poeira, umidade, vibração e oxidação. Comparado com estruturas de resistores abertos, esse projeto oferece melhor adaptabilidade ambiental, enquanto proteção adicional do gabinete pode ser adicionada para aplicações externas ou de alta proteção.
R: Sim. A DUFEW fornece personalização OEM e ODM com base em requisitos elétricos, mecânicos e de instalação específicos. As opções personalizadas incluem valor de resistência, potência nominal, dimensões do invólucro, configuração de terminal e fio condutor, estrutura de montagem, design de baixa indutância e outras especificações especiais. Os clientes podem fornecer desenhos ou requisitos técnicos, e os engenheiros da DUFEW avaliarão e desenvolverão uma solução adequada.
R: Eles são comumente usados em aplicações que exigem tamanho compacto e dissipação de calor confiável, incluindo sistemas de servoacionamento, inversores de frequência variável, circuitos de frenagem dinâmica, equipamentos de carga e descarga de baterias, sistemas de automação industrial, fontes de alimentação, sistemas de carga eletrônica e equipamentos de energia renovável.
A DUFEW fornece serviços de fabricação OEM e ODM para aplicações de resistores de potência industriais, apoiando fabricantes de equipamentos, distribuidores e integradores de sistemas com soluções personalizadas que cobrem desempenho elétrico, estrutura mecânica e requisitos de instalação.
Os recursos de personalização incluem classificações de potência de 50 W a 6 kW, valores de resistência de 0,01Ω a 120kΩ, dimensões do invólucro, configurações de terminais e fios condutores, estruturas de montagem, designs de baixa indutância, etiquetas personalizadas, logotipos e modificações específicas da aplicação.
Cada produto personalizado é desenvolvido através de avaliação de engenharia e controle de fabricação para garantir desempenho térmico confiável, estabilidade elétrica e operação de longo prazo em ambientes industriais.
Selecionar o resistor correto ajuda a maximizar a confiabilidade e a vida útil do sistema. Ao escolher um modelo, considere os seguintes fatores:
| Item de seleção | Recomendação |
|---|---|
| Classificação de potência | Escolha de acordo com o ciclo de trabalho contínuo ou intermitente com margem de segurança suficiente. |
| Valor de resistência | Atenda aos requisitos do inversor, servoacionamento ou circuito elétrico. |
| Tensão operacional | Certifique-se de que a tensão máxima de trabalho não exceda a especificação do produto. |
| Método de resfriamento | Para aplicações de maior potência, monte o resistor em uma placa de metal ou dissipador de calor. |
| Espaço de instalação | Selecione as dimensões com base no gabinete disponível ou no espaço do equipamento. |
| Tipo de conexão | Escolha entre configurações de terminal ou fio condutor de acordo com os requisitos de instalação. |
Se você não tiver certeza de qual modelo melhor se adapta à sua aplicação, a equipe de engenharia da DUFEW poderá recomendar a solução mais adequada com base nas suas condições operacionais.
- Fabricante profissional de resistores de potência industriais e soluções de frenagem
- Qualidade de produto estável com fabricação rigorosa e controle de qualidade
- Serviços flexíveis de OEM e ODM para fabricantes globais de equipamentos
- Resposta rápida para suporte técnico e avaliação de projetos
- Entrega confiável para produtos padrão e personalizados
- Portfólio completo de produtos abrangendo resistores de fio enrolado, corrugado, tubular, com caixa de alumínio, frenagem e resistores de potência personalizados
Procurando um fornecedor confiável de resistor revestido de alumínio ultrafino?
A DUFEW fornece produtos padrão e soluções personalizadas para automação industrial, energia renovável, acionamentos de motores, equipamentos de teste e eletrônica de potência.
Contate nossa equipe de engenharia hoje para:
- Recomendações de produtos
- Consulta técnica
- Suporte OEM e ODM
- Solicitações de amostra
- Cotações competitivas
DUFEW - Seu fabricante confiável de resistores de potência industrial na China.
