Oferecemos um portfólio abrangente que inclui resistores, unidades de frenagem, reatores, filtros de potência e transformadores, com opções completas de personalização para atender a diversos requisitos de aplicação.

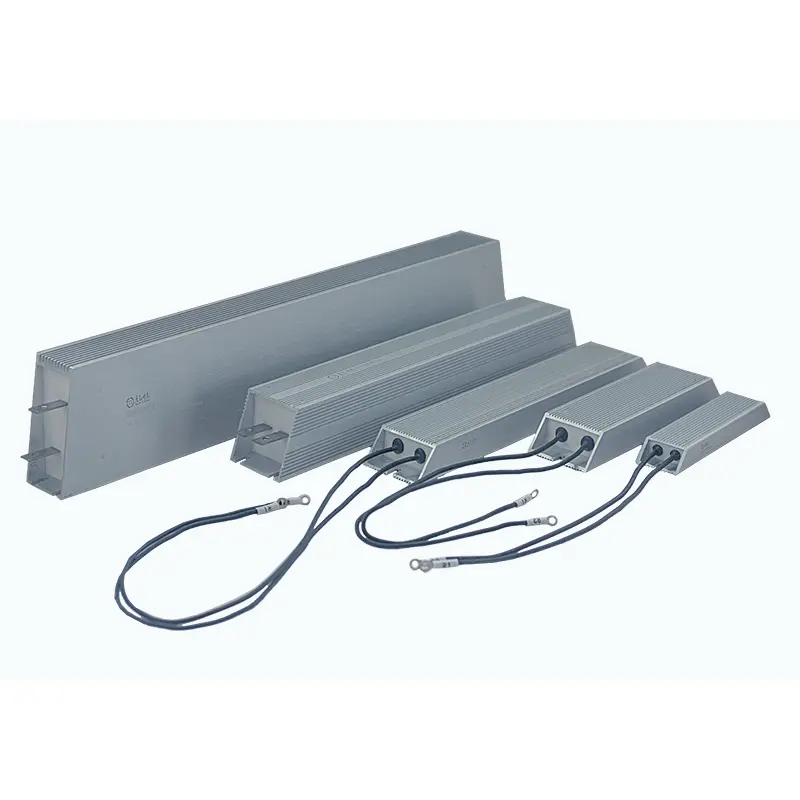

Os sistemas de energia industriais geralmente operam sob cargas pesadas, frenagens frequentes, vibrações e temperaturas elevadas. Para garantir uma operação confiável nesses ambientes exigentes, o resistor revestido de alumínio trapezoidal DUFEW combina um invólucro de alumínio robusto com uma estrutura térmica interna otimizada que transfere calor com eficiência enquanto protege o elemento do resistor contra poeira, umidade, vibração e impacto mecânico.
O elemento de resistência é fabricado com fio de níquel-cromo (Ni-Cr) enrolado com precisão ou liga Constantan montado em um núcleo isolante de alta temperatura. Após o isolamento elétrico com folhas de mica, o conjunto é totalmente encapsulado dentro de uma caixa trapezoidal de alumínio utilizando uma mistura especialmente formulada de areia de quartzo de alta pureza e resina de alta temperatura. Esta estrutura cria um caminho de condução térmica eficiente, transferindo rapidamente o calor interno para as aletas de resfriamento externas, ao mesmo tempo que protege o resistor contra oxidação e contaminação ambiental.
Projetado para automação industrial e equipamentos pesados, o resistor suporta terminais de aço inoxidável e conexões de fio condutor de alta temperatura, permitindo instalação flexível em sistemas de frenagem VFD, servo-drives, gabinetes de controle de motores, bancos de carga, equipamentos de energia renovável e sistemas de distribuição de energia industrial.
Ao contrário dos resistores retangulares convencionais de alumínio, o invólucro trapezoidal foi projetado especificamente para melhorar a eficiência de resfriamento e a estabilidade mecânica em ambientes industriais.
O perfil trapezoidal aumenta a superfície de resfriamento externa, permitindo que o calor se dissipe de forma mais eficiente através da convecção natural e melhorando o desempenho operacional contínuo.
O elemento resistor é completamente vedado dentro da caixa de alumínio, proporcionando excelente resistência à poeira, umidade, vibração e oxidação, ao mesmo tempo que prolonga a vida útil do produto.
Uma base de montagem mais ampla oferece suporte mecânico mais forte, reduzindo o movimento sob vibração contínua e tornando o resistor adequado para guindastes, elevadores, máquinas-ferramentas e outros equipamentos pesados.
O enchimento com areia de quartzo transfere o calor muito mais rápido que o ar, permitindo que o calor interno alcance rapidamente a caixa de alumínio para melhorar o desempenho de resfriamento. Dissipadores de calor adicionais podem ser instalados quando for necessária uma maior dissipação de energia contínua.
- Carcaça trapezoidal otimizada - Maior superfície de resfriamento melhora a dissipação natural de calor em comparação com resistores retangulares de alumínio convencionais.
- Construção totalmente em vaso - O encapsulamento completo protege contra poeira, umidade, vibração, oxidação e choque mecânico.
- Excelente condutividade térmica - O enchimento com areia de quartzo transfere rapidamente o calor interno para a carcaça de alumínio, suportando maior densidade de potência.
- Ampla faixa de resistência - Disponível de 0,01Ω a 120kΩ com tolerâncias de resistência de ±3%, ±5% e ±10%.
- Resistência mecânica confiável - A ampla base de alumínio garante uma montagem segura para equipamentos que operam sob vibração contínua.
- Opções de conexão flexíveis - Disponível com terminais de aço inoxidável ou fios condutores de alta temperatura para diferentes requisitos de instalação.
- Fabricação personalizada disponível - Classificação de potência, valor de resistência, dimensões, terminais e configurações de montagem podem ser personalizados para projetos OEM.
O resistor revestido de alumínio trapezoidal é adequado para sistemas industriais que exigem dissipação de energia confiável, alta resistência mecânica e estabilidade de longo prazo.
Inversores de frequência variável (VFDs), servo-drives, circuitos de frenagem de motores e sistemas de dissipação de energia regenerativa.
Guindastes, elevadores, laminadores, máquinas de mineração, compressores e outros equipamentos operando sob condições frequentes de vibração e frenagem.
Bancos de carga, testes de fontes de alimentação, sistemas de descarga de baterias, simulação de carga dinâmica e bancos de testes industriais.
Equipamentos de armazenamento de energia, inversores fotovoltaicos, conversores de energia eólica, equipamentos de carregamento e sistemas de conversão de energia.
Armários elétricos, equipamentos de distribuição, sistemas de automação e máquinas OEM que exigem resistores de potência compactos, selados e de alta confiabilidade.
A instalação adequada é essencial para obter um desempenho térmico ideal e uma longa vida útil.
Confirme se o valor da resistência, a potência nominal, a tensão operacional e as dimensões atendem aos requisitos do equipamento antes da instalação.
Verifique se a caixa de alumínio, os terminais e os orifícios de montagem estão livres de deformações, rachaduras ou danos de transporte.
Instale o resistor firmemente usando os orifícios de montagem na base. Certifique-se de que a superfície de montagem seja plana e rígida para manter uma boa estabilidade mecânica.
Para aplicações de média e alta potência, aplique uma fina camada de pasta térmica entre a base do resistor e a placa de montagem ou dissipador de calor para melhorar a transferência de calor.
Conecte os terminais ou fios condutores com segurança e verifique se todas as conexões elétricas estão apertadas para evitar resistência de contato excessiva.
Instale o resistor em um local bem ventilado. Para gabinetes elétricos fechados, recomenda-se o resfriamento por ar forçado quando operando em alta potência.
Meça o valor da resistência antes de energizar o circuito e monitore a temperatura operacional durante o comissionamento inicial.
O elemento do resistor é enrolado com precisão usando fio de liga de níquel-cromo (Ni-Cr) ou Constantan de alta qualidade para fornecer desempenho elétrico estável, alta capacidade de sobrecarga e longa vida útil.
Uma camada de isolamento de mica durável isola eletricamente o fio de resistência do invólucro de alumínio, mantendo excelente resistência dielétrica sob temperaturas elevadas.
A cavidade interna é preenchida com areia de quartzo de alta pureza e resina resistente ao calor, criando um caminho de condução térmica eficiente que transfere rapidamente o calor do elemento do resistor para o invólucro de alumínio.
A caixa de alumínio extrudado apresenta um perfil trapezoidal otimizado que aumenta a área de superfície de resfriamento e melhora a convecção natural do ar em comparação com caixas retangulares convencionais.
Disponível com terminais de aço inoxidável ou fios condutores de alta temperatura para acomodar diferentes requisitos de instalação e fiação.
| Código do modelo | Descrição | Exemplo |
|---|---|---|
| CARRO | Série de resistores revestidos de alumínio trapezoidal | CARRO |
| 1500W | Potência nominal | 1500W |
| 27R | Resistência nominal | 27Ω |
| J | Tolerância de Resistência | J = ±5% (Opcional: H = ±3%, K = ±10%) |
| Parâmetro | Especificação |
|---|---|
| Faixa de potência | 50W--6kW |
| Tensão operacional | ≤1200V |
| Faixa de resistência | 0,01Ω--120kΩ |
| Tolerância de Resistência | ±3% / ±5% / ±10% |
| Classificação de proteção | IP00 |
| Coeficiente de Temperatura (TCR) | ≤300 ppm/°C |
| Classificação retardante de chama | UL 94V-2 |
| Padrão | GB/T 5792 |
| Característica | Condições de teste | Desempenho |
|---|---|---|
| Tensão suportável dielétrica | 2500 VCA / 50 Hz / 60 s | Corrente de fuga ≤10mA |
| Resistência de Isolamento | 1000V CC | ≥100MΩ |
| Sobrecarga de curto prazo | 10× potência nominal por 5 segundos | Nenhum dano visível |
| Vida útil da carga | Operação cíclica (10s ON / 90s OFF) | >9.000 horas |
| Resistência ao calor úmido | 40°C ±2°C, 90--95% UR, 100h | ΔR ≤ ±(1%R + 0,05Ω) |
| Ciclagem rápida de temperatura | -55°C / 55°C / 155°C, 15 minutos cada, 5 ciclos | ΔR ≤ ±(2%R + 0,05Ω) |
| Resistência ao Calor | 350°C por 2 horas | Nenhuma descoloração ou dano visível |
| Coeficiente de temperatura | Carga nominal vs. resistência ao frio | <300 ppm/°C |
| Resistência à chama | 10× potência nominal por 5 minutos | Sem ignição ou chama aberta |
| Característica | Condições de teste | Desempenho |
|---|---|---|
| Força terminal | 45N/30s | Sem afrouxamento ou dano visível |
| Resistência à vibração | 5--200Hz, 1g, 98m/s² | Nenhum dano estrutural visível |
| Resistência ao calor de soldagem | Terminais imersos em solda a 350±5°C por 3 segundos | ΔR ≤ ±(1%R + 0,05Ω) |
| Aparência | Inspeção Visual | Nenhum dano visível, marcação clara |
| Soldabilidade | Terminais imersos em solda a 235±5°C por 5 segundos | Cobertura de solda ≥95% |
| Item de comparação | Resistor revestido de alumínio trapezoidal | Resistor retangular convencional em alumínio |
|---|---|---|
| Projeto de Habitação | O perfil trapezoidal aumenta a área de dissipação de calor e a eficiência do fluxo de ar | Carcaça retangular padrão com superfície de resfriamento menor |
| Gestão Térmica | A construção preenchida com quartzo transfere o calor rapidamente para a carcaça de alumínio para temperaturas operacionais mais estáveis | A dissipação de calor depende principalmente da superfície da carcaça, resultando em menor eficiência térmica |
| Estabilidade de montagem | A base ampla proporciona excelente estabilidade mecânica para equipamentos sujeitos a vibrações | A base mais estreita oferece menor resistência à vibração |
| Proteção Ambiental | A construção totalmente selada resiste à poeira, umidade, oxidação e contaminação mecânica | A vedação padrão oferece proteção limitada em ambientes industriais agressivos |
| Capacidade de alta resistência | Valores de resistência disponíveis até 120kΩ com desempenho estável | As opções de alta resistência são geralmente mais limitadas |
R: A caixa trapezoidal de alumínio aumenta a superfície de resfriamento externa e melhora o fluxo de ar natural ao redor do resistor. Ele também fornece uma base de montagem mais ampla para melhor estabilidade mecânica, tornando-o adequado para equipamentos industriais pesados.
R: Sim. O encapsulamento preenchido com quartzo transfere eficientemente o calor interno para o invólucro de alumínio, permitindo que o resistor resista a ciclos de frenagem repetitivos e sobrecargas de curto prazo, mantendo um desempenho confiável.
R: Sim. Interruptores térmicos ou sensores de temperatura integrados opcionais podem ser integrados mediante solicitação para fornecer proteção adicional contra superaquecimento para aplicações autônomas ou críticas de segurança.
R: Sim, desde que todos os resistores tenham especificações idênticas. Ventilação uniforme, fiação balanceada e dissipação de calor adequada devem ser mantidas para garantir distribuição uniforme de carga e confiabilidade a longo prazo.
- Fabricante profissional de resistores de potência com anos de experiência em eletrônica de potência industrial.
- Personalização OEM e ODM para resistência, potência, dimensões, terminais e opções de montagem.
- Rigoroso controle de qualidade com testes elétricos e mecânicos abrangentes antes do envio.
- Produção rápida e fornecimento estável para modelos padrão e projetos personalizados.
- Suporte Técnico para ajudar os clientes a selecionar a solução de resistor mais adequada para sua aplicação.
