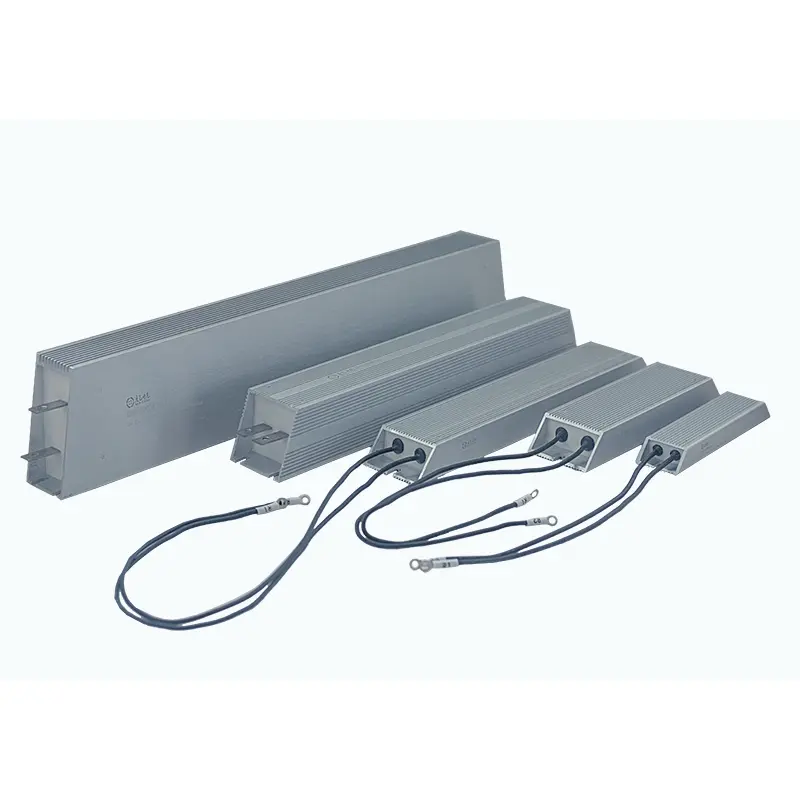

O resistor revestido de alumínio não indutivo DUFEW é especialmente projetado para circuitos de comutação de alta velocidade, sistemas de energia de pulso, aplicações de inversores e equipamentos eletrônicos de precisão onde resistores de fio enrolado convencionais podem sofrer efeitos de indutância parasitas.
Ao contrário dos resistores de potência padrão que geram reatância indutiva adicional durante mudanças rápidas de corrente, o DUFEW adota uma estrutura avançada de enrolamento bifilar Ayrton-Perry para minimizar o acoplamento do campo magnético e alcançar desempenho de indutância ultrabaixa.
Ao melhorar a resposta de corrente e reduzir a interferência de comutação, este resistor ajuda a proteger componentes de potência sensíveis, melhorar a estabilidade da forma de onda e aumentar a confiabilidade de sistemas eletrônicos de alta frequência.
Disponível de 50W a 6KW, com valores de resistência de 0,01Ω a 120kΩ, a DUFEW fornece soluções personalizadas de resistores de baixa indutância para fabricantes de eletrônicos de potência, fornecedores de inversores, empresas de automação e construtores de equipamentos industriais.
Na eletrônica de potência moderna, a frequência de comutação continua a aumentar enquanto os componentes se tornam mais sensíveis ao ruído elétrico e às flutuações de tensão.
Um resistor convencional pode introduzir indutância indesejada durante transições rápidas de corrente, causando:
- Excesso de tensão
- Distorção da forma de onda atual
- Interferência EMI
- Estresse de semicondutores
- Instabilidade do sistema de controle
O resistor revestido de alumínio não indutivo DUFEW foi desenvolvido para manter o desempenho elétrico estável sob condições de corrente em rápida mudança.
| Recurso de desempenho | Valor de engenharia |
|---|---|
| Projeto de enrolamento de indutância ultrabaixa | Minimiza efeitos indutivos indesejados durante comutação de alta velocidade |
| Enrolamento bifilar Ayrton-Perry | Cancela campos magnéticos gerados pelo fluxo de corrente |
| Resposta elétrica rápida | Melhora o desempenho do circuito transitório |
| Capacidade de carga de pulso estável | Lida com ciclos repetidos de carga e descarga |
| Baixa interferência eletromagnética | Reduz o ruído que afeta circuitos sensíveis |
| Estrutura de gerenciamento térmico de alumínio | Mantém uma operação confiável sob condições de alta potência |
A estrutura do enrolamento interno é o fator chave que diferencia os resistores de baixa indutância dos projetos convencionais de fio enrolado. DUFEW adota o princípio de enrolamento bifilar de Ayrton-Perry, usando dois fios de resistência enrolados em direções opostas para reduzir os campos magnéticos gerados durante o fluxo de corrente.
Ao permitir que os campos magnéticos dos dois enrolamentos se cancelem parcialmente, esta estrutura reduz significativamente o fluxo magnético líquido e minimiza a indutância parasita, permitindo uma resposta elétrica mais rápida e melhor desempenho em aplicações de comutação de alta velocidade.
Os sistemas de comutação de alta frequência frequentemente sofrem rápidas mudanças de corrente, onde a indutância parasita pode gerar picos de tensão indesejados e afetar a estabilidade do circuito. Os resistores de baixa indutância DUFEW são projetados para lidar com energia transitória de maneira eficaz, suprimir picos de comutação, melhorar a estabilidade da forma de onda e reduzir o estresse em componentes semicondutores sensíveis.
Eles são particularmente adequados para:
- Circuitos inversores IGBT
- Sistemas de comutação MOSFET
- Conversores de potência PWM
- Cargas eletrônicas de alta frequência
Durante a operação de frenagem regenerativa ou dinâmica, o excesso de energia deve ser descarregado rapidamente para manter a estabilidade do sistema. A estrutura de baixa indutância melhora a resposta de frenagem, reduz a interferência de comutação e ajuda a proteger os módulos de potência do inversor contra tensões elétricas transitórias.
Em sistemas de fonte de alimentação de alta frequência, a indutância parasita pode afetar as formas de onda de comutação e a eficiência geral. Os resistores de baixa indutância DUFEW fornecem características de resposta rápida para aplicações como circuitos amortecedores, circuitos limitadores de corrente e circuitos de absorção de pulso.
Para sistemas de teste eletrônicos, as características de resposta dos componentes de resistência influenciam diretamente a precisão da medição. O design otimizado de baixa indutância ajuda a obter uma resposta de pulso mais precisa, reduzir a distorção do sinal e melhorar a repetibilidade do teste.
| Estrutura | Função |
|---|---|
| Fio de resistência de liga | Fornece características de resistência estáveis |
| Enrolamento bifilar simétrico | Reduz o acoplamento magnético |
| Camada de isolamento de mica | Separa camadas de enrolamento e melhora a estabilidade |
| Enchimento térmico de quartzo | Melhora a condução de calor |
| Carcaça de alumínio | Fornece proteção mecânica e gerenciamento térmico |
| Parâmetro | Especificação |
|---|---|
| Tipo de produto | Resistor revestido de alumínio não indutivo |
| Recurso principal | Desempenho de baixa indutância |
| Tecnologia de enrolamento | Enrolamento Bifilar Ayrton-Perry |
| Faixa de potência | 50W-6KW |
| Faixa de resistência | 0,01Ω - 120kΩ |
| Tensão operacional | ≤1200V |
| Tolerância de Resistência | ±3%, ±5%, ±10% |
| Coeficiente de temperatura | ≤300 ppm/℃ |
| Material da Habitação | Liga de alumínio |
| Material de isolamento | Composto retardador de chama de alta temperatura |
| Resistência Dielétrica | 2500 VCA / 60s |
| Resistência de Isolamento | ≥100MΩ |
| Padrão | GB-5792 |
| Item de comparação | Resistor revestido de alumínio não indutivo DUFEW | Resistor de fio enrolado convencional |
|---|---|---|
| Resposta Atual | Projetado para mudanças rápidas de corrente | Limitado pela indutância parasita |
| Efeito Magnético | Campos magnéticos opostos se cancelam | Campos magnéticos se acumulam |
| Trocando desempenho | Adequado para circuitos de alta frequência | Adequado principalmente para aplicações de baixa frequência |
| Controle EMI | Risco reduzido de interferência eletromagnética | Maior geração de ruído |
| Proteção de Semicondutores | Ajuda a reduzir picos de tensão | Pode aumentar o estresse transitório |
| Indústria | Uso típico |
|---|---|
| Eletrônica de Potência | Absorção de energia de alta frequência |
| Sistemas de carregamento de veículos elétricos | Circuitos de proteção de comutação |
| Inversores solares | Descarga de energia CC |
| Sistemas de Energia Eólica | Proteção do conversor |
| Servo Drives | Frenagem dinâmica |
| Automação Industrial | Sistemas de controle de alta velocidade |
| Equipamento de laboratório | Teste de pulso de precisão |
DUFEW oferece suporte ao desenvolvimento de resistores não indutivos personalizados de acordo com os requisitos da aplicação.
Personalização disponível:
| Item personalizado | Opções |
|---|---|
| Valor de resistência | 0,01Ω-120kΩ |
| Classificação de potência | 50W-6KW |
| Requisito de indutância | Design personalizado de baixa indutância |
| Dimensões | Carcaça padrão ou especial |
| Terminais | Terminais inoxidáveis ou fios de alta temperatura |
| Parâmetros Elétricos | Personalizado de acordo com os requisitos do circuito |
Porque mudanças rápidas de corrente podem gerar indutância parasita em resistores convencionais, causando picos de tensão e ruído elétrico. Os resistores não indutivos minimizam esses efeitos e melhoram a estabilidade do circuito.
A principal diferença é a tecnologia de enrolamento interno. DUFEW usa enrolamento bifilar Ayrton-Perry para reduzir a interação do campo magnético, enquanto os resistores padrão geralmente usam enrolamento convencional de direção única.
Sim. Eles são comumente usados em circuitos de frenagem com inversores, circuitos de absorção de pulso e sistemas eletrônicos de potência que exigem resposta rápida.
Sim. A DUFEW fornece personalização OEM para valor de resistência, classificação de potência, dimensões mecânicas, terminais e requisitos de baixa indutância.
