Oferecemos um portfólio abrangente que inclui resistores, unidades de frenagem, reatores, filtros de potência e transformadores, com opções completas de personalização para atender a diversos requisitos de aplicação.

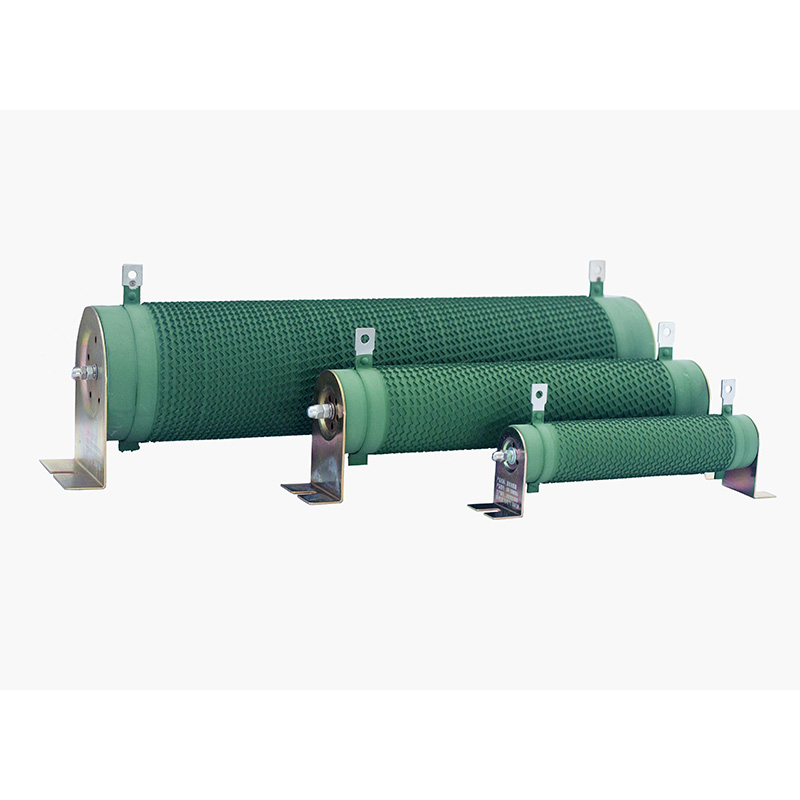

O resistor tubular DUFEW é um componente de fio enrolado de alta potência construído com uma estrutura de tubo cerâmico que fornece isolamento elétrico e transferência de calor eficiente. Fios de resistência feitos de liga de níquel-cromo (Ni-Cr), manganina ou Constantan são enrolados com precisão ao redor do núcleo cerâmico para obter resistência estável, forte capacidade de sobrecarga e desempenho térmico consistente.
O design do tubo cerâmico melhora a densidade de potência e a eficiência de resfriamento, transferindo calor através da estrutura interna do núcleo. Após o enrolamento, o resistor é revestido com uma camada isolante retardante de chama de alta temperatura para proteger o fio de resistência da oxidação, umidade e influência ambiental, ajudando a manter a operação estável em condições industriais.
Adequado para aplicações de energia industrial, este resistor é comumente usado em sistemas de frenagem VFD, circuitos de partida de motores, equipamentos de teste de carga, máquinas de solda e outros sistemas elétricos que exigem dissipação de energia controlada e desempenho térmico confiável.
O resistor converte energia elétrica em calor através de um fio de liga de resistência enrolado em um tubo de cerâmica. O núcleo cerâmico fornece isolamento enquanto ajuda a transferir calor para o ambiente circundante para um controle eficaz da temperatura.
Com desempenho estável sob alta corrente, sobrecarga de curta duração e condições de comutação repetida, é adequado para frenagem dinâmica, partida de motor, limitação de corrente, simulação de carga, queda de tensão e aplicações de consumo de energia.
| Código do modelo | Significado | Descrição |
|---|---|---|
| CRR | Série de produtos | Resistor Tubular |
| 2500 W | Potência nominal | 2500 Watts |
| 54,4R | Resistência nominal | 54,4Ω |
| J | Tolerância de Resistência | J = ±5% (Opcional: K = ±10%, H = ±3%) |
| Parâmetro | Especificação |
|---|---|
| Faixa de potência | 50W--10kW |
| Tensão operacional | ≤1200V |
| Faixa de resistência | 0,01Ω--1kΩ |
| Tolerância de Resistência | ±3%, ±5%, ±10% |
| Classificação de proteção | IP00 |
| Coeficiente de Temperatura (TCR) | ≤300 ppm/°C |
| Classificação retardante de chama | UL 94V-2 |
| Padrão de Conformidade | GB/T 5792 |
A estrutura do enrolamento afeta diretamente a capacidade de dissipação de calor, a indutância e a adequação da aplicação do resistor.
O fio de resistência é enrolado em um padrão espiral convencional ao redor do tubo cerâmico. Esta estrutura oferece uma solução simples e econômica para aplicações de dissipação de energia de baixa frequência onde a indutância não é uma preocupação crítica.
O fio de resistência é formado em um perfil corrugado e montado verticalmente no tubo cerâmico. Este projeto aumenta significativamente a área de superfície de resfriamento e reduz a indutância parasita, tornando-o ideal para sistemas de frenagem VFD, cargas de pulso e aplicações que exigem melhor desempenho térmico.
Fornece um valor de resistência permanente e é adequado para a maioria das aplicações industriais padrão que exigem operação estável e livre de manutenção.
A resistência pode ser ajustada usando uma braçadeira de metal móvel ou mecanismo de rosqueamento, permitindo configurações flexíveis de resistência para comissionamento de equipamentos, testes e aplicações de carga variável.
Disponível com vários pontos de derivação para fornecer diferentes valores de resistência a partir de um único resistor, tornando-o adequado para circuitos elétricos complexos e controle de carga de vários estágios.
Fabricado em cerâmica isolante de alta qualidade, o tubo oferece excelente rigidez dielétrica, transferência de calor eficiente, alta resistência mecânica e excelente resistência a choques térmicos durante operação industrial contínua.
Disponível em ligas de níquel-cromo (Ni-Cr), manganina e Constantan, o fio de resistência oferece características elétricas estáveis, excelente capacidade de sobrecarga e estabilidade de resistência de longo prazo sob repetidos ciclos térmicos.
Um revestimento isolante inorgânico ecologicamente correto protege o fio de resistência contra oxidação, umidade, poeira e corrosão, ao mesmo tempo que fornece desempenho retardador de chama confiável de acordo com os requisitos UL94V-2.
O tubo cerâmico funciona como um suporte isolante e um meio eficiente de dissipação de calor, permitindo que o resistor forneça classificações de potência mais altas em um espaço compacto. Isto o torna ideal para aplicações industriais onde o espaço de instalação é limitado.
A alta condutividade térmica do tubo cerâmico permite uma rápida transferência de calor do fio de resistência para o ar circundante. O enrolamento corrugado vertical opcional aumenta ainda mais a área de superfície de resfriamento, melhorando o desempenho de carga contínua e reduzindo a temperatura operacional.
Fabricado com materiais cerâmicos de alta qualidade e protegido por um revestimento isolante inorgânico de alta temperatura, o resistor pode suportar temperaturas operacionais de até 350°C. Versões revestidas com esmalte de vidro estão disponíveis para aplicações que exigem temperaturas de até 375°C.
Projetado para aplicações de sobrecarga de alta corrente e curta duração, o resistor oferece excelente resistência a choques térmicos e cargas de pulso repetidas. É adequado para aplicações de partida de motores, frenagem dinâmica e testes de carga.
A DUFEW oferece resistores tubulares fixos, ajustáveis, multiterminais, de baixa indutância e personalizados para atender a diversos requisitos elétricos e mecânicos em diferentes setores.
O resistor pode ser fornecido com uma variedade de suportes de montagem e configurações de terminais, permitindo instalação conveniente em gabinetes elétricos, bancos de carga, equipamentos de teste e máquinas industriais.
Fio de liga de resistência premium, uma estrutura cerâmica durável e um revestimento protetor resistente à oxidação garantem valores de resistência estáveis, excelente estabilidade térmica e vida útil prolongada sob condições operacionais exigentes.
Amplamente utilizado em máquinas de solda, gabinetes de controle industriais e sistemas de automação elétrica para limitação de corrente, queda de tensão e dissipação de energia.
Adequado para bancos de carga, equipamentos de teste de combustão, sistemas de descarga de bateria e testes de envelhecimento de fontes de alimentação onde é necessária uma dissipação de energia estável.
Aplicado em sistemas de frenagem VFD de pequena e média potência, circuitos de partida de motores, sistemas de servoacionamento e equipamentos de transmissão industrial que exigem frenagem confiável e controle de carga.
Usado em equipamentos de medição elétrica, circuitos de proteção, quadros de distribuição e painéis de controle para fornecer resistência estável e melhorar a confiabilidade do circuito.
Uma solução de substituição ideal para manutenção de equipamentos industriais, atualizações de máquinas e fabricação OEM, com personalização flexível disponível para clientes internacionais.
| Característica | Condições de teste | Desempenho |
|---|---|---|
| Tensão suportável dielétrica | 2500 VCA / 50 Hz / 60 s | Corrente de fuga ≤10mA |
| Resistência de Isolamento | 1000V CC | ≥100MΩ |
| Sobrecarga de curto prazo | 10× potência nominal por 5 segundos | Nenhum dano visível |
| Vida útil da carga | Operação cíclica (10s ON / 90s OFF) | >9.000 horas |
| Resistência ao calor úmido | 40°C ±2°C, 90--95% UR, 100 horas | ΔR ≤ ±(1%R + 0,05Ω) |
| Ciclagem rápida de temperatura | -55°C / 55°C / 155°C, 15 minutos cada, 5 ciclos | ΔR ≤ ±(2%R + 0,05Ω) |
| Resistência ao Calor | 350°C por 2 horas | Nenhuma descoloração ou dano visível |
| Coeficiente de Temperatura (TCR) | Carga nominal vs. resistência inicial | <300 ppm/°C |
| Resistência à chama | 10× potência nominal por 5 minutos | Brilha em vermelho sem chama aberta |
| Característica | Condições de teste | Desempenho |
|---|---|---|
| Força terminal | 45N/30 segundos | Sem afrouxamento ou dano visível |
| Resistência à vibração | 5--200Hz, 1g, 98m/s² | Nenhum dano estrutural visível |
| Resistência ao calor de soldagem | Terminais imersos em solda a 350±5°C por 3 segundos | ΔR ≤ ±(1%R + 0,05Ω) |
| Soldabilidade | Terminais imersos em solda a 235±5°C por 5 segundos | Cobertura de solda ≥95% |
Nota: Todos os dados de desempenho são medidos sob condições laboratoriais padrão de acordo com GB/T 5792. O desempenho real pode variar dependendo das condições de instalação, temperatura ambiente e ciclo de operação.
| Item de comparação | Resistor Tubular DUFEW | Resistor de potência não tubular convencional |
|---|---|---|
| Estrutura Central | O tubo cerâmico de alta resistência serve tanto como suporte isolante quanto como meio de dissipação de calor | A estrutura de suporte é principalmente mecânica, com capacidade de dissipação de calor relativamente limitada |
| Densidade de Potência | Maior potência no mesmo espaço de instalação devido à condução térmica eficiente | Menor densidade de potência devido a limitações estruturais e de resfriamento |
| Dissipação de Calor | O tubo cerâmico proporciona rápida transferência de calor; o enrolamento corrugado opcional melhora ainda mais a eficiência do resfriamento | A dissipação de calor depende principalmente da área de superfície e geralmente é menos eficiente |
| Opções de configuração | Disponível em versões fixa, ajustável, multiterminal e de baixa indutância | Principalmente projetos de resistência fixa com flexibilidade de configuração limitada |
| Resistência Mecânica | A construção em cerâmica de alumina de parede espessa oferece excelente resistência ao impacto e estabilidade estrutural a longo prazo | Estruturas finas de cerâmica ou à base de filme são mais suscetíveis a rachaduras ou danos durante o transporte e a instalação |
| Manutenção | A superfície cilíndrica lisa minimiza o acúmulo de poeira e simplifica a limpeza de rotina | Superfícies irregulares podem acumular poeira com mais facilidade, exigindo limpeza mais frequente |
| Aplicações Típicas | Frenagem dinâmica, partida de motores, bancos de carga, equipamentos de testes, automação industrial, máquinas de solda | Circuitos eletrônicos de uso geral e aplicações convencionais de dissipação de energia |
A DUFEW é especializada no projeto e fabricação de resistores de potência industriais e componentes eletrônicos de potência, fornecendo produtos confiáveis para OEMs, distribuidores e usuários industriais globais.
Nosso portfólio de produtos inclui resistores tubulares, resistores corrugados, resistores com caixa de alumínio, bancos de resistores de frenagem, reatores, unidades de frenagem, transformadores, filtros e sistemas de teste de carga.
Cada produto é fabricado sob processos de produção padronizados e passa por testes elétricos e mecânicos abrangentes antes do envio para garantir desempenho estável e qualidade consistente.
Fornecemos valores de resistência personalizados, classificações de potência, dimensões, tipos de terminais, estruturas de enrolamento e soluções de montagem com base em desenhos do cliente ou requisitos de aplicação.
Com instalações de fabricação modernas e uma equipe de engenharia experiente, a DUFEW oferece capacidade de produção estável, prazos de entrega rápidos e suporte técnico profissional durante todo o seu projeto.
R: Um resistor tubular é um tipo de resistor de fio enrolado que usa um tubo de cerâmica como núcleo isolante. Em comparação com projetos planos ou tipo placa, a estrutura tubular oferece melhor dissipação de calor, maior densidade de potência, maior resistência mecânica e maior flexibilidade para configurações ajustáveis ou multiterminais.
R: Sim. A DUFEW fornece serviços completos de personalização OEM e ODM, incluindo valores de resistência, classificações de potência, dimensões, materiais de fios de resistência, tipos de terminais, suportes de montagem, estruturas ajustáveis e configurações multiterminais com base em seus desenhos ou requisitos de aplicação.
R: A versão padrão possui construção tipo aberta IP00 e é destinada à instalação dentro de gabinetes ou equipamentos elétricos. Para ambientes operacionais agressivos ou com alta umidade, recomendamos a seleção de uma versão revestida com esmalte de vidro ou uma versão especialmente protegida, ou o uso de gabinete apropriado e medidas à prova de umidade.
R: A substituição deve corresponder ao valor original de resistência, potência, tensão operacional e dimensões de instalação. Se o modelo original não estiver disponível, a DUFEW pode recomendar uma solução equivalente ou atualizada com base na sua aplicação para garantir uma operação segura e confiável.
R: Os modelos fixos são ideais para equipamentos com requisitos de resistência estáveis, enquanto as versões ajustáveis são mais adequadas para comissionamento, testes, simulação de carga e aplicações que exigem ajuste de resistência durante a operação.
R: É amplamente utilizado em acionamentos de motores, sistemas de frenagem com inversores, equipamentos de soldagem, bancos de carga, equipamentos de teste de potência, automação industrial, painéis de controle elétrico, sistemas de descarga de baterias, equipamentos de energia renovável, sistemas ferroviários e outras aplicações industriais pesadas.
A DUFEW fabrica resistores tubulares de alta qualidade para controle de potência industrial, sistemas de frenagem, testes de carga e aplicações de dissipação de energia. Quer você precise de um produto padrão ou de uma solução totalmente personalizada, nossa equipe de engenharia está pronta para fornecer suporte técnico profissional e orçamentos rápidos.
- Fabricação OEM e ODM
- Valores de resistência personalizados
- Classificações de potência de 50W a 10kW
- Projetos ajustáveis e multiterminais
- Dimensões personalizadas e soluções de montagem
- Suporte à seleção de engenharia
- Produção em massa estável
- Entrega em todo o mundo
Contate a DUFEW hoje para discutir os requisitos de sua aplicação e receber um orçamento personalizado.
