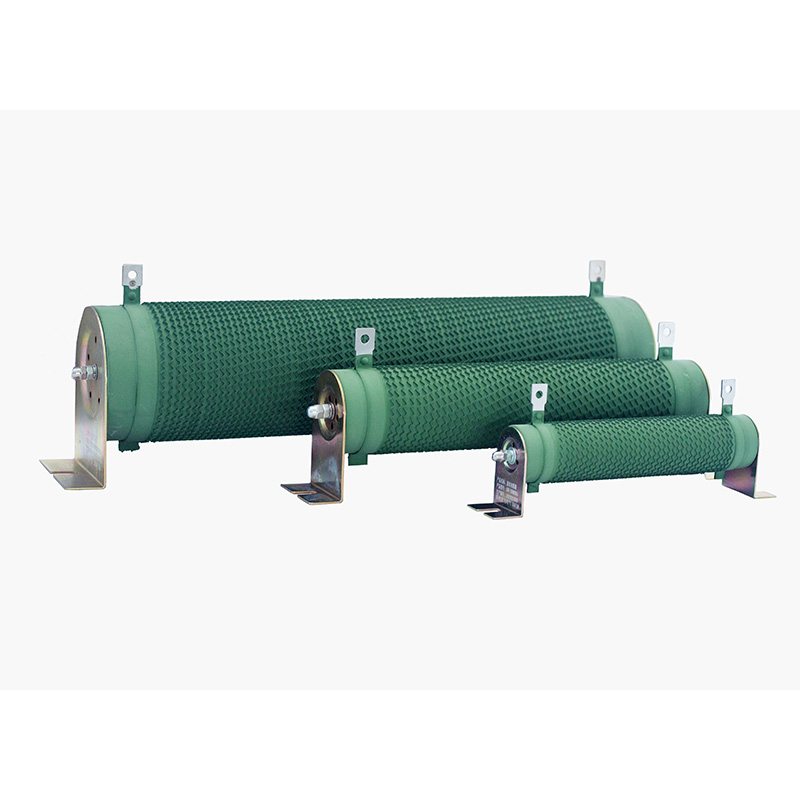

O resistor corrugado inversor da série DUFEW CRR é um componente de frenagem de alta potência projetado para sistemas de dissipação de energia do inversor. Durante a desaceleração rápida do motor, a energia regenerativa retorna ao barramento CC do inversor, causando aumento de tensão. Sem o gerenciamento adequado de energia, a tensão excessiva pode acionar a proteção contra sobretensão ou danificar componentes semicondutores de potência.
A série CRR usa fita de liga de níquel-cromo (Ni-Cr) ou Constantan de alta qualidade, moldada com precisão em uma estrutura corrugada e enrolada verticalmente em torno de um núcleo cerâmico oco com alto teor de alumina. Este projeto aumenta a área de dissipação de calor, melhora a eficiência térmica e reduz a indutância parasita para minimizar picos de tensão durante a comutação de alta frequência.
Projetado para condições de frenagem frequentes, o produto oferece forte capacidade de sobrecarga de curta duração, desempenho térmico estável e operação confiável em ambientes industriais. É comumente usado em elevadores, guindastes, laminadores, máquinas de moldagem por injeção, centrífugas, transportadores e outros sistemas de acionamento de frequência variável.
Durante a desaceleração do motor, a energia regenerativa é transferida do barramento CC do inversor para a unidade de frenagem e convertida em calor através do elemento de resistência. Este processo ajuda a evitar sobretensões no barramento CC, proteger os componentes do inversor e manter o desempenho de frenagem estável sob condições operacionais repetidas.
| Código do modelo | Significado | Descrição |
|---|---|---|
| CRR | Série de produtos | Resistor Corrugado Inversor |
| 2500 W | Potência nominal | 2500 Watts |
| 54,4R | Resistência nominal | 54,4Ω |
| J | Tolerância de Resistência | J = ±5% (Opcional: K = ±10%, H = ±3%) |
| Parâmetro | Especificação |
|---|---|
| Faixa de potência | 50W--10kW |
| Tensão operacional | ≤1200V |
| Faixa de resistência | 0,01Ω--1kΩ |
| Tolerância de Resistência | ±3%, ±5%, ±10% |
| Classificação de proteção | IP00 |
| Coeficiente de Temperatura (TCR) | ≤300 ppm/°C |
| Classificação retardante de chama | UL 94V-2 |
| Padrão de Conformidade | GB/T 5792 |
O resistor é construído em um núcleo cerâmico de alta alumina de peça única com um canal de ar oco que promove fluxo de ar contínuo para resfriamento eficiente. A estrutura cerâmica resiste a repetidos ciclos de frenagem em alta temperatura sem rachaduras, mantém excelente desempenho de isolamento e absorve efetivamente o choque térmico durante a rápida dissipação de energia.
O elemento de aquecimento é fabricado com fita de liga de níquel-cromo de alta resistividade, estampada com precisão em um perfil ondulado contínuo. Comparada com o enrolamento de fio redondo convencional, a fita corrugada fornece uma área de dissipação de calor maior, maior capacidade de transporte de corrente e resistência mais estável sob repetidas condições de frenagem start-stop. O coeficiente de temperatura permanece abaixo300 ppm/°C.
Os terminais, grampos de travamento e suportes de montagem são fabricados em aço inoxidável espessado com tratamento de passivação anticorrosiva. O conjunto mantém uma fixação mecânica segura sob vibração contínua, resiste ao calor repetido de soldagem e minimiza a resistência de contato causada pela oxidação, garantindo uma operação confiável em aplicações exigentes do inversor.
Um revestimento isolante inorgânico ecologicamente correto oferece excelente resistência a altas temperaturas, corrosão, umidade e poeira. Durante condições de sobrecarga de curto prazo, o resistor pode brilhar em vermelho sem produzir chamas abertas, ajudando a melhorar a segurança operacional e prolongando a vida útil da fita de liga em ambientes industriais.
Projetado especificamente para aplicações de frenagem VFD, o resistor dissipa rapidamente a energia regenerativa gerada durante a desaceleração do motor, evitando efetivamente o aumento da tensão do barramento CC e eliminando os alarmes de sobretensão (OV) do inversor.
A fita de liga corrugada enrolada verticalmente fornece uma superfície de resfriamento significativamente maior do que os resistores de fio enrolado convencionais. Combinado com o núcleo cerâmico oco, proporciona transferência de calor eficiente, temperaturas operacionais mais baixas e desempenho estável durante ciclos freqüentes de frenagem start-stop.
Projetado para resistir10 vezes a potência nominal por até 5 segundos, o resistor lida facilmente com os pulsos de alta energia gerados durante paradas de emergência, abaixamento de carga pesada e desaceleração rápida do motor sem danos visíveis.
Construído com cerâmica de alta alumina, hardware de aço inoxidável resistente e um revestimento retardador de chama UL94V-2, o resistor oferece excelente resistência à vibração, corrosão, poeira, umidade e ciclos térmicos repetidos, garantindo confiabilidade de longo prazo em aplicações industriais exigentes.
O conjunto de montagem reforçado em aço inoxidável mantém conexões elétricas seguras mesmo sob vibração contínua, tornando o resistor ideal para guindastes, laminadores, elevadores e outros equipamentos pesados acionados por inversor.
Disponível com tolerâncias de resistência de±3%, ±5% e ±10%, a Série CRR cobre classificações de potência de50W a 10kWe suporta valores de resistência personalizados, dimensões, estilos de terminais e configurações de montagem para atender aos requisitos específicos do inversor.
O revestimento isolante inorgânico é retardador de chama, livre de fumaça e compatível comUL94V-2requisitos. Durante condições de sobrecarga, o resistor brilha em vermelho sem produzir chamas abertas, ajudando a melhorar a segurança operacional.
Ideal para guindastes, elevadores, guinchos, guinchos e plataformas de elevação que exigem acelerações e frenagens frequentes, mantendo o desempenho estável do inversor.
Adequado para laminadores, máquinas de moldagem por injeção, equipamentos CNC, trefiladeiras, máquinas têxteis e outros equipamentos de processamento com ciclos de frenagem repetitivos.
Amplamente utilizado em sistemas de transporte, linhas de produção automatizadas, equipamentos logísticos e automação de armazéns para absorver energia de frenagem regenerativa e melhorar a estabilidade do sistema.
Recomendado para sistemas de teste de motores, equipamentos de simulação de carga, bancadas de testes de laboratório, centrífugas e outras aplicações industriais especializadas que exigem dissipação confiável de energia de frenagem.
A DUFEW é especializada no desenvolvimento e fabricação de componentes eletrônicos de potência de alta qualidade, fornecendo produtos confiáveis e soluções integradas para usuários industriais, distribuidores e clientes OEM.
Instalações de produção modernas, processos de fabricação padronizados e controle de qualidade rigoroso garantem desempenho elétrico estável, qualidade consistente do produto e operação confiável a longo prazo.
Além dos resistores de frenagem inversores, a DUFEW oferece uma linha abrangente de produtos eletrônicos de potência, incluindo reatores, unidades de frenagem, filtros, transformadores, bancos de carga e diversas soluções de resistores industriais.
Valores de resistência personalizados, classificações de potência, dimensões, configurações de terminais e opções de montagem estão disponíveis com base em desenhos do cliente ou especificações técnicas.
Com gerenciamento de produção eficiente e suporte de engenharia experiente, a DUFEW oferece prazos de entrega estáveis, assistência técnica rápida e serviços profissionais de seleção de produtos para clientes globais.
| Característica | Condições de teste | Desempenho |
|---|---|---|
| Tensão suportável dielétrica | 2500 VCA / 50 Hz / 60 s | Corrente de fuga ≤10mA |
| Resistência de Isolamento | 1000V CC | ≥100MΩ |
| Sobrecarga de curto prazo | 10× potência nominal por 5 segundos | Nenhum dano visível |
| Vida útil da carga | Operação cíclica (10s ON / 90s OFF) | >9.000 horas |
| Resistência ao calor úmido | 40°C ±2°C, 90--95% UR, 100 horas | ΔR ≤ ±(1%R + 0,05Ω) |
| Ciclagem rápida de temperatura | -55°C / 55°C / 155°C, 15 minutos cada, 5 ciclos | ΔR ≤ ±(2%R + 0,05Ω) |
| Resistência ao Calor | 350ºC por 2 horas | Nenhuma descoloração ou dano visível |
| Coeficiente de temperatura | Carga nominal vs. resistência inicial | <300 ppm/°C |
| Resistência à chama | 10× potência nominal por 5 minutos | Brilha em vermelho sem chama aberta |
| Característica | Condições de teste | Desempenho |
|---|---|---|
| Força terminal | 45N/30 segundos | Sem afrouxamento ou dano visível |
| Resistência à vibração | 5--200Hz, 1g, 98m/s² | Nenhum dano estrutural visível |
| Resistência ao calor de soldagem | Terminais imersos em solda a 350±5°C por 3 segundos | ΔR ≤ ±(1%R + 0,05Ω) |
| Soldabilidade | Terminais imersos em solda a 235±5°C por 5 segundos | Cobertura de solda ≥95% |
Nota: Todos os dados de desempenho são obtidos sob condições de teste de laboratório padrão de acordo comGB/T 5792para garantir qualidade consistente e desempenho confiável do produto.
| Item de comparação | Resistor corrugado inversor DUFEW | Resistor de potência de uso geral |
|---|---|---|
| Aplicação Primária | Projetado especificamente para frenagem dinâmica VFD e dissipação de energia regenerativa | Projetado para dissipação contínua de energia e circuitos elétricos de uso geral |
| Dever Operacional | Operação de pulso de alta energia e curta duração com ciclos de trabalho intermitentes | Operação contínua ou em estado estacionário |
| Método de seleção | Resistência selecionada conforme especificações do inversor; classificação de potência calculada com base no ciclo de frenagem | Selecionado de acordo com os requisitos de dissipação contínua de energia |
| Capacidade de sobrecarga | Suporta até10× potência nominal por 5 segundos, ideal para frenagem regenerativa | Capacidade de sobrecarga limitada; não é adequado para pulsos repetidos de alta energia |
| Dissipação de Calor | A estrutura da fita ondulada fornece uma grande superfície de resfriamento para uma transferência de calor eficiente | O enrolamento convencional oferece eficiência de resfriamento limitada |
| Temperatura operacional | Temperatura da superfície até300ºCcom350ºCrevestimento resistente ao calor | Normalmente abaixo200ºCdependendo do tipo de resistor |
| Supressão de Picos de Tensão | O enrolamento corrugado ajuda a reduzir picos de tensão de comutação e melhora a estabilidade do inversor | Sem otimização para supressão de picos de tensão |
| Confiabilidade Mecânica | Terminais e suportes de aço inoxidável proporcionam excelente resistência à vibração para equipamentos industriais pesados | Construção padrão destinada a aplicações elétricas gerais |
| Aplicações Típicas | Elevadores, guindastes, laminadores, servossistemas, máquinas injetoras, transportadores | Equipamentos eletrônicos em geral, fontes de alimentação, circuitos de iluminação e sistemas de controle industrial |
R: Um resistor de frenagem do inversor é projetado especificamente para absorver a energia regenerativa gerada durante a desaceleração do motor. Ao contrário dos resistores de potência padrão, ele opera sob condições de pulso de alta energia e curta duração e é otimizado para frenagem intermitente em vez de dissipação contínua de energia.
R: O valor da resistência deve seguir a especificação recomendada pelo fabricante do inversor, enquanto a potência nominal deve ser selecionada de acordo com a frequência de frenagem, tempo de frenagem, ciclo de trabalho e potência do motor. Se não tiver certeza, a equipe de engenharia da DUFEW pode recomendar o modelo apropriado com base na sua aplicação.
R: Geralmente énão recomendado. Diferentes inversores podem ter diferentes tensões de frenagem e sequências de operação. Compartilhar um resistor pode resultar em operação instável ou desempenho de frenagem insuficiente. Se for necessária uma resistência partilhada, tanto o valor da resistência como a potência nominal devem ser cuidadosamente calculados.
R: Sim. Fornecemos serviços de fabricação OEM e ODM, incluindo valores de resistência personalizados, classificações de potência, dimensões, estilos de terminais, suportes de montagem e soluções completas com base em desenhos do cliente ou especificações técnicas.
R: Ele foi projetado para aplicações de frenagem VFD padrão onde alta capacidade de sobrecarga e dissipação de calor eficiente são os requisitos principais. UMResistor Corrugado Não Indutivoé recomendado para circuitos PWM de alta frequência, sistemas de armazenamento de energia e aplicações onde a indutância extremamente baixa é crítica.
R: Os resistores de frenagem do inversor são amplamente utilizados em elevadores, guindastes, talhas, laminadores, máquinas de moldagem por injeção, transportadores, máquinas têxteis, linhas de produção automatizadas, sistemas de servoacionamento e equipamentos de energia renovável.
DUFEW fornece alta qualidadeResistores corrugados inversorespara aplicações de automação industrial, energia renovável e acionamento de motores em todo o mundo. Quer você precise de um produto padrão ou de uma solução totalmente customizada, nossa equipe de engenharia está pronta para apoiar seu projeto com recomendações profissionais e produção rápida.
- Fabricação OEM e ODM
- Valores de resistência personalizados
- Classificações de potência personalizadas (50 W - 10 kW)
- Dimensões personalizadas e opções de montagem
- Suporte Técnico à Seleção
- Produção em massa estável
- Entrega global rápida
Contate a DUFEW hoje para discutir sua aplicação ou solicitar um orçamento competitivo.
