Oferecemos um portfólio abrangente que inclui resistores, unidades de frenagem, reatores, filtros de potência e transformadores, com opções completas de personalização para atender a diversos requisitos de aplicação.

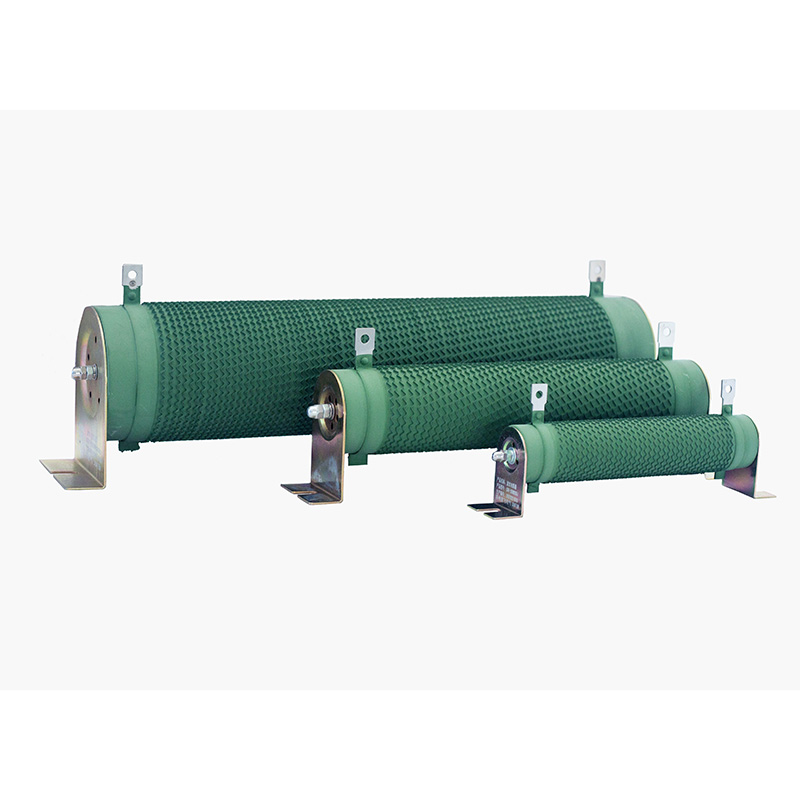

Os resistores corrugados da série DUFEW CRR são projetados para aplicações industriais exigentes, incluindo sistemas de frenagem VFD, testes de carga de eletrônica de potência, frenagem dinâmica e proteção de circuito. Com alta capacidade de potência, excelente dissipação de calor e longa vida útil, eles oferecem desempenho estável e confiável em ambientes operacionais adversos.
O elemento resistivo é fabricado com fita de níquel-cromo (Ni-Cr) ou liga de Constantan de alta qualidade, enrolado com precisão em um perfil corrugado por equipamento automatizado e montado na borda em um núcleo cerâmico oco de alta frequência. Ele é fixado com segurança com braçadeiras de aço inoxidável para melhorar a resistência à vibração e a estabilidade mecânica, enquanto os terminais de aço inoxidável para serviços pesados oferecem excelente resistência à corrosão e conexões elétricas confiáveis.
Para maior durabilidade, a superfície do resistor é revestida com um revestimento isolante retardador de chama UL94V-2 ecologicamente correto, livre de fumaça, não tóxico, resistente à oxidação e altamente resistente à umidade e ao envelhecimento. Fabricados de acordo com os padrões GB-5792, os produtos suportam instalação horizontal e vertical, permitindo integração flexível em gabinetes de controle elétrico ou conjuntos de resistores independentes.
| Código do modelo | Significado | Descrição |
| CRR | Série | Resistor Corrugado |
| 2500 W | Potência nominal | 2500 W |
| 54,4R | Resistência nominal | 54,4Ω |
| J | Tolerância de Resistência | J = ±5% (Opcional: K = ±10%, H = ±3%) |
| Parâmetro | Especificação |
| Faixa de potência | 50W–10KW |
| Tensão operacional | ≤1200V |
| Faixa de resistência | 0,01Ω–1KΩ |
| Tolerância de Resistência | ±3% / ±5% / ±10% |
| Classificação de proteção | IP00 |
| Coeficiente de Temperatura (TCR) | ≤300 ppm/°C |
| Classificação retardante de chama | UL 94V-2 |
| Padrão de Conformidade | GB/T 5792 |
1: Núcleo isolante: Utiliza um tubo cerâmico oco de alta frequência que oferece excelente resistência a altas temperaturas, rigidez estrutural e resistência ao choque, garantindo a estabilidade do elemento resistor sob condições operacionais de alta temperatura.
2: Elemento de resistência: Emprega fita de liga de níquel-cromo ou Constantan de alta qualidade, caracterizada por um baixo coeficiente de temperatura e alta capacidade de sobrecarga. O design ondulado com borda maximiza a área de superfície de dissipação de calor enquanto minimiza a indutância.
3: Montagem e Terminais: Grampos de aço inoxidável fixam a fita de resistência para evitar deslocamento ou afrouxamento; os terminais são feitos de aço inoxidável com construção espessada e tratamento de superfície, garantindo resistência à corrosão, prevenção de ferrugem e facilidade de conexão.
4: Revestimento de superfície: Apresenta um revestimento isolante verde ecológico com forte adesão e classificação retardante de chama UL94V-2. É resistente à corrosão, sem fumaça, não tóxico e inodoro, protegendo eficazmente a fita de resistência contra oxidação e prolongando a vida útil.
5: Estrutura geral: As classificações de potência variam de 50W a 10KW, com valores de resistência de 0,01Ω a 1KΩ e tensões de operação de até 1200V; a estrutura da fita ondulada com borda enrolada combina baixa indutância com alta precisão.
● Estrutura ondulada com borda enrolada que oferece grande área de dissipação de calor e excelente estabilidade térmica
●Núcleo cerâmico oco de alta frequência; resistente a altas temperaturas, robusto e resistente a choques
● Fio de resistência de liga de alta qualidade; coeficiente de baixa temperatura (≤300 ppm/°C) e alta precisão
●Forte capacidade de sobrecarga de curto prazo; suporta potência nominal 10x por 5 segundos sem danos visíveis
●Terminais em aço inoxidável; conexões resistentes à corrosão, à prova de ferrugem e confiáveis
●Revestimento ecológico; retardador de chama e resistente à corrosão; sem fumaça, não tóxico e inodoro
●Rigorosa validação de desempenho; totalmente compatível com os padrões de tensão suportável, calor úmido e choque térmico
●Compatível com os padrões GB-5792; qualidade confiável
Resistores de frenagem para inversores de frequência (VFDs); resistores de proteção para servoacionamentos; cargas resistivas para testes de eletrônica de potência; resistores de amostragem para circuitos de alimentação; resistores limitadores de corrente para acionamentos de motores; resistores de partida; resistores de proteção de circuito. Amplamente utilizado em equipamentos em setores como elevadores, máquinas portuárias, laminadores, guindastes, guinchos, máquinas de moldagem por injeção, trefiladeiras, centrífugas, máquinas têxteis, equipamentos de impressão e tingimento, empilhadeiras-recuperadoras, máquinas de fabricação de papel, equipamentos de palco e sistemas de teste.
| Características Elétricas | Condições de teste | Desempenho |
| Tensão suportável dielétrica | 2500 VCA / 50 Hz / 60 s | Corrente de fuga ≤10mA |
| Resistência de Isolamento | 1000V CC | Resistência de isolamento ≥100MΩ |
| Sobrecarga de curto prazo | 10× potência nominal por 5s | Nenhum dano visível |
| Vida útil de carga de longo prazo | Teste cíclico de ligação (10s energizado, 90s desligado) | >9.000 horas |
| Calor úmido em estado estacionário | 40°C ±2°C, 90%–95% UR, 100h | ΔR ≤ ±(1%R + 0,05Ω) |
| Mudança rápida de temperatura | -55°C, 55°C, 155°C, 15 min em cada temperatura, 5 ciclos | ΔR ≤ ±(2%R + 0,05Ω) |
| Resistência ao Calor | 350ºC / 2h | Nenhuma descoloração ou dano óbvio |
| Coeficiente de Temperatura (TCR) | Resistência sob carga nominal comparada com resistência estática | ≤300 ppm/°C |
| Resistência à chama | Potência nominal de 10× por 5 min | Em brasa sem chama aberta |
| Características Mecânicas | Condições de teste | Desempenho |
| Força terminal | 45N/30s | Sem folga ou danos visíveis |
| Resistência à vibração | 5–200Hz, 1g, 98m/s² | Nenhum dano visível à estrutura externa |
| Resistência ao calor de soldagem | Terminais de chumbo imersos em solda de 350±5°C por 3s | ΔR ≤ ±(1%R + 0,05Ω); nenhum dano externo visível, as marcações permanecem claras |
| Soldabilidade | Terminais imersos em solda de 235±5°C por 5s | Cobertura de solda na superfície do terminal ≥95% |
| Critérios de comparação | Resistor Corrugado | Filme de carbono convencional / resistor de filme metálico |
| Manuseio de energia | Projetado para aplicações de alta potência, 50W–10kW; suporta potência nominal de 10× para sobrecargas de curta duração | Normalmente 0,1–20W; facilmente danificado sob condições de sobrecarga |
| Resistência à temperatura e vida útil | Suporta temperaturas de até 350°C; a vida útil cíclica excede 9.000 horas | Menor resistência ao calor; o filme resistivo tende a envelhecer e descascar sob altas temperaturas prolongadas |
| Capacidade atual | Adequado para aplicações de alta corrente, frenagem de motor, descarga regenerativa e descarga de carga | Projetado principalmente para circuitos de sinal PCB de baixa corrente |
| Características de indutância | Os modelos padrão possuem indutância mais alta; versões corrugadas não indutivas estão disponíveis | Design sem bobina com indutância muito baixa, adequado para circuitos de alta frequência e baixa potência |
| Durabilidade Ambiental | Núcleo cerâmico com terminais de aço inoxidável oferece excelente resistência a vibrações e choques | A estrutura de filme fino tem adesão mais fraca e é mais suscetível a falhas induzidas por vibração |
| Eficiência de custos | Altamente econômico para aplicações de alta potência; custo mais alto para classificações de baixa potência | Baixo custo para aplicações de baixo consumo de energia; caro e menos prático para requisitos de alta potência |
Q1: Como seleciono um resistor com a potência nominal apropriada?
R: Selecione um resistor com potência nominal de 1,5 a 2 vezes o consumo real de energia no circuito. Além disso, considere a redução da potência devido à temperatura ambiente; uma classificação de potência mais alta é necessária para ambientes de alta temperatura.
Q2: É normal que a temperatura da superfície do resistor seja muito alta?
R: Os resistores corrugados DUFEW convertem energia elétrica em calor durante a operação, portanto, uma alta temperatura de superfície é normal. Certifique-se de que o local de instalação seja bem ventilado e livre de materiais inflamáveis. Se a temperatura estiver anormalmente alta, verifique se há sobrecarga ou seleção de potência subdimensionada.
Q3: Qual é o método de instalação recomendado para os resistores?
R: O produto suporta instalação horizontal ou vertical; a montagem horizontal é preferida para facilitar o resfriamento por convecção natural. Garanta espaço suficiente ao redor do corpo do resistor (geralmente pelo menos o diâmetro do resistor) e evite montá-lo rente às paredes do gabinete ou outros componentes geradores de calor. Se vários resistores forem instalados lado a lado, o espaçamento entre eles deverá ser de pelo menos 50 mm.
Q4: Quais são os graus de tolerância de resistência para a série CRR e como posso escolher?
R: A série DUFEW CRR oferece três graus de tolerância: Classe K (±10%), Classe J (±5%) e Classe H (±3%). A classe J (±5%) é geralmente suficiente para frenagem industrial e aplicações de carga; para medição de precisão ou circuitos de amostragem, a Classe H (±3%) é recomendada para maior precisão.
