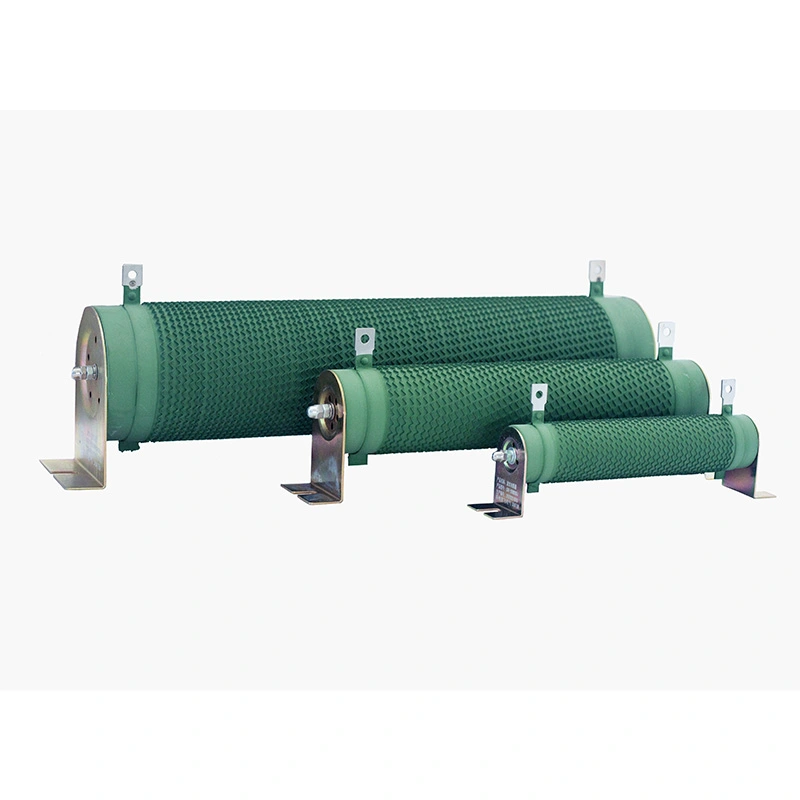

O resistor corrugado não indutivo da série DUFEW CRR é um resistor passivo de dissipação de energia de alta potência especialmente otimizado para circuitos de pulso de média e alta frequência. Apresentando uma estrutura de enrolamento não indutivo de fita plana ondulada vertical exclusiva, o produto oferece classificações de potência de 50W a 10kW, valores de resistência de 0,01Ω a 1kΩ, três opções de tolerância de resistência e uma tensão operacional máxima de 1200V.
Projetado com excelente capacidade de sobrecarga de pulso e desempenho térmico estável, é amplamente utilizado para dissipação de energia, detecção de corrente, frenagem, supressão de surtos e testes de carga em sistemas de energia renovável, automação industrial e equipamentos de teste de laboratório em todo o mundo.
| Código do modelo | Significado | Descrição |
| CRR | Série | Resistor Corrugado Não Indutivo |
| 2500 W | Potência nominal | 2500 W |
| 54,4R | Resistência nominal | 54,4Ω |
| J | Tolerância de Resistência | J = ±5% (Opcional: K = ±10%, H = ±3%) |
| Parâmetro | Especificação |
| Faixa de potência | 50W–10kW |
| Tensão operacional | ≤1200V |
| Faixa de resistência | 0,01Ω–1kΩ |
| Tolerância de Resistência | ±3% / ±5% / ±10% |
| Classificação de proteção | IP00 |
| Coeficiente de Temperatura (TCR) | ≤300 ppm/°C |
| Classificação retardante de chama | UL 94V-2 |
| Padrão de Conformidade | GB/T 5792 |
Fabricado em peça única de cerâmica isolante com alto teor de alumina, o núcleo oco apresenta um canal de ar de convecção interno para dissipação de calor eficiente. Oferece excelente resistência à vibração e mantém um desempenho de isolamento estável em temperaturas de até 350°C. A estrutura cerâmica resiste a ciclos repetidos de alta e baixa temperatura sem rachar.
A fita de liga plana é estampada com precisão em um perfil corrugado contínuo, proporcionando um coeficiente de resistência à temperatura (TCR) excepcionalmente baixo. Dois materiais de liga estão disponíveis para atender diferentes aplicações: Níquel-Cromo (Ni-Cr) para frenagem contínua de alta potência e dissipação de energia, e Constantan para circuitos de detecção de baixa corrente de precisão.
Os grampos finais, postes terminais e suportes de montagem são fabricados em aço inoxidável espesso com acabamento anticorrosivo passivado. O conjunto passa no teste de tração do terminal 45N sem afrouxar, oferece excelente resistência ao calor de soldagem e minimiza o aquecimento de contato causado pela oxidação.
Usando uma técnica de enrolamento não indutivo reverso de fio duplo, a indutância em série equivalente (ESL) normalmente pode ser controlada abaixo de 10nH, tornando o resistor adequado para circuitos de comutação de alta frequência operando em frequências de até 100kHz.
●Indutância extremamente baixa – A estrutura corrugada combinada com enrolamento não indutivo reverso elimina efetivamente a autoindutância, suprime oscilações de alta frequência e picos de tensão e protege dispositivos semicondutores de potência.
●Excelente Dissipação de Calor – O design vertical corrugado aumenta a área de superfície de resfriamento, enquanto o núcleo cerâmico fornece condução térmica eficiente, permitindo maior densidade de potência e menor aumento de temperatura.
●Excelente capacidade de sobrecarga – Suporta potência nominal de 10× por 5 segundos sem danos visíveis, tornando-o ideal para aplicações de frenagem e absorção de surtos.
●Longa vida útil – A vida útil da carga cíclica excede 9.000 horas (descarga de 10s/intervalo de 90s), com revestimento resistente ao envelhecimento e núcleo cerâmico livre de deformação.
●Amigável ao meio ambiente – O revestimento inorgânico ecológico não produz fumaça nem gases tóxicos e está em conformidade com os requisitos de segurança RoHS e UL.
●Personalização flexível – O valor da resistência, a potência nominal, as dimensões, a orientação do terminal e os suportes de montagem podem ser personalizados de acordo com desenhos ou especificações.
Conversores de armazenamento de energia, inversores fotovoltaicos, sistemas de controle de inclinação de turbinas eólicas, cargas de teste de envelhecimento de baterias, resistores de pré-carga e descarga de carregamento rápido DC.
Inversores de frequência variável de média e alta frequência, frenagem regenerativa com servoacionamento, guindastes portuários, elevadores, laminadores, trefiladeiras e equipamentos têxteis, sistemas de dissipação de energia.
Bancos de carga de energia de alta frequência, bancadas de teste de sinais de pulso, sistemas de envelhecimento de fontes de alimentação, detecção de corrente de precisão, resistores de amortecimento e amortecimento.
Máquinas CNC de EDM com corte de fio, equipamentos de soldagem a arco, sistemas de elevação e iluminação de palcos, centrífugas, máquinas de papel e empilhadeiras-recuperadoras.
Limitação de corrente de alta frequência, resistores de partida de motor, absorção de energia de surto de gabinete de média tensão.
A DUFEW é especializada em pesquisa e desenvolvimento e fabricação de componentes eletrônicos de potência, fornecendo produtos confiáveis e soluções integradas para usuários industriais, distribuidores e clientes OEM.
Oferecemos uma linha completa de produtos eletrônicos de potência, incluindo resistores, unidades de frenagem, reatores, transformadores, filtros e sistemas de banco de carga, fornecendo fornecimento centralizado para diversas necessidades de aplicação.
Processos de fabricação rigorosos, linhas de produção modernas e controle de qualidade rigoroso garantem desempenho consistente do produto, longa vida útil e operação confiável.
Valores de resistência personalizados, classificações de potência, dimensões, configurações de terminais e opções de montagem estão disponíveis para atender aos seus requisitos técnicos específicos.
O gerenciamento eficiente da produção e o suporte técnico ágil ajudam a reduzir os prazos de entrega e fornecem assistência confiável desde a seleção do produto até o serviço pós-venda.
| Característica | Condições de teste | Desempenho |
| Tensão suportável dielétrica | 2500 VCA / 50 Hz / 60 s | Corrente de fuga ≤10mA |
| Resistência de Isolamento | 1000V CC | ≥100MΩ |
| Sobrecarga de curto prazo | 10× potência nominal por 5s | Nenhum dano visível |
| Vida útil de carga de longo prazo | Operação cíclica (10s ligado / 90s desligado) | 9.000 horas |
| Calor úmido em estado estacionário | 40°C ±2°C, 90–95% UR, 100h | ΔR ≤ ±(1%R + 0,05Ω) |
| Mudança rápida de temperatura | -55°C / 55°C / 155°C, 15 min cada, 5 ciclos | ΔR ≤ ±(2%R + 0,05Ω) |
| Resistência ao Calor | 350ºC / 2h | Nenhuma descoloração ou dano óbvio |
| Coeficiente de temperatura | Resistência de carga nominal vs. resistência estática | <300 ppm/°C |
| Resistência à chama | Potência nominal de 10× por 5 min | Em brasa sem chama aberta |
| Característica | Condições de teste | Desempenho |
| Força terminal | 45N/30s | Sem folga ou danos visíveis |
| Resistência à vibração | 5–200Hz, 1g, 98m/s² | Nenhum dano estrutural visível |
| Resistência ao calor de soldagem | Terminais imersos em solda a 350±5°C por 3s | ΔR ≤ ±(1%R + 0,05Ω) |
| Soldabilidade | Terminais imersos em solda a 235±5°C por 5s | Cobertura de solda ≥95% |
| Item de comparação | Resistor Corrugado Não Indutivo | Resistores Convencionais (Filme de Carbono / Filme de Metal / Fio Enrolado Padrão) |
| Objetivo do projeto | Otimizado para pulso de alta frequência, frenagem VFD e dissipação de energia regenerativa | Projetado para aplicações gerais de baixo sinal e potência constante |
| Supressão de indutância parasita | O enrolamento corrugado intercalado reverso reduz a indutância para menos de um décimo dos tipos de fio enrolado convencionais | Nenhuma supressão de indutância ativa; projetos de fio enrolado padrão têm alta indutância parasita |
| Resposta de pulso | Resposta de pulso rápida com cauda de tensão mínima | Armazenamento de energia indutiva perceptível e cauda de tensão |
| Supressão de harmônicos e picos | Reduz significativamente a interferência harmônica e picos de tensão | A alta indutância pode amplificar picos de pulso e distorção de sinal |
| Ciclismo térmico e envelhecimento | Distribuição uniforme de tensões térmicas; desvio de resistência ≤1% em ciclos de longo prazo | Descascamento do filme e desvio excessivo de resistência sob ciclos térmicos frequentes |
Q1: O design não indutivo afeta a classificação de potência ou a precisão da resistência?
R: Não. O método de enrolamento não indutivo apenas altera a distribuição do campo magnético do caminho da corrente. Não afeta negativamente a resistividade, a capacidade de dissipação de calor ou a capacidade de potência da fita de liga. A tolerância de resistência e o coeficiente de temperatura permanecem os mesmos da versão padrão.
Q2: Como posso determinar se uma versão não indutiva é necessária?
R: Se o seu circuito usa controle PWM de alta frequência, comutação IGBT rápida ou apresenta toque de sobretensão e distorção de forma de onda, a versão não indutiva é recomendada. Para aplicações comuns de frenagem de 50/60 Hz, um resistor corrugado padrão geralmente é suficiente.
Q3: Os valores ou dimensões de resistência especiais podem ser personalizados?
R: Sim. O DUFEW oferece personalização completa, incluindo valores de resistência além de 0,01Ω–1kΩ, classificações de potência, comprimento e diâmetro do tubo cerâmico, posições dos terminais e configurações do suporte de montagem. As amostras podem ser produzidas rapidamente com base em desenhos ou especificações.
Q4: O que deve ser feito se o desvio de resistência exceder a faixa de tolerância após uso prolongado?
R: Oxidação prolongada em alta temperatura, alta umidade e sobrecargas frequentes podem danificar a fita de liga. Se a resistência de isolamento cair abaixo de 100MΩ, recomenda-se a substituição. Melhorar a ventilação do gabinete e selecionar um resistor com margem de potência suficiente pode prolongar significativamente a vida útil.
